Каталог запасных частей к технике: Doosan DX140W. PILOT PIPING - TWO WAY (ROPS)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

7

7

8

9

9

10

10

10

11

12

13

13

13

13

14

15

16

17

18

19

20

21

21

21

22

22

23

24

25

26

27

28

29

30

31

32

33

34

35

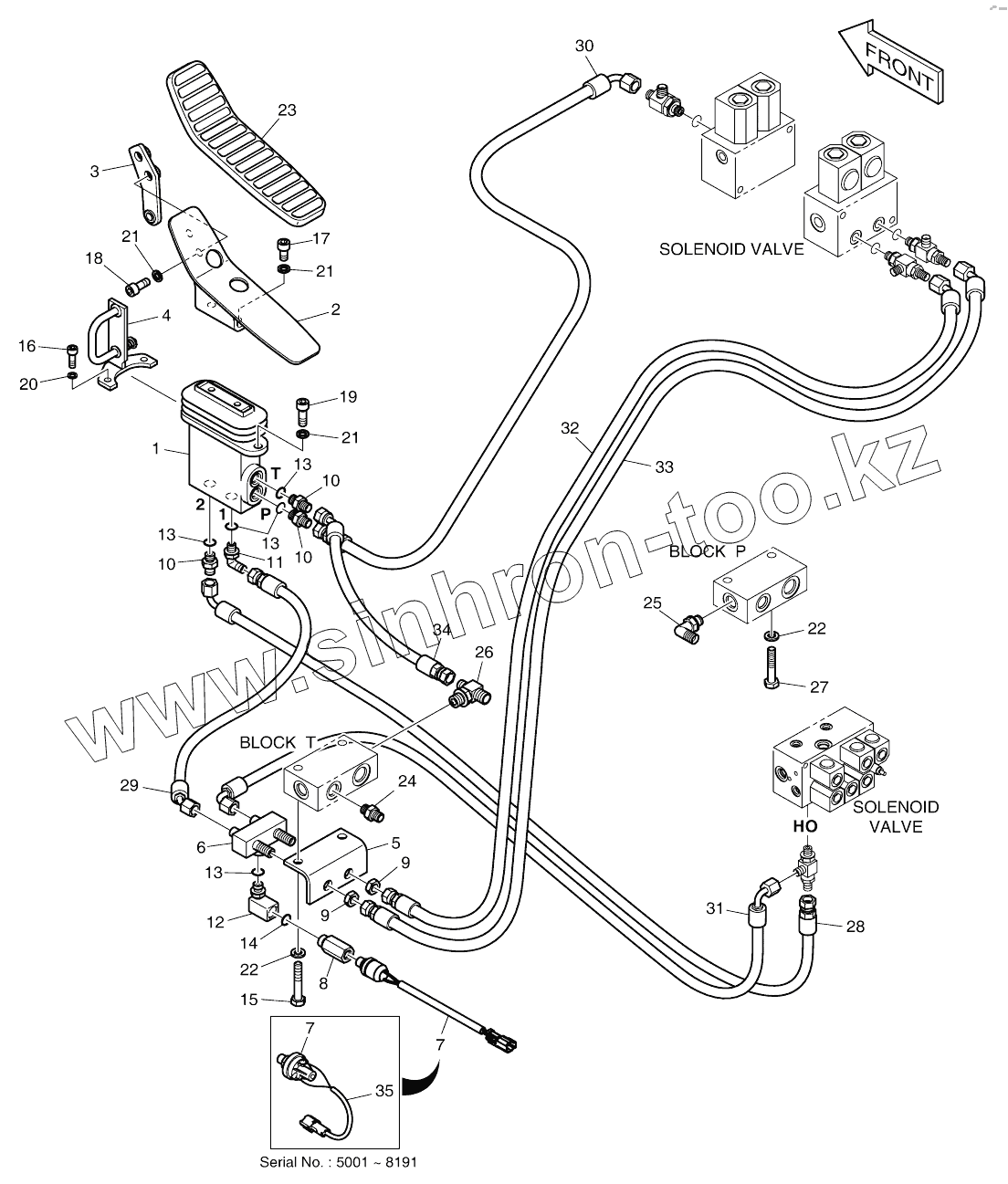

Позиция на иллюстрации	Заводской номер детали		Название детали
420212-11420A	420212-11420A		PIPING, ONE & TWO WAY, CABIN,
420212-11420	420212-11420		PIPING, CABIN, 2 WAY, ROPS
1	K1017382A		PEDAL VALVE
2	K1015404		BRACKET
3	K1001871B		PLATE
4	K1001873A		PLATE
5	195-02779A		BRACKET
6	420-00476		VALVE, SHUTTLE
7	549-00010		SWITCH;PRESSURE
7	301413-00340		SWITCH, OIL PRESSURE
8	181-00182		Reducer
9	121-00010D7		NUT
10	2181-1126D14		ADAPTER;S PFO-PF1/4
11	2181-1702D4		ELBOW
12	DS2308018		ELBOW
13	S8000111		O-RING
14	S8000141		O-RING
15	S0558766		Bolt
16	S2209066		Bolt
17	S2211866		BOLT;SOCKET
18	S2212066		BOLT;SOCKET M10X1.5X25
19	S2212266		BOLT;SOCKET M10X1.5X30
20	S5110503		WASHER;SPRING
21	S5110603		WASHER;SPRING
22	S5102603		WASHER;SPRING M10
23	161-00386		RUBBER;PEDAL
24	2181-1126D7		ADAPTER PFO3/8-PF3/8
25	2181-1702D5		ELBOW PF3/8-PF3/8
26	2181-2281D3		TEE
27	S0558666		BOLT
28	DS2093078		HOSE
29	DS2092029		HOSE
30	DS2093122		HOSE
31	DS2091027		HOSE
32	DS2092030		HOSE
33	DS2092031		HOSE
34	DS2092046		HOSE
35	530-00067		Harness

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
