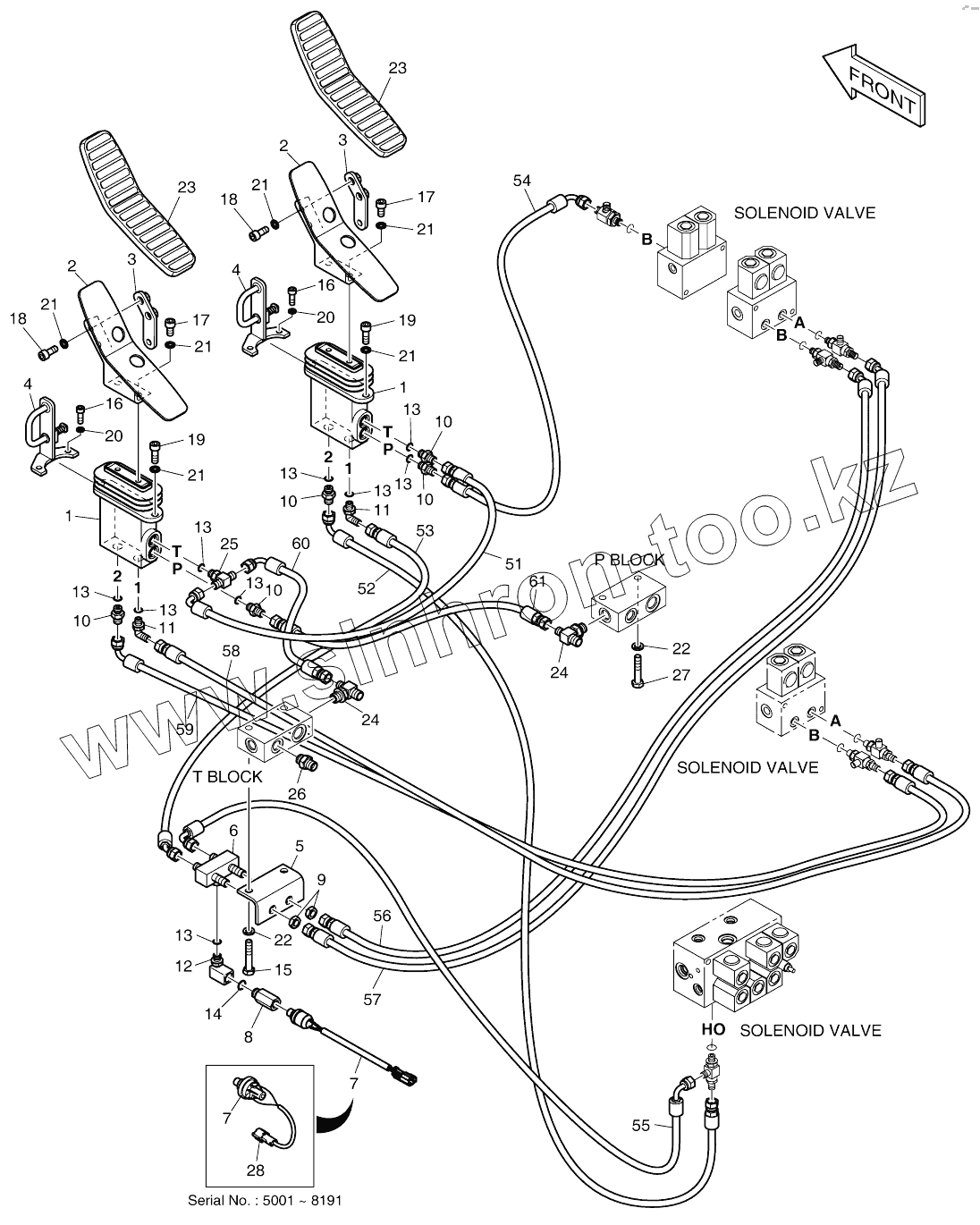

Каталог запасных частей к технике: Doosan DX140W. PILOT PIPING - TWO WAY + ROTATIONG ROPS

Тип техники

Марка

Модель

Схема

420212-13747

420212-13747

420212-11422

420212-11422

420212-13747A

420212-13747A

1

1

2

2

3

3

4

4

5

6

7

7

7

7

7

7

8

9

10

10

10

10

10

11

11

12

13

13

13

13

13

13

13

13

13

14

15

16

16

17

17

18

18

19

19

20

20

21

21

21

21

21

21

22

22

23

23

24

24

25

26

27

28

51

52

53

54

55

56

57

58

59

60

61

Позиция на иллюстрации	Заводской номер детали		Название детали
420212-13747	420212-13747		PIPING, CABIN, PE3C & PERO
420212-11422	420212-11422		PIPING, CABIN, PE3C & PERO
420212-13747A	420212-13747A		PIPING, CABIN, 2 WAY, W/
1	K1017382A		PEDAL VALVE
2	K1015404		BRACKET
3	K1001871B		PLATE
4	K1001873A		PLATE
5	195-02779A		BRACKET
6	420-00476		VALVE, SHUTTLE
7	549-00010		SWITCH;PRESSURE
7	301413-00340		SWITCH, OIL PRESSURE
8	181-00182		Reducer
9	121-00010D7		NUT
10	2181-1126D14		ADAPTER;S PFO-PF1/4
11	2181-1702D4		ELBOW
12	DS2308018		ELBOW
13	S8000111		O-RING
14	S8000141		O-RING
15	S0558766		Bolt
16	S2209066		Bolt
17	S2211866		BOLT;SOCKET
18	S2212066		BOLT;SOCKET M10X1.5X25
19	S2212266		BOLT;SOCKET M10X1.5X30
20	S5110503		WASHER;SPRING
21	S5110603		WASHER;SPRING
22	S5102603		WASHER;SPRING M10
23	161-00386		RUBBER;PEDAL
24	2181-2281D3		TEE
25	2181-2281D1		TEE
26	2181-1126D7		ADAPTER PFO3/8-PF3/8
27	S0558666		BOLT
28	530-00067		Harness
51	DS2093102		HOSE ASSY, HYDRAULIC
52	DS2093078		HOSE
53	DS2092029		HOSE
54	DS2093122		HOSE
55	DS2091027		HOSE
56	DS2092030		HOSE
57	DS2092031		HOSE
58	DS2094061		HOSE
59	DS2093209		HOSE
60	DS2093251		HOSE
61	DS2094060		HOSE

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
