Каталог запасных частей к технике: Doosan DX140W. PILOT PIPING - ROTATING (ROPS)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

6

7

8

8

9

9

9

9

10

11

12

13

14

15

15

15

16

16

17

17

18

19

20

21

22

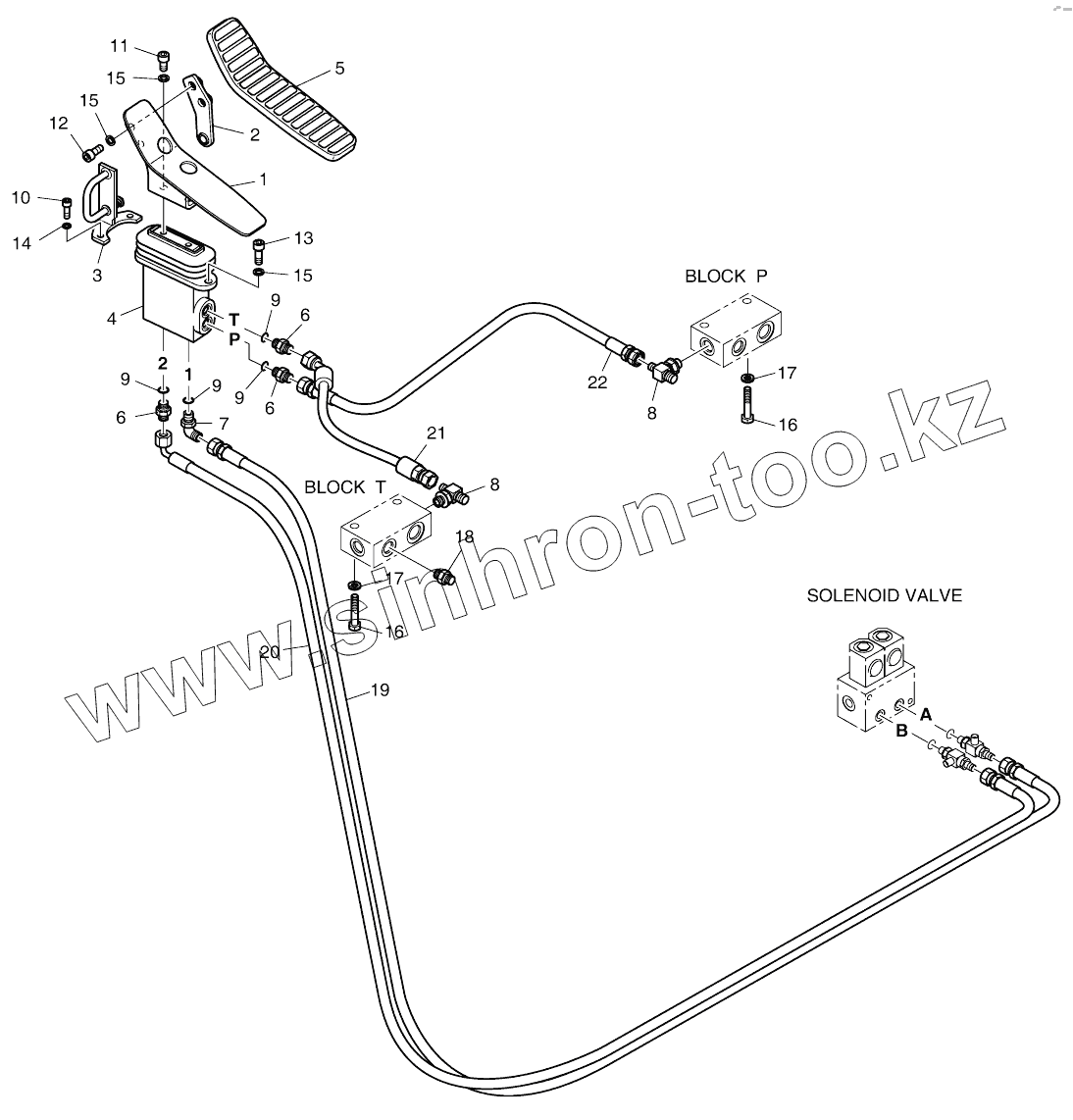

Позиция на иллюстрации	Заводской номер детали		Название детали
420212-13745	420212-13745		PIPING, CABIN, ROPS
420212-11421	420212-11421		PIPING, CABIN, ROTATING, ROPS
1	K1015404		BRACKET
2	K1001871B		PLATE
3	K1001873A		PLATE
4	K1017382A		PEDAL VALVE
5	161-00386		RUBBER;PEDAL
6	2181-1126D14		ADAPTER;S PFO-PF1/4
7	2181-1702D4		ELBOW
8	2181-2281D3		TEE
9	S8000111		O-RING
10	S2209066		Bolt
11	S2211866		BOLT;SOCKET
12	S2212066		BOLT;SOCKET M10X1.5X25
13	S2212266		BOLT;SOCKET M10X1.5X30
14	S5110503		WASHER;SPRING
15	S5110603		WASHER;SPRING
16	S0558666		BOLT
17	S5102603		WASHER;SPRING M10
18	2181-1126D7		ADAPTER PFO3/8-PF3/8
19	DS2094061		HOSE
20	DS2093209		HOSE
21	DS2092046		HOSE
22	DS2094174		HOSE ASSY, HYDRAULIC
