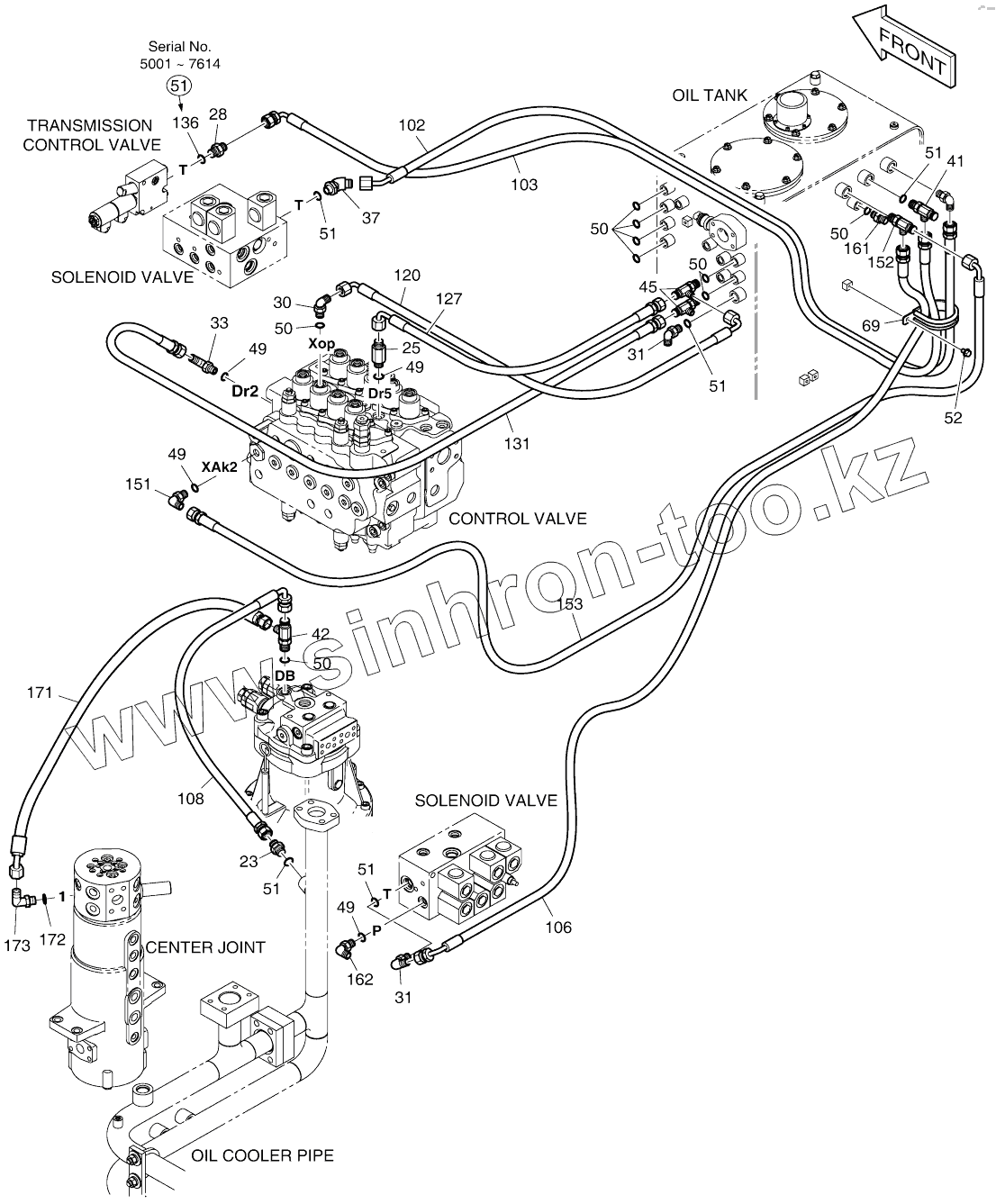

Каталог запасных частей к технике: Doosan DX140W. PILOT PIPING (3)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
23
25
28
30
31
31
33
37
41
42
45
49
49
49
49
50
50
50
50
50
51
51
51
51
51
51
51
51
51
51
51
51
52
69
102
103
106
108
120
127
131
136
151
152
153
161
162
171
172
173
Позиция на иллюстрации Заводской номер детали Название детали
420212-04895 420212-04895 PIPING, PILOT
K1054290 K1054290 ASSEMBLY, PILOT
23 2181-1126D6 ADAPTER
25 2181-1126D75 ADAPTER
28 2181-1126D30 Adapter
30 2181-1702D10 ELBOW
31 2181-1702D2 ELBOW
33 2181-1702D4 ELBOW
37 2181-2419D3 ELBOW
41 2181-1951D23 Tee
42 2181-1951D38 Tee
45 2181-1951D7 TEE PFO3/8-2PF1/4
49 S8000111 O-RING
50 S8000141 O-RING
51 S8000181 O-RING
51 S8000181 O-RING
52 K1001029 BOLT
69 124-00208D9 Clip
102 DS2054327 HOSE
103 DS2093213 HOSE
106 DS2055987 HOSE
108 DS2055851 HOSE
120 DS2091011 HOSE
127 DS2093071 HOSE ASSY, HYDRAULIC
131 DS2094123 HOSE ASSY, HYDRAULIC
136 DS2851076 O-RING
151 2181-1702D4 ELBOW
152 2181-1951D8 Tee
153 DS2093078 HOSE
161 2181-1126D36 ADAPTER PFO3/8-PF1/4
162 2181-1702D4 ELBOW
171 DS2054371 HOSE
172 S8000181 O-RING
173 2181-1702D2 ELBOW
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
