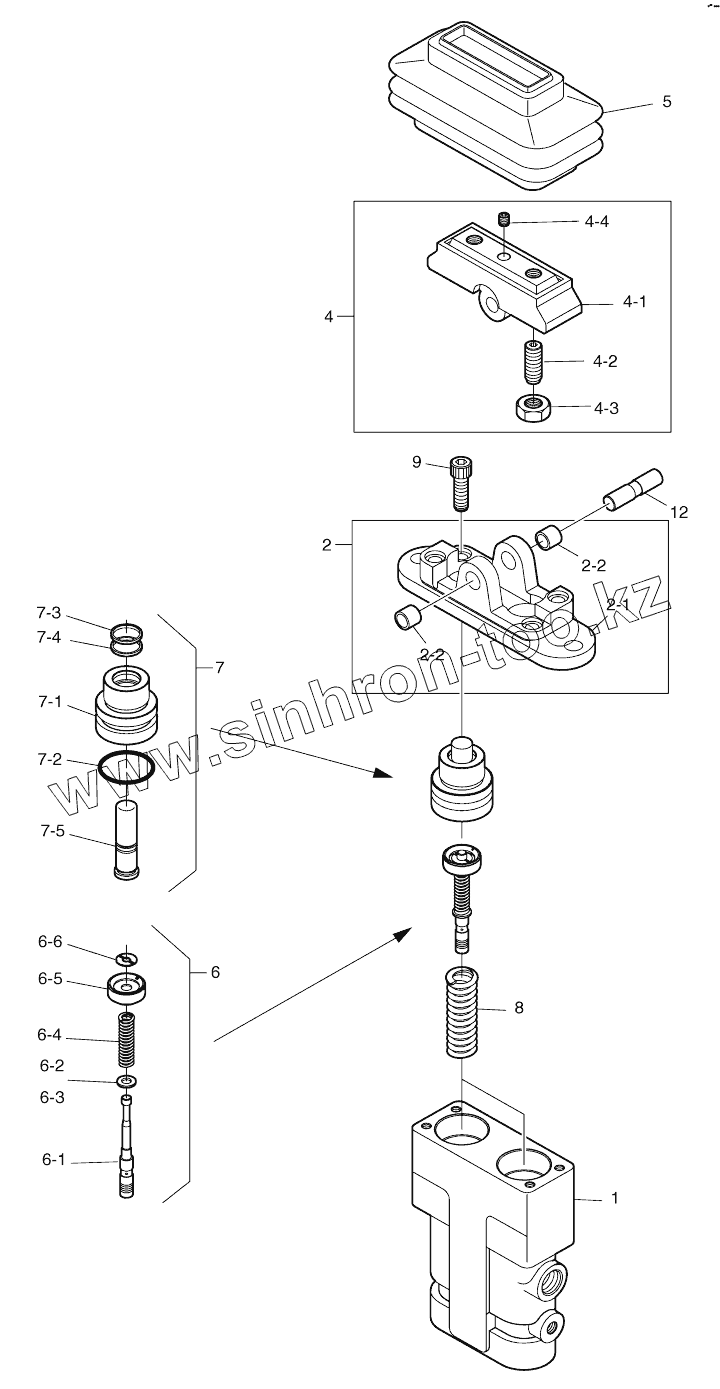

Каталог запасных частей к технике: Doosan DX140W. PEDAL VALVE

Тип техники

Марка

Модель

Схема

1

2

2-1

2-2

2-2

4

4-1

4-2

4-3

4-4

5

6

6-1

6-2

6-3

6-4

6-5

6-6

7

7

7-1

7-2

7-3

7-4

7-5

8

9

12

Позиция на иллюстрации	Заводской номер детали		Название детали
K1017382	K1017382		VALVE, PEDAL
K1017382A	K1017382A		PEDAL VALVE
1	CASING		Casing
2	K9002934		COVER KIT
2-1	COVER		Cover
2-2	2110-1184D7		BUSH
4	K9003465		CAM KIT
4-1	CAM		CAM
4-2	SCREW, SET		SCREW, SET
4-3	S4014633		NUT M10
4-4	S3523601		SCREW;SET M8X12
5	160-00008		BELLOW
6	402-00036		SPOOL ASSY
6-1	SPOOL		Spool
6-2	SHIM		Shim
6-3	SEAT, SPRING		Seat, spring
6-4	SPRING		Spring
6-5	SEAT, SPRING		Seat, spring
6-6	STOPPER		Stopper
7	1.428-00241		PLUG ASS`Y
7	1.428-00241A		PLUG ASSY
7-1	PLUG		Plug
7-2	O-RING		O-ring
7-3	SEAL		Seal
7-4	SEAL, ROD		Seal, rod
7-5	ROD, PUSH		Rod, push
8	K9002935		SPRING
9	S2209261		BOLT;WRENCH M8X30
12	354-00003		SHAFT, CAM

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
