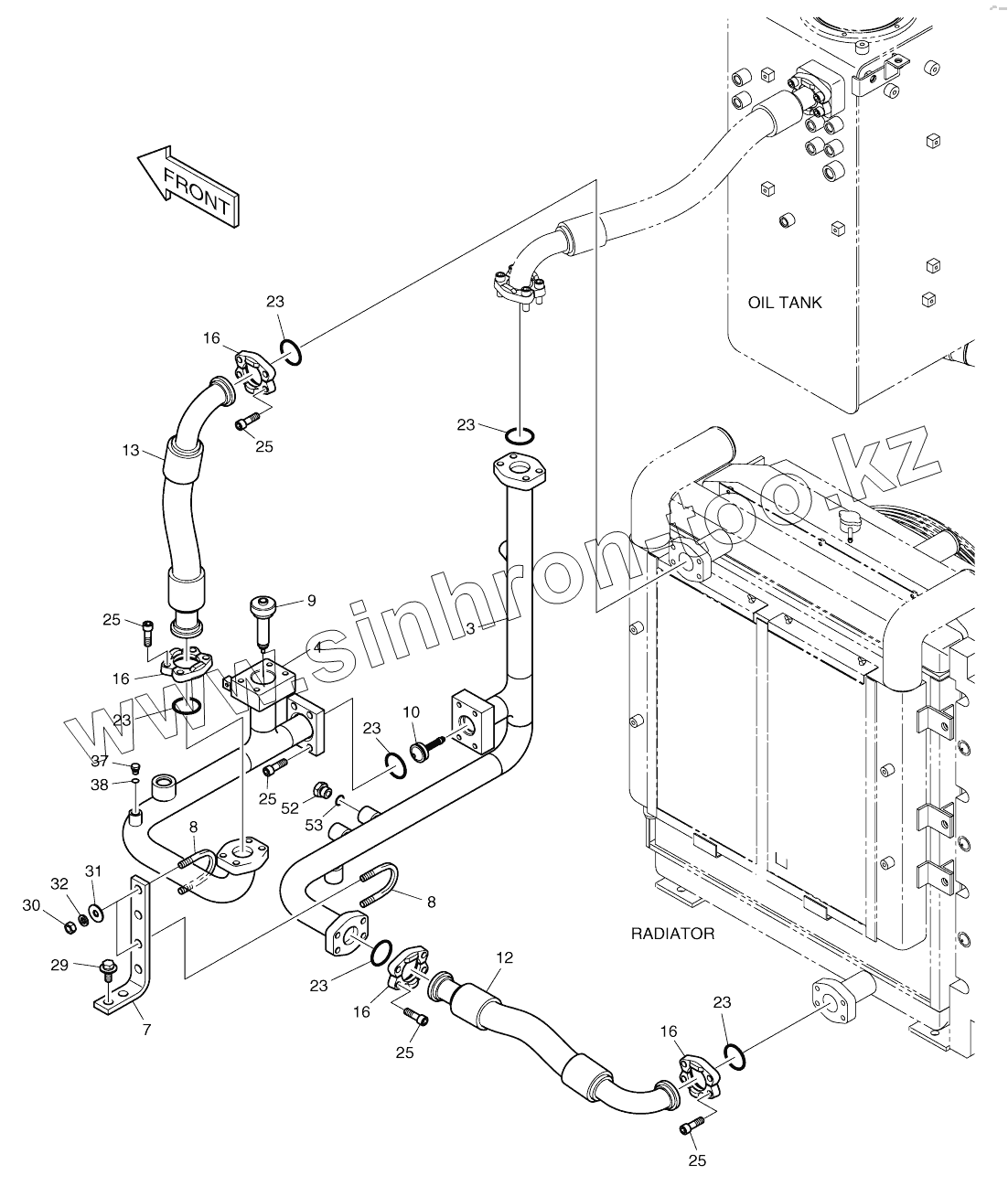

Каталог запасных частей к технике: Doosan DX140W. OIL COOLER PIPING (2)

Тип техники

Марка

Модель

Схема

3

3

4

7

8

8

9

9

10

10

12

13

16

16

16

16

23

23

23

23

23

23

25

25

25

25

25

29

30

31

32

37

38

52

53

Позиция на иллюстрации	Заводской номер детали		Название детали
420212-12018	420212-12018		PIPING, OIL COOLER
400-01419E	400-01419E		OIL COOLER PIPING
3	140-01619E		PIPE
3	420217-00445		PIPE, RETURN
4	140-01521H		PIPE
7	195-02725A		BRACKET
8	120-00317		BOLT
9	2420-1124B		VALVE;BY-PASS 3.0K
9	410128-00043		VALVE, BYPASS
10	2426-9006		VALVE;BY-PASS
10	410128-00049		VALVE, BYPASS
12	DS2040508		HOSE
13	DS2040505		HOSE
16	4215-1003D5		FLANGE;SPLIT
23	2180-1026D28		O-RING
25	S2215466		BOLT;SOCKET
29	DS0025020		BOLT
30	S4012733		NUT M12
31	2114-1058D30		WASHER;PLAIN
32	S5102703		WASHER;SPRING M10
37	2181-1950D1		PLUG
38	S8000111		O-RING
52	2181-1950D3		PLUG
53	S8000181		O-RING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
