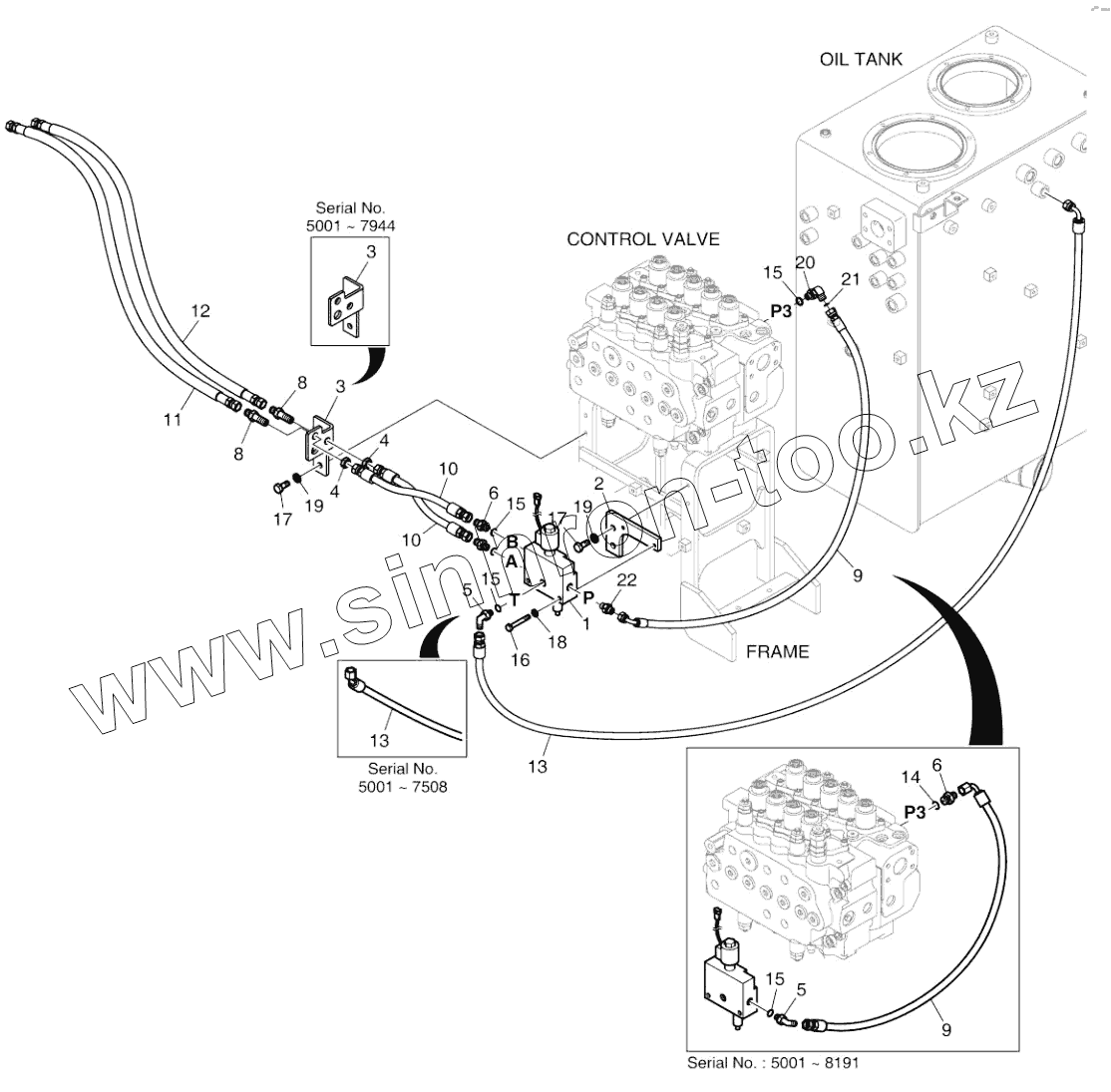

Каталог запасных частей к технике: Doosan DX140W. MAIN PIPING - QUICK CLAMP

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
3
3
3
4
4
5
5
5
5
6
6
6
6
6
6
8
8
9
9
9
9
10
10
11
12
13
13
13
13
14
15
15
15
15
15
15
15
15
16
17
17
18
19
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
K1002279E K1002279E QUICK CLAMP PIPING
1 426-00287 VALVE, QUICK-FIT
2 K1002911A BRACKET
3 K1003185B PLATE
3 250201-02929 PLATE
4 121-00010D7 NUT
5 2181-1702D4 ELBOW
5 2181-1702D4 ELBOW
6 2181-1126D14 ADAPTER;S PFO-PF1/4
6 2181-1126D14 ADAPTER;S PFO-PF1/4
8 2181-2178 Adapter
9 DS2055844 HOSE
9 DS20131214 HOSE
10 DS2053819 HOSE
11 DS2053842 HOSE
12 DS2053843 HOSE
13 DS2090024 HOSE
13 2184-1046D110 Hose
14 S8000141 O-RING
15 S8000111 O-RING
15 S8000111 O-RING
16 S0556466 Bolt
17 S0512066 BOLT
18 S5102503 WASHER;SPRING
19 S5102603 WASHER;SPRING M10
20 DS2304009 ELBOW
21 S8030041 O-RING
22 430201-01290 ADAPTER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
