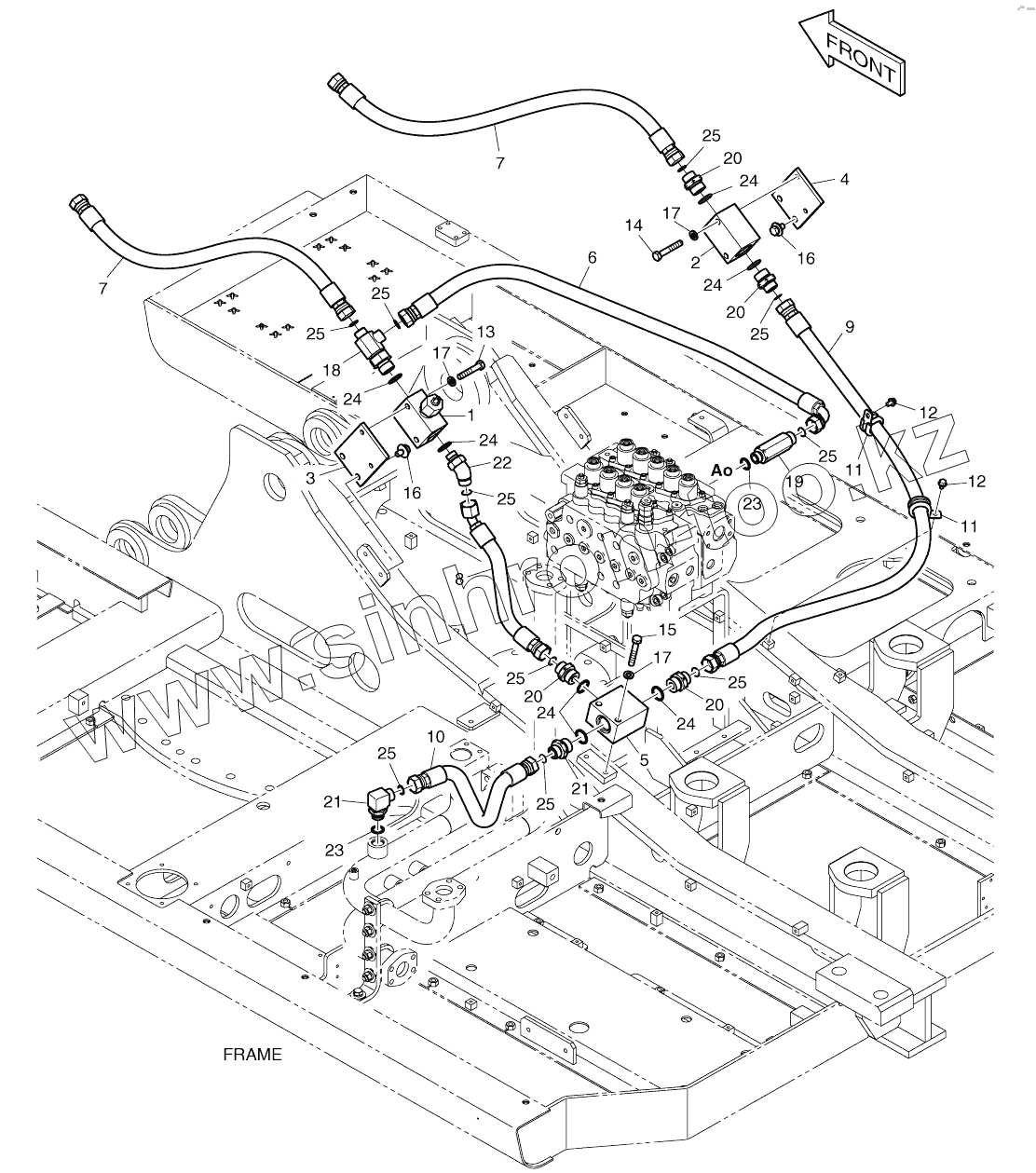

Каталог запасных частей к технике: Doosan DX140W. MAIN PIPING - ONE WAY (BREAKER)

Тип техники

Марка

Модель

Схема

420212-00679

K1002275B

1

1

2

3

4

5

6

7

7

8

9

10

11

11

12

12

13

14

15

16

16

16

16

17

17

17

18

19

20

20

20

20

21

21

22

23

23

24

24

24

24

24

24

25

25

25

25

25

25

25

25

25

25

Позиция на иллюстрации	Заводской номер детали		Название детали
420212-00679	420212-00679		PIPING, BREAKER
K1002275B	K1002275B		BREAKER PIPING
1	426-00267A		VALVE, RELIEF
1	426-00267B		VALVE, RELIEF
2	423-00193B		BLOCK
3	195-02733B		BRACKET
4	195-02732B		BRACKET
5	K1002868A		BLOCK
6	DS2013558		HOSE
7	DS2011401		HOSE
8	DS2012254		HOSE
9	DS2011436		HOSE
10	DS2011435		HOSE ASSY, HYDRAULIC
11	124-00208D5		CLIP D32/M8
12	K1001029		BOLT
13	S0561066		BOLT
14	S0561266		BOLT
15	S0561366		BOLT
16	DS0025019		BOLT
16	DS0025018		BOLT
17	S5102703		WASHER;SPRING M10
18	2181-2293D2		Tee
19	2181-2627D4		Adapter
20	2181-2627D15		ADAPTER
21	2181-2628D1		ELBOW
22	2181-2816D6		ELBOW
23	S8000231		O-RING
24	S8000291		O-RING
25	S8030121		O-RING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
