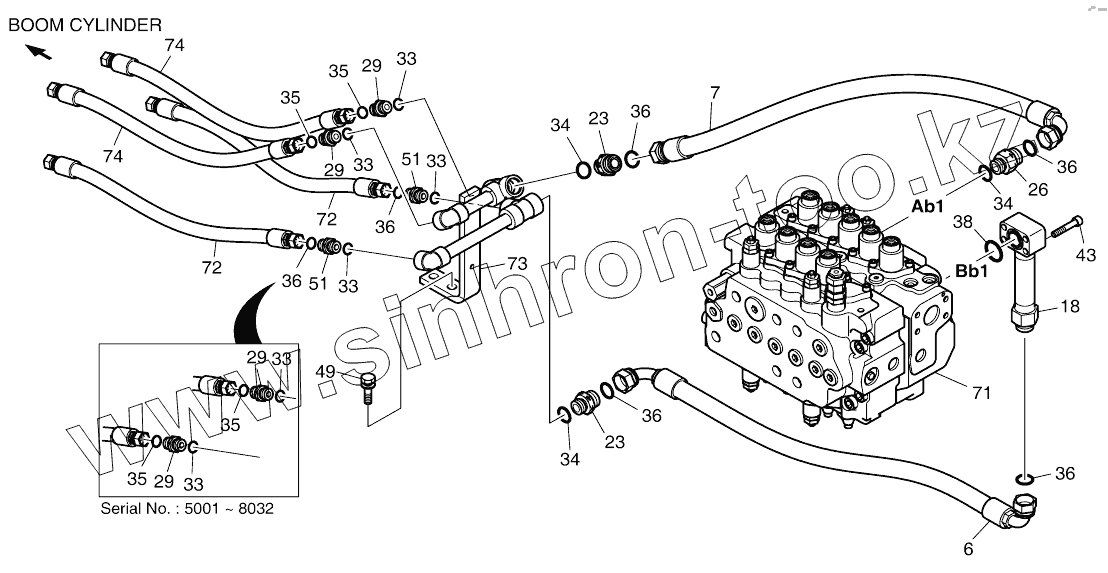

Каталог запасных частей к технике: Doosan DX140W. MAIN PIPING (3) - BOOM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
6
7
18
18
23
23
26
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
33
33
33
33
33
33
34
34
34
35
35
35
35
35
35
35
35
35
35
36
36
36
36
36
36
36
36
36
36
36
36
38
43
49
51
51
71
71
71
72
72
73
73
74
74
Позиция на иллюстрации Заводской номер детали Название детали
420212-06228 420212-06228 PIPING, MAIN
K1042539 K1042539 MAIN PIPING
6 DS2023236 HOSE
7 DS2013556 HOSE
18 K1002370A PIPE
18 420207-03864 PIPE, -16
23 2181-2627D1 ADAPTER
26 2181-2627D7 ADAPTER PFO3/4-PF3/4
29 2181-4133D3 ADAPTER
29 DS2232012 ADAPTER
29 DS2232012 ADAPTER
33 S8000181 O-RING
34 S8000231 O-RING
35 S8030081 O-RING
35 S8030081 O-RING
36 S8030121 O-RING
36 S8030121 O-RING
38 2180-1026D19 O-RING
43 S2212766 BOLT;SOCKET M10X1.5X55
49 DS0025020 BOLT
51 DS2232008 ADAPTER
71 K1003637G VALVE, CONTROL
71 410105-00077 CONTROL VALVE ASSY
71 410105-00077A CONTROL VALVE ASSY
72 DS2011489 HOSE
73 140-01585C PIPE ASSY
73 420207-03863 PIPE, -8
74 DS2011488 HOSE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
