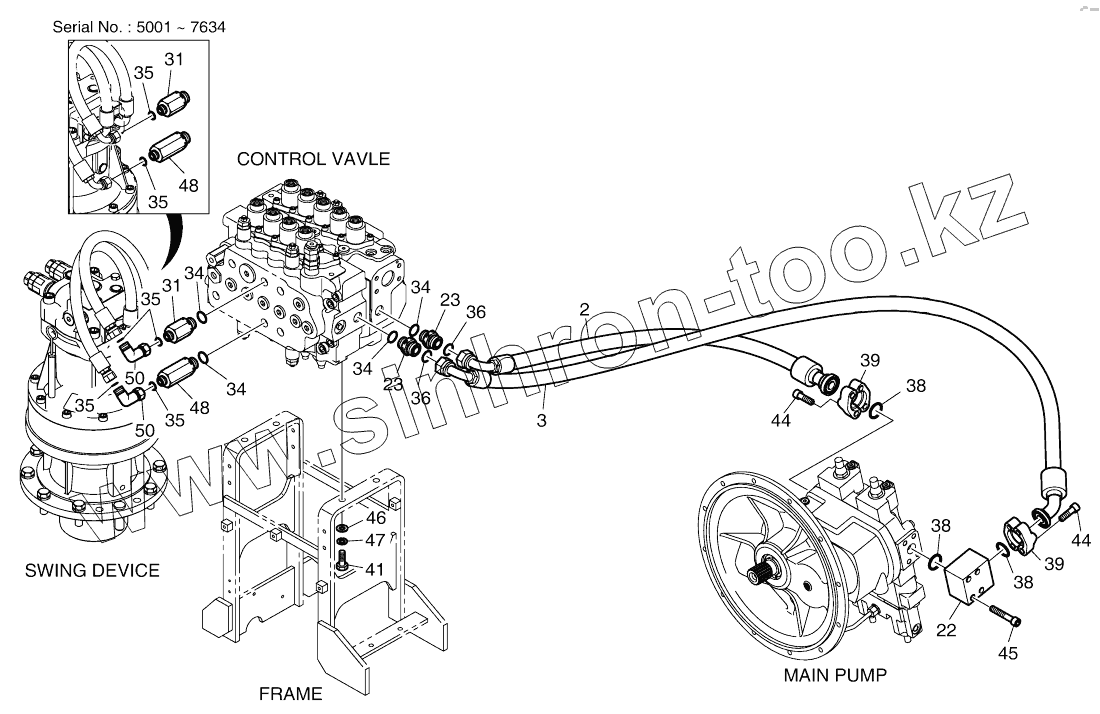

Каталог запасных частей к технике: Doosan DX140W. MAIN PIPING (1) - PUMP, SWING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
420212-06228
420212-06228
K1042539
K1042539
2
3
22
23
23
31
31
34
34
34
34
35
35
35
35
35
35
35
35
35
35
36
36
38
38
38
39
39
41
44
44
45
45
46
47
48
48
48
48
50
50
Позиция на иллюстрации Заводской номер детали Название детали
420212-06228 420212-06228 PIPING, MAIN
K1042539 K1042539 MAIN PIPING
2 DS2025101 HOSE
3 DS2027037 HOSE
22 423-00194 BLOCK
23 2181-2627D1 ADAPTER
31 DS2404009 ADAPTER
34 S8000231 O-RING
35 S8030081 O-RING
35 S8030081 O-RING
36 S8030121 O-RING
38 2180-1026D19 O-RING
39 2181-9081 FLANGE;SPLIT
41 S0515366 Bolt
44 S2215466 BOLT;SOCKET
45 S2216066 Bolt
45 S2216166 Bolt
46 S5010713 WASHER;PLAIN
47 S5102703 WASHER;SPRING M10
48 2181-2627D8 ADAPTER PFO3/4-PF1/2
48 2181-2627D6 ADAPTER
50 DS2291011 ELBOW
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
