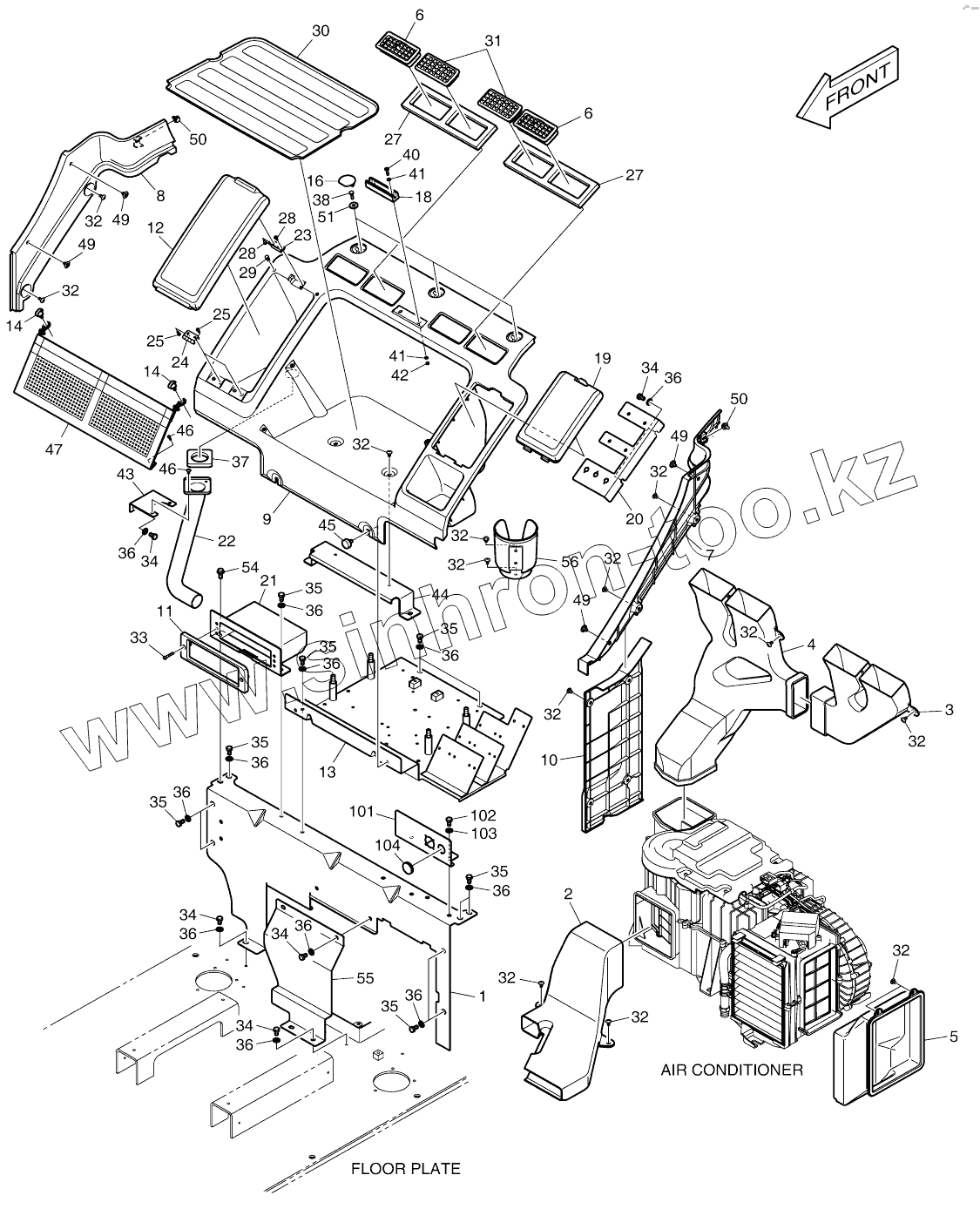

Каталог запасных частей к технике: Doosan DX140W. HEATER COVER - ROPS

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
220204-00291B
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
14
16
18
19
20
21
22
23
24
25
25
27
27
28
28
29
30
31
32
32
32
32
32
32
32
32
32
32
32
32
32
33
34
34
34
34
34
35
35
35
35
35
35
35
36
36
36
36
36
36
36
36
36
36
36
36
37
38
40
41
41
42
43
44
45
46
46
47
49
49
49
49
50
50
51
54
55
56
101
102
103
104
Позиция на иллюстрации Заводской номер детали Название детали
220204-00291B 220204-00291B COVER ASSY, CABIN, REAR
1 250120-00072 PLATE, REAR, MAIN
2 460103-00039B DUCT, FOOT
3 460103-00015B DUCT, REAR
4 460103-00012B DUCT, REAR
5 460103-00014B DUCT, AIR INLET
6 415-00043B NOZZLE, REAR
7 220204-00009E COVER, CABIN, REAR
8 220204-00010E COVER, CABIN, REAR
9 220204-00310 COVER, CABIN, CENTER
10 220204-00169A COVER
11 220204-00016C COVER
12 220204-00011E COVER
13 250120-00015C PLATE, REAR, EBOX
14 120705-00084A SCREW
16 110508-00204E COVER, REAR, REAR
18 250122-00008A PLATE, SUPPORT
19 220204-00012E COVER
20 250105-00048A PLATE, FUSE BOX
21 250120-00003B PLATE
22 460103-00020B DUCT, AIR BOX
23 2125-1095A CATCH;MAGNETIC
24 110927-00026 HINGE
25 S3452573 SCREW
27 180102-00052A FOAM
28 S3644163 Screw
29 K1002385 STOPPER
30 101555-00019B PAD
31 101546-00011 LOUVER
32 2120-2166D52 BOLT
33 2120-2166D15 BOLT
34 2120-2166D12 Bolt
35 2120-2166D25 Bolt
36 2114-1898D14 WASHER
37 180102-00881 FOAM
38 2120-2166D36 BOLT M6X1.0X20
40 2120-2166D23 SCREW
41 2114-1898D4 WASHER;PLAIN M5
42 S4012233 NUT M5X0.8
43 110423-00011 BRACKET
44 250120-00011 PLATE, REAR, COVER
45 K1003427 BOLT
46 2120-2166D53 SCREW
47 101551-00003A NET ASSY
49 K1006933 SCRIVET
50 2124-1607 TRIM CLIP
51 120808-00070 WASHER
54 S2008856 BOLT
55 250120-00073 PLATE, REAR, CONNECTOR
56 110929-00003C HOLDER, CUP
101 250120-00040 PLATE, REAR
102 2120-2166D25 Bolt
103 2114-1898D14 WASHER
104 K1026510 CAP
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
