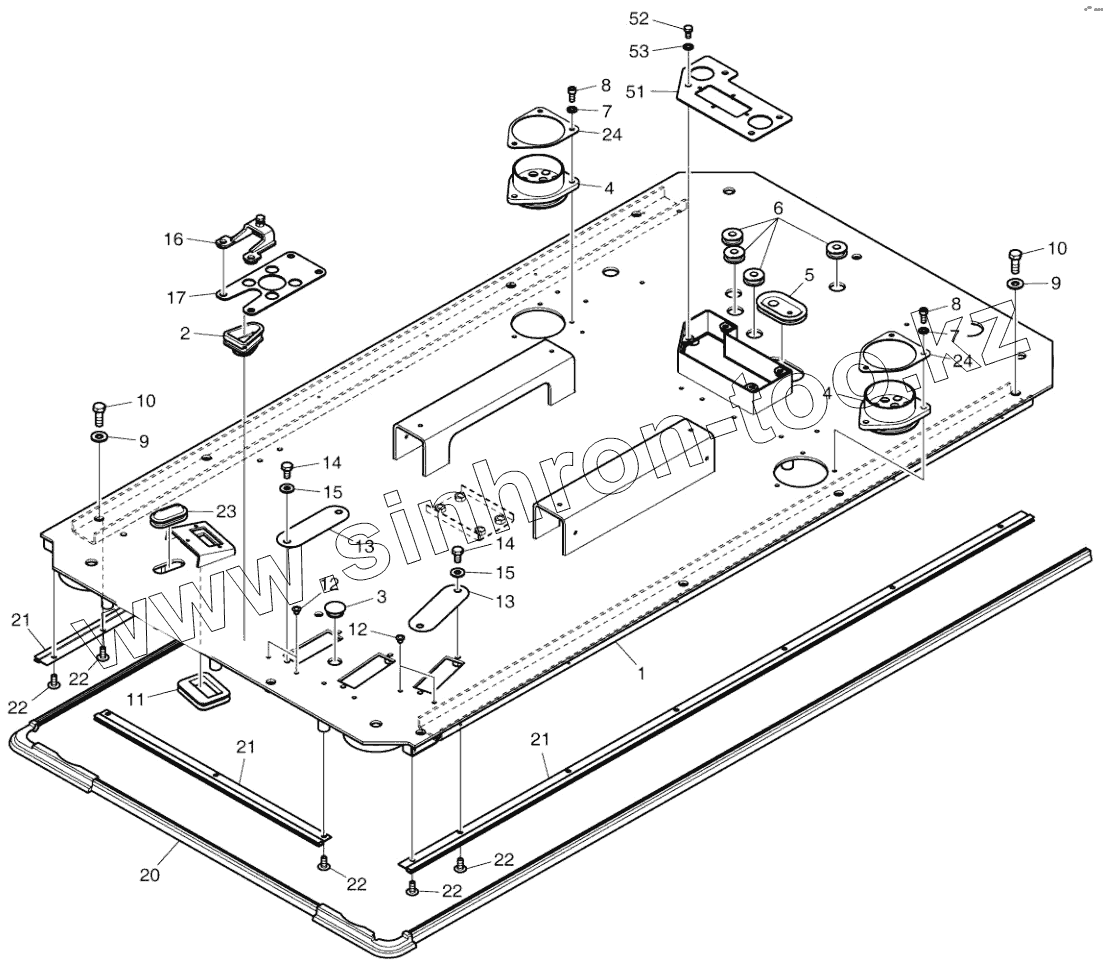

Каталог запасных частей к технике: Doosan DX140W. FLOOR PLATE - ROPS

Тип техники

Марка

Модель

Схема

250106-00725

250106-00725A

250106-00501A

1

1

2

3

4

4

5

6

7

7

8

8

9

9

10

10

11

12

12

12

12

13

13

14

14

15

15

16

17

20

21

21

21

22

22

22

22

22

23

24

24

51

52

53

Позиция на иллюстрации	Заводской номер детали		Название детали
250106-00725	250106-00725		PLATE ASSY, FLOOR, ROPS WHEEL
250106-00725A	250106-00725A		PLATE ASSY, FLOOR, ROPS WHEEL
250106-00501A	250106-00501A		PLATE ASSY, FLOOR, ROPS
1	250106-00502A		PLATE, FLOOR, ROPS
1	250106-00747		PLATE, FLOOR, ROPS
2	K1001274A		GROMMET
3	2161-2487		Cap
4	160-00080B		BUSHING
5	160-00071		BUSHING
6	160-00072		BUSHING
7	2114-1898D14		WASHER
8	S2208866		BOLT
9	2114-1898D17		Washer
10	2120-2166D35		BOLT
11	K1001273		GROMMET
12	160-00073A		CAP
12	110910-00037A		CAP
13	621-01507A		PLATE
14	2120-2166D4		BOLT M10X1.5X20
15	2114-1898D1		WASHER
16	110406-01048		BRACKET ASSY
17	250105-00364		PLATE
20	101588-00027B		TRIM, RUBBER
21	110922-00323A		GUIDE, TRIM
22	2120-2166D10		SCREW M6X1.0X14
23	K1001272		GROMMET
24	250105-00985		PLATE
51	250106-00151		PLATE, FLOOR, CONNECTOR
52	2120-2166D25		Bolt
53	2114-1898D14		WASHER

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
