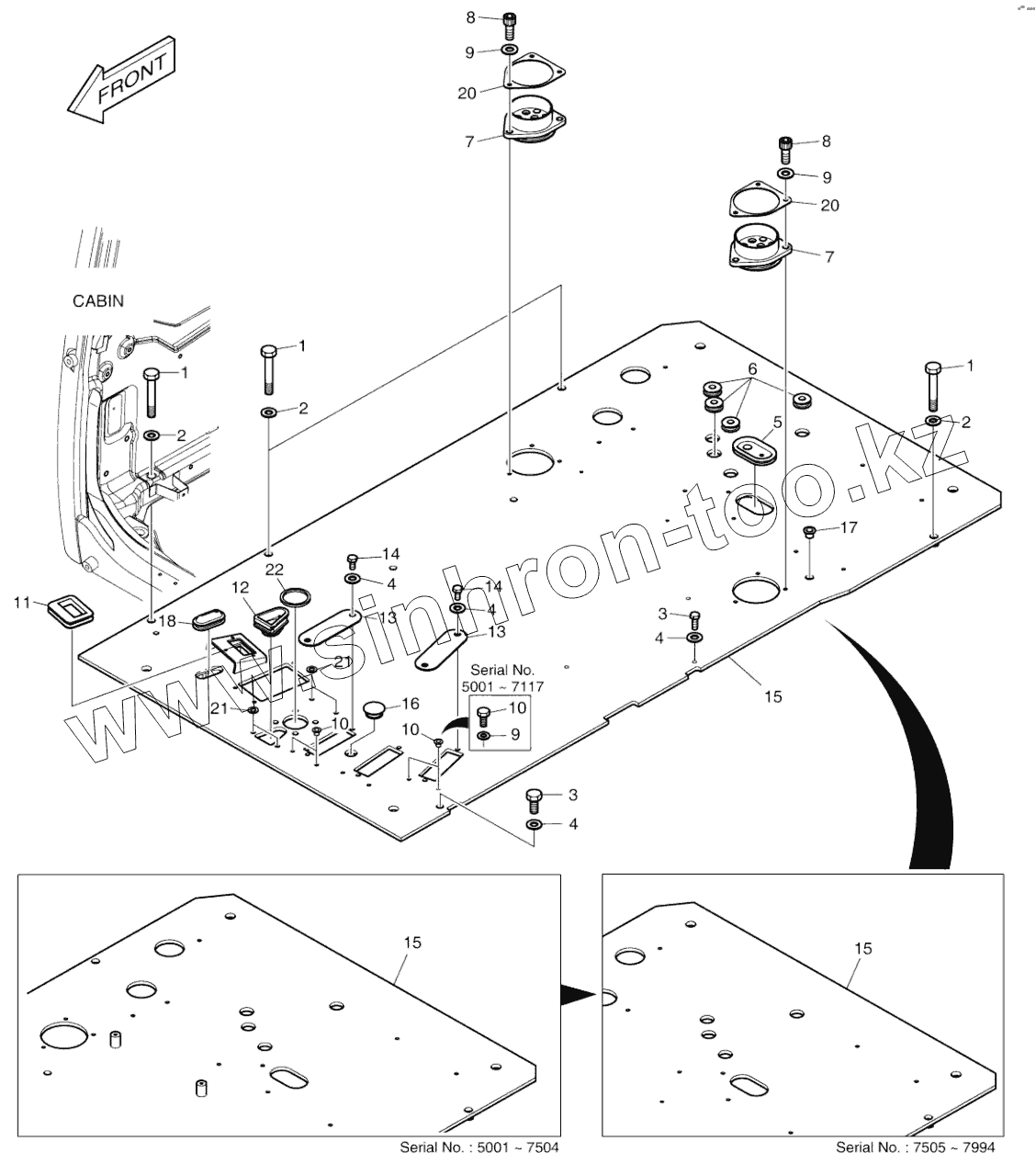

Каталог запасных частей к технике: Doosan DX140W. FLOOR PLATE
250106-00135
250106-00135
250106-00135
622-00427E
622-00427E
622-00427E
250106-00498H
250106-00498H
250106-00498H
250106-00498E
250106-00498E
250106-00498E
250106-00498C
250106-00498C
250106-00498C
250106-00498
250106-00498
250106-00498
250106-00455
250106-00455
250106-00455
250106-00135A
250106-00135A
250106-00135A
1
1
1
2
2
2
3
3
4
4
4
4
5
6
7
7
7
7
8
8
9
9
9
9
9
9
10
10
10
10
10
10
10
10
10
10
10
10
11
12
13
13
13
13
13
13
14
14
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
16
17
18
20
20
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250106-00135 | 250106-00135 | PLATE ASSY, FLOOR | |
| 622-00427E | 622-00427E | FLOOR PLATE ASSY | |
| 250106-00498H | 250106-00498H | PLATE ASSY, FLOOR | |
| 250106-00498E | 250106-00498E | PLATE ASSY, FLOOR | |
| 250106-00498C | 250106-00498C | PLATE ASSY, FLOOR | |
| 250106-00498 | 250106-00498 | PLATE ASSY, FLOOR | |
| 250106-00455 | 250106-00455 | PLATE ASSY, FLOOR | |
| 250106-00135A | 250106-00135A | PLATE ASSY, FLOOR | |
| 1 | 2120-2166D55 | BOLT | |
| 2 | 2114-1898D17 | Washer | |
| 3 | 2120-2166D1 | BOLT M10X1.5X30 | |
| 4 | 2114-1898D1 | WASHER | |
| 5 | 160-00071 | BUSHING | |
| 6 | 160-00072 | BUSHING | |
| 7 | 160-00080A | BUSHING, RUBBER | |
| 7 | 160-00080B | BUSHING | |
| 8 | S2208866 | BOLT | |
| 9 | 2114-1898D14 | WASHER | |
| 9 | 2114-1898D14 | WASHER | |
| 10 | 110910-00037A | CAP | |
| 10 | 160-00073A | CAP | |
| 10 | 2120-2166D12 | Bolt | |
| 11 | K1001273 | GROMMET | |
| 12 | K1001274A | GROMMET | |
| 13 | 621-01507 | PLATE;FLOOR | |
| 13 | 621-01507A | PLATE | |
| 14 | 2120-2166D4 | BOLT M10X1.5X20 | |
| 15 | 250106-00136A | PLATE, FLOOR | |
| 15 | 250106-00500C | PLATE, FLOOR | |
| 15 | 250106-00500 | PLATE, FLOOR | |
| 15 | 250106-00456 | PLATE, FLOOR | |
| 15 | 250106-00136 | PLATE, FLOOR | |
| 15 | 621-02893H | PLATE, FLOOR WHEEL | |
| 15 | 621-02893G | PLATE, FLOOR WHEEL | |
| 16 | 2161-2487 | Cap | |
| 17 | 110910-00041A | CAP, PLASTIC | |
| 18 | K1001272 | GROMMET | |
| 20 | 250105-00985 | PLATE | |
| 21 | S5010616 | WASHER | |
| 22 | 180102-01689 | FOAM, FLOOR |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
