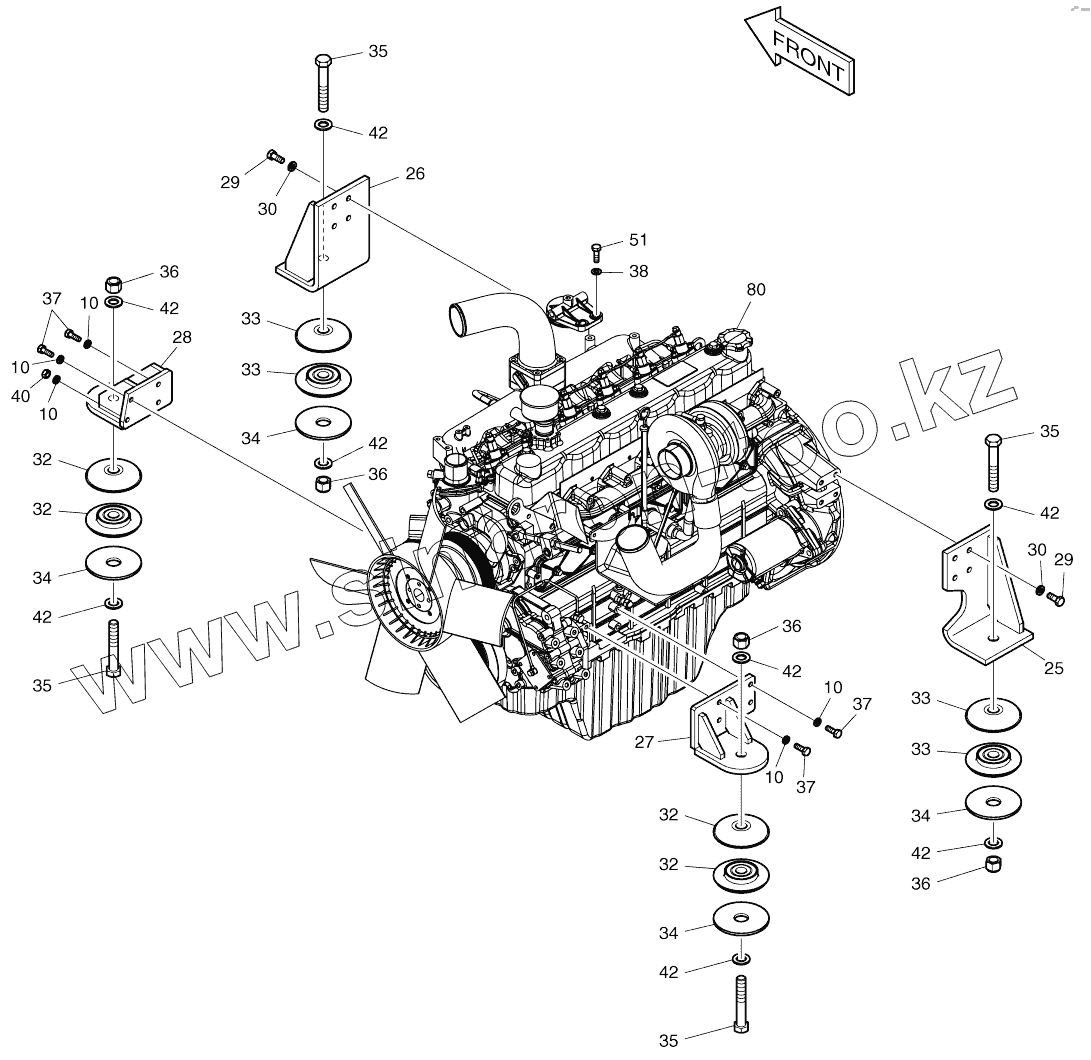

Каталог запасных частей к технике: Doosan DX140W. ENGINE MOUNTING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
10
10
10
10
10
25
26
27
28
29
29
30
30
32
32
32
32
33
33
33
33
34
34
34
34
35
35
35
35
36
36
36
36
37
37
37
38
40
42
42
42
42
42
42
42
42
51
80
Позиция на иллюстрации Заводской номер детали Название детали
150109-00565 150109-00565 ENGINE ASSY
201-00186K 201-00186K ENGINE ASSY
10 S5102603 WASHER;SPRING M10
25 195-02548A BRACKET
26 195-02549A BRACKET
27 195-02550B BRACKET
28 195-02551A BRACKET
29 S0786266 BOLT
30 S5102703 WASHER;SPRING M10
32 161-00550 Rubber
33 161-00548 Rubber
34 2114-1929 WASHER;BUMP
35 S0771466 BOLT M20X1.5X130
36 121-00066 NUT;LOCK M20X1.5
37 S0712266 BOLT, HEX.
38 S5010613 WASHER;PLAIN
40 S4032633 NUT M10X1.25
42 2114-9012A WASHER;HARD
51 S0558266 Bolt
80 201-00196 ENGINE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
