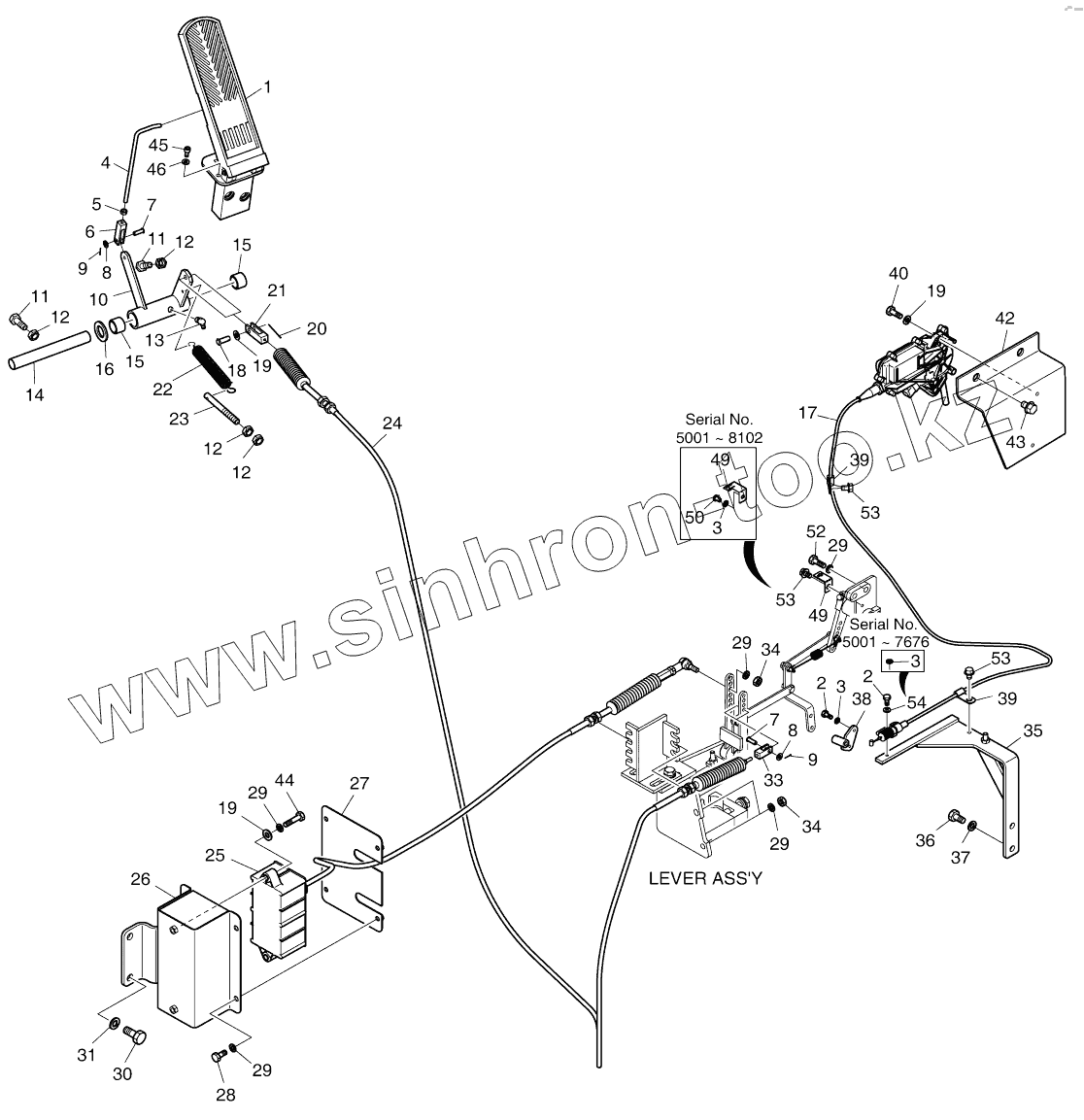

Каталог запасных частей к технике: Doosan DX140W. ENGINE CONTROL ASSY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
133-00224H
133-00224G
1
2
2
3
3
3
3
3
3
3
3
3
3
3
3
4
5
6
7
7
8
8
9
9
10
11
11
12
12
12
12
13
14
15
15
16
17
18
19
19
19
20
21
22
23
23
24
25
25
26
26
27
28
29
29
29
29
29
30
31
33
34
34
35
36
37
38
39
39
40
42
43
44
45
46
49
49
49
49
50
52
53
53
53
53
53
53
54
Позиция на иллюстрации Заводской номер детали Название детали
133-00224H 133-00224H E/G CONTROL ASSY
133-00224G 133-00224G E/G CONTROL ASSY
1 K1002956B VALVE, PEDAL
2 S0504553 BOLT M6X1.0X14
3 S5102303 WASHER;SPRING M6
3 S5102303 WASHER;SPRING M6
3 S5102303 WASHER;SPRING M6
4 136-00057 ROD
5 S4012333 NUT M6X1.0
6 2135-1008D3 End, fork
7 2123-1888 Pin
8 S5010313 WASHER;PLAIN
9 S5735121 Pin, split
10 133-00245C LEVER
11 S0512266 BOLT
12 S4012633 NUT M10X1.5
13 S6710152 Nipple, grease
14 2123-1211D14 Pin
15 2109-9019 Bearing, needle
16 S5011113 WASHER;PLAIN
17 2523-9016 MOTOR;ENGINE STOP
18 2123-1057D6 Pin
19 S5010513 WASHER;PLAIN M8
20 S5735213 Pin, split
21 2135-1008D29 End, fork
22 2129-1039 Spring
23 2136-1362 Rod
23 2136-1362A Rod
24 2139-1030D4 Cable, control
25 523-00004 ACTUATOR;ENGINE CONTROL
25 300513-00007 Motor, engine control
26 195-02157 BRACKET
26 110407-00060 BRACKET
27 159-00227 COVER
28 S0508866 BOLT
29 S5102503 WASHER;SPRING
30 S0515266 Bolt
31 S5102703 WASHER;SPRING M10
33 2135-1008D25 End, fork
34 S4012533 NUT M8X1.25
35 K1011126A BRACKET
36 S0711866 BOLT
37 S5102603 WASHER;SPRING M10
38 2150-1122 HOOK;CABLE
39 2124-1509D10 CLIP
40 S0508766 BOLT
42 K1003119 BRACKET
43 DS0025013 BOLT
44 S0509366 BOLT
45 S2204566 BOLT
46 S5110303 WASHER
49 2195-3500 BRACKET;HOUSING
49 110406-02676 BRACKET
50 S3450943 SCREW M6X1.0X10
52 S0509066 BOLT
53 K1001029 BOLT
53 K1001029 BOLT
54 120810-00145 Washer, plain
