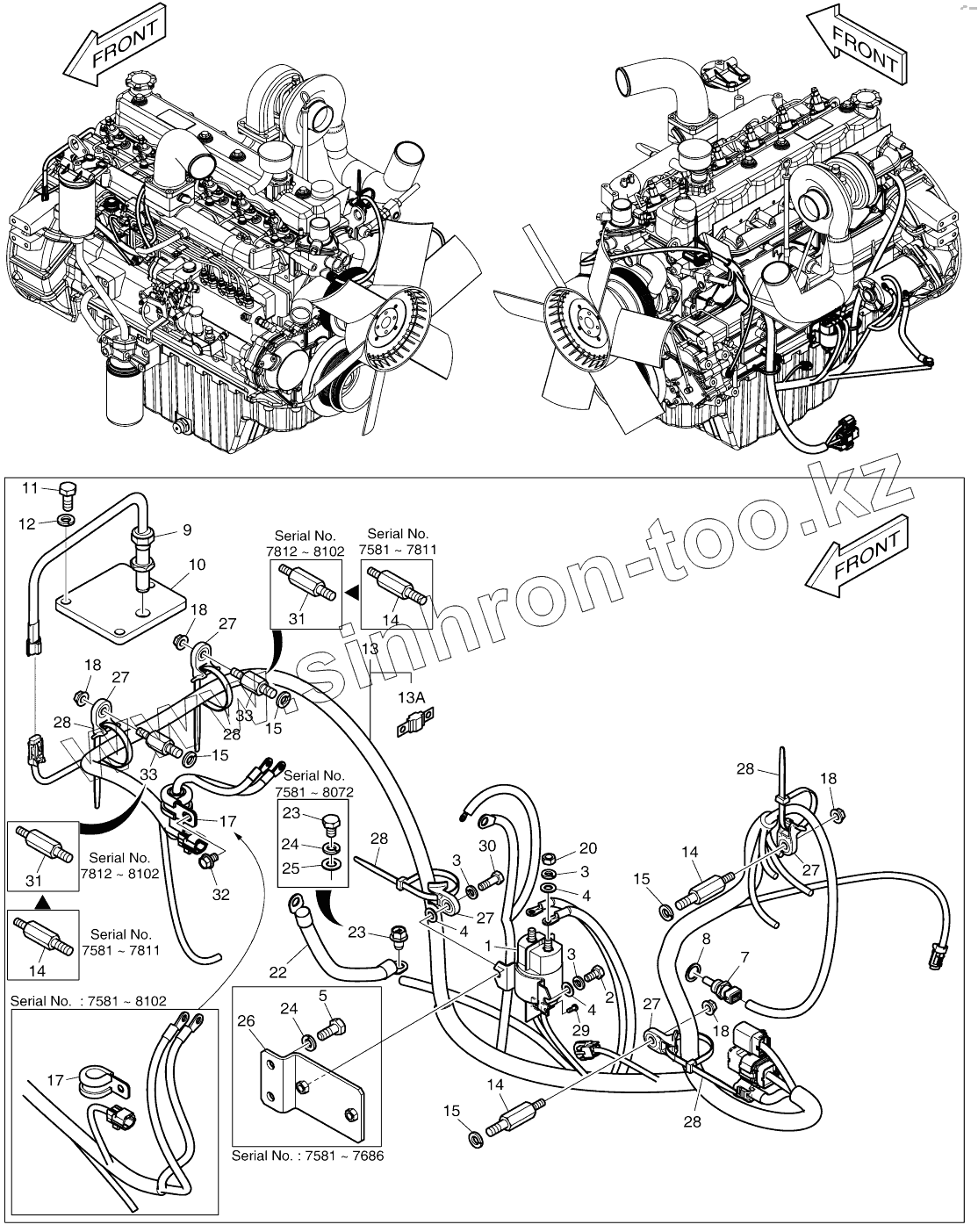

Каталог запасных частей к технике: Doosan DX140W. ELECTRIC PARTS - ENGINE (7581-)

Тип техники

Марка

Модель

Схема

300619-01117

1

2

3

3

3

4

4

4

5

7

8

9

10

11

12

13

13

13

13A

14

14

14

14

14

14

14

14

15

15

15

15

17

17

18

18

18

18

20

22

23

23

23

23

24

24

24

24

25

26

27

27

27

27

27

28

28

28

28

28

29

30

31

31

32

33

33

Позиция на иллюстрации	Заводской номер детали		Название детали
300619-01117	300619-01117		ELECTRIC ASSY, ENGINE
1	301202-00067		Relay, pre heater
2	S0508666		Bolt
3	S5102503		WASHER;SPRING
4	S5010513		WASHER;PLAIN M8
5	S0512066		BOLT
7	2547-9038B		SENSOR;WATER TEMP
8	S8180251		PACKING M16/D22
9	2547-1015		SENSOR;ENGINE SPEED
10	2197-1793		BRACKET;SPEED SENSOR
11	S0512053		BOLT M10X1.5X25
12	S5102603		WASHER;SPRING M10
13	310207-01175		HARNESS, ENGINE
13	310207-01175A		HARNESS, ENGINE
13	310207-01175B		HARNESS, ENGINE
13A	300803-00086		Fuse
14	120117-00071		BOLT, STUD
14	120117-00155		BOLT
15	S5102603		WASHER;SPRING M10
17	124-00208D3		CLIP D20/M8
18	2121-1305		NUT M8X1.25
20	S4012533		NUT M8X1.25
22	553-00001D4		CABLE, E/G EARTH
23	S0511653		BOLT M10X1.5X16
23	120106-00701		BOLT
24	S5102603		WASHER;SPRING M10
24	S5102603		WASHER;SPRING M10
25	S5010613		WASHER;PLAIN
26	110406-01142		Bracket
27	110420-00330		BRACKET
28	310101-00035		TIE, CABLE
29	S3450573		Screw
30	S0508866		BOLT
31	120117-00155		BOLT
32	K1001029		BOLT
33	DS0014022		BOLT, STUD

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
