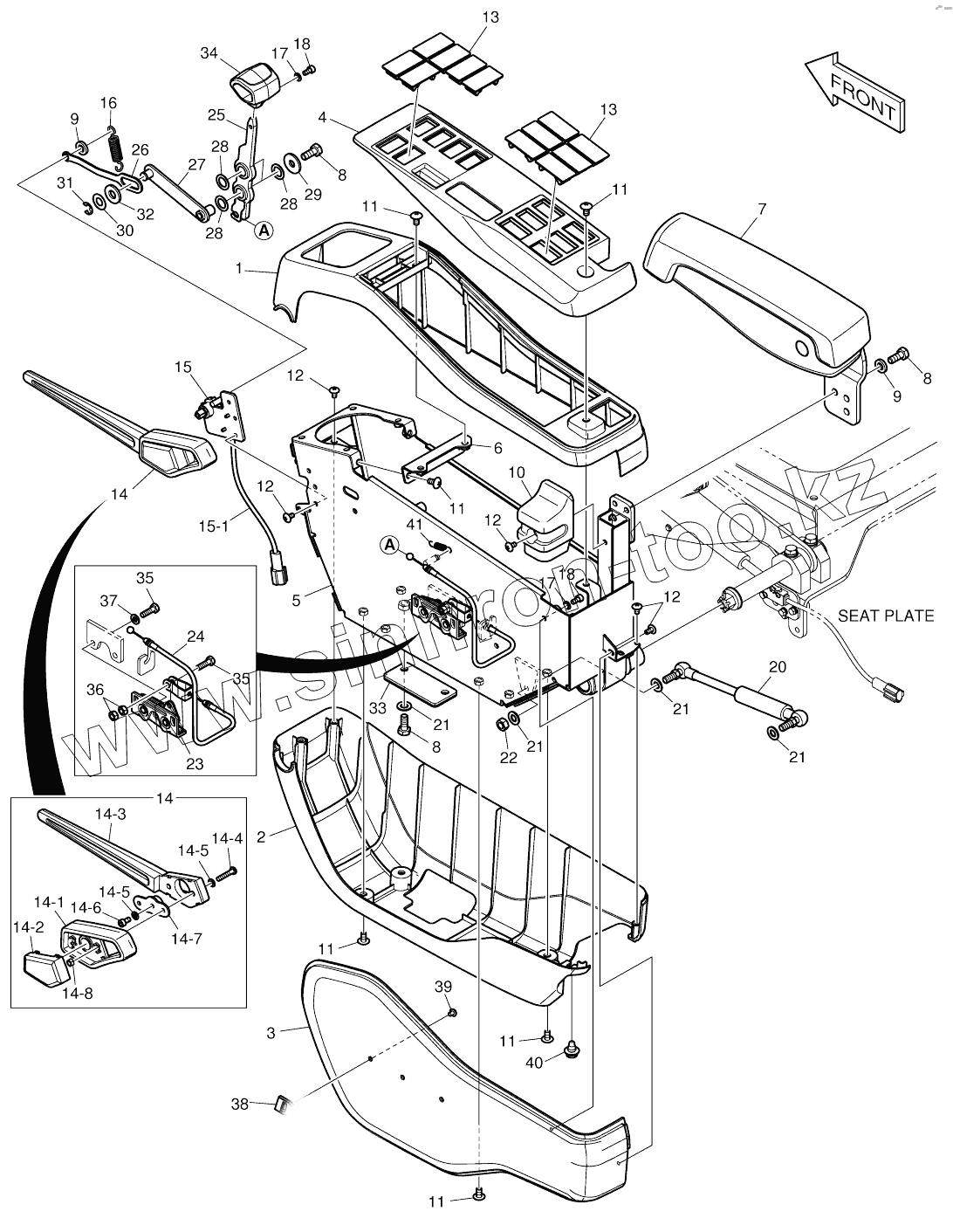

Каталог запасных частей к технике: Doosan DX140W. CONTROL STAND - L.H. (ROPS)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
220111-00040H
220111-00040H
1
2
3
4
5
6
7
8
8
8
9
9
10
11
11
11
11
11
11
12
12
12
12
13
13
14
14
14-1
14-2
14-3
14-4
14-5
14-5
14-6
14-7
14-8
15
15-1
16
17
17
18
18
20
21
21
21
21
22
23
24
25
26
27
28
28
28
29
30
31
32
33
34
35
35
36
37
38
39
40
41
Позиция на иллюстрации Заводской номер детали Название детали
220111-00040H 220111-00040H STAND ASSY, CONTROL
1 220204-00124A COVER, STAND, UPPER
2 220204-00133A COVER, STAND, LOWER
3 220204-00126E COVER, STAND, SIDE
4 220204-00134B COVER, STAND, SWITCH
5 110431-00047K BRACKET, STAND
6 250105-00162A PLATE
7 220106-00012A REST, ARM
8 2120-2166D5 BOLT M8X1.25X20
9 2114-1898D2 WASHER M8
10 220204-00060C COVER, STAND
11 2120-2166D52 BOLT
12 2120-2166D53 SCREW
13 621-02801 COVER, SWITCH
14 LEVER LEVER ASSY
14-1 110508-00529G COVER, LEVER
14-2 110508-00530B COVER, LEVER
14-3 110508-00531H COVER, LEVER
14-4 S3450873 SCREW
14-5 2114-1898D4 WASHER;PLAIN M5
14-6 120107-00221 BOLT
14-7 110406-03492 BRACKET
14-8 S4012233 NUT M5X0.8
15 301417-00002B SWITCH, SAFETY
15-1 549-00089 SWITCH, MICRO
16 111601-00215A SPRING, SAFETY LEVER
17 2114-1898D4 WASHER;PLAIN M5
18 S2202866 BOLT;SOCKET M5X0.8X10
20 440-00237A SPRING
21 2114-1898D14 WASHER
22 2121-1311D2 NUT M8X1.25
23 100601-00028 CATCH, STAND
24 310302-00019A WIRE
25 101540-00014C LINK, GUIDE
26 101540-00015A LINK, GUIDE
27 101540-00016A LINK, GUIDE
28 120810-00050 WASHER
29 2114-1898D8 WASHER;PLAIN
30 2114-1059D1 SHIM
31 S6540800 RING;RETAINING
32 2114-1898D1 WASHER
33 250201-00643A PLATE
34 110920-00012A GRIP, LEVER
35 2120-2166D36 BOLT M6X1.0X20
36 S4012333 NUT M6X1.0
37 2114-1898D3 WASHER
38 220204-00147B COVER, CABIN
39 S3664153 SCREW
40 2124-1607 TRIM CLIP
41 111601-00668 SPRING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
