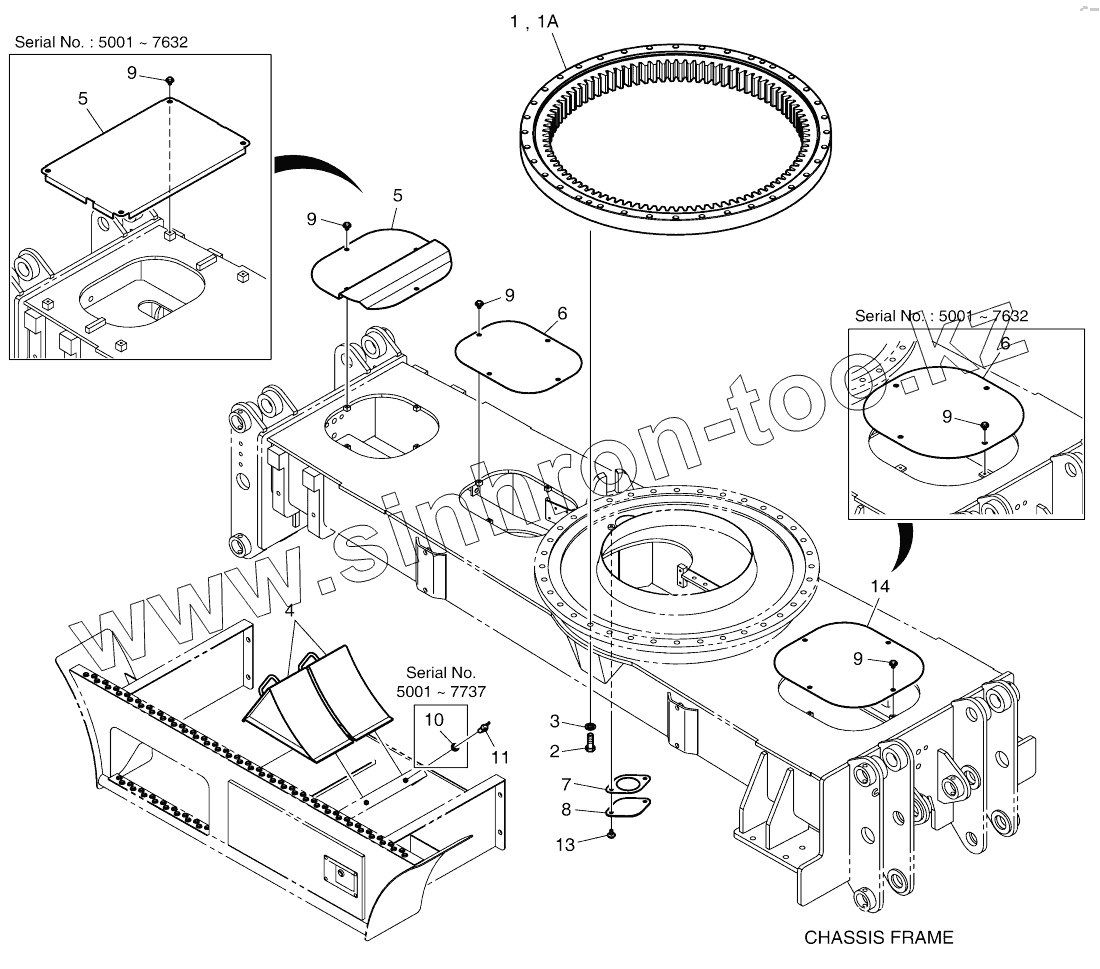

Каталог запасных частей к технике: Doosan DX140W. CHASSIS COMPONENTS (1)

Тип техники

Марка

Модель

Схема

230-00071E

160611-00124

1

1

1

1A

1A

2

3

4

5

5

5

5

5

5

6

6

6

6

6

6

6

6

6

7

8

9

9

9

9

9

9

9

9

9

9

10

11

13

14

Позиция на иллюстрации	Заводской номер детали		Название детали
230-00071E	230-00071E		CHASSIS COMPONENTS
160611-00124	160611-00124		COMPONENTS ASSY, CHASSIS
1	109-00165A		BEARING, SWING
1	140109-00031		BEARING, SWING
1	140109-00012A		BEARING, SWING
1A	180-00297D2		Seal
1A	401107-00750		SEAL
2	S0770066		Bolt
3	2114-9012A		WASHER;HARD
4	K1000867		CHOCK, WHEEL
5	621-02815A		COVER
5	110508-03278		COVER
6	621-02825A		COVER
6	110508-03277		COVER
6	110508-20259		COVER
7	180-00463		PACKING
8	621-02938B		COVER
9	DS0025014		BOLT
9	DS0025014		BOLT
10	S5102603		WASHER;SPRING M10
11	S3056203		BOLT, WING
13	DS0025023		Bolt
14	110508-03276		COVER

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
