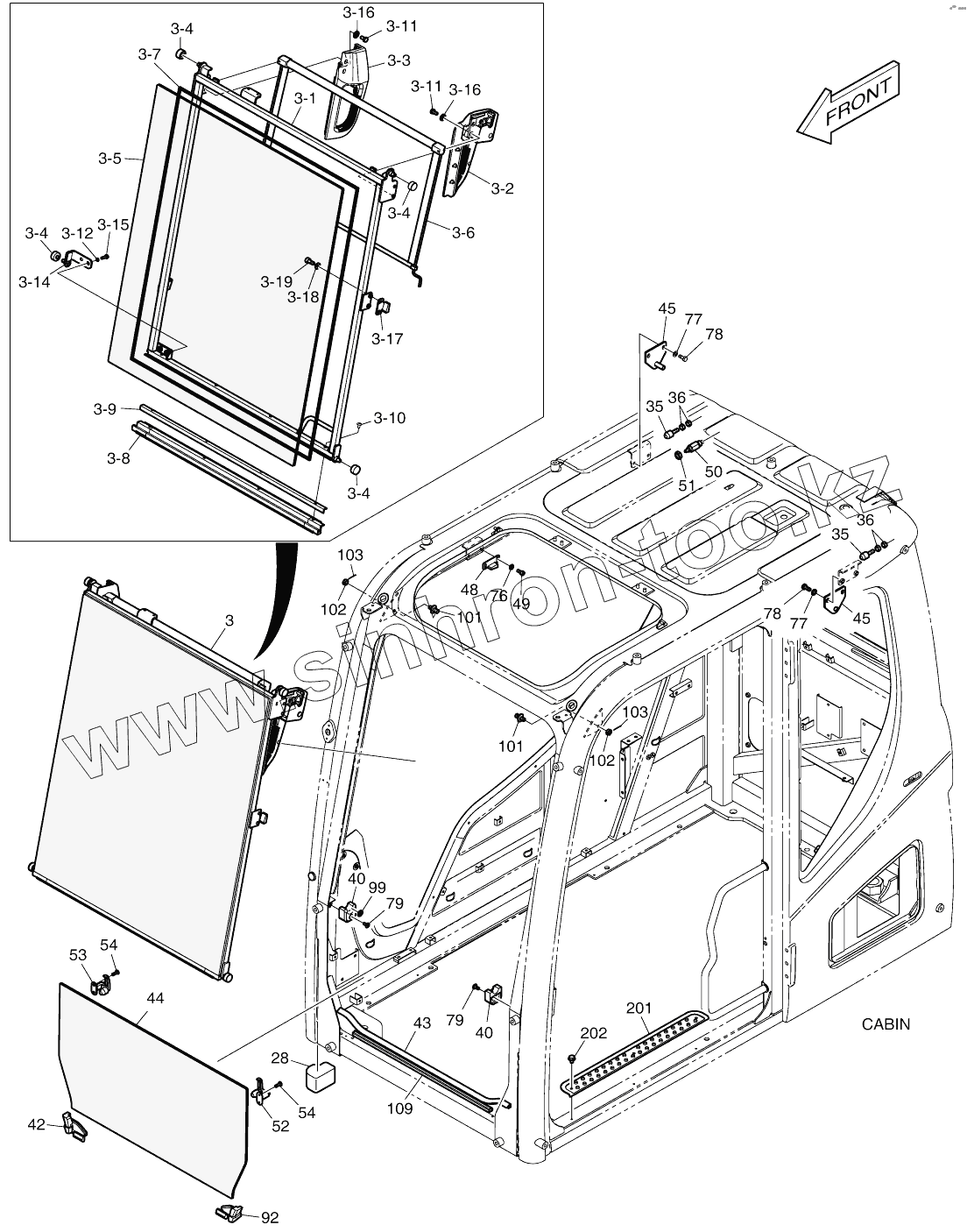

Каталог запасных частей к технике: Doosan DX140W. CABIN (2) - ROPS

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
3
3
3-1
3-2
3-3
3-4
3-4
3-4
3-4
3-5
3-6
3-7
3-8
3-9
3-10
3-11
3-11
3-12
3-14
3-15
3-16
3-16
3-17
3-18
3-19
28
35
35
36
36
40
40
42
43
44
45
45
48
49
50
51
52
53
54
54
76
77
77
78
78
79
79
92
99
101
101
102
102
103
103
109
201
202
Позиция на иллюстрации Заводской номер детали Название детали
220101-01146G 220101-01146G CABIN ASSY
220101-01146K 220101-01146K CABIN ASSY
220101-01146L 220101-01146L CABIN ASSY
220101-01146N 220101-01146N CABIN ASSY
3 220205-00242A DOOR ASSY, SLIDE
3 220205-00242E DOOR ASSY, SLIDE
3-1 FRAME ASSY FRAME ASSY, SLIDE DOOR
3-2 100601-00062A CATCH ASSY, SLIDE
3-3 100601-00063A CATCH ASSY, SLIDE
3-4 900131-00014A ROLLER, SLIDE DOOR
3-5 500119-00064 GLASS, SLIDE DOOR
3-6 220208-00002A SUNVISOR
3-7 180313-00003A DAMPER, GLASS
3-8 101588-00011A TRIM, RUBBER
3-9 250105-00066B PLATE, TRIM
3-10 2120-2166D53 SCREW
3-11 2120-2166D56 BOLT
3-12 2114-1898D2 WASHER M8
3-13 2120-2166D52 BOLT
3-14 110406-00337B BRACKET
3-15 2120-2166D16 BOLT
3-16 2114-1898D15 Washer
3-17 110956-00028 STOPPER, DOOR
3-18 2114-1898D3 WASHER
3-19 S2204566 BOLT
28 K1057869 FOAM
35 K1057644 STOPPER, RUBBER
36 2121-1311D2 NUT M8X1.25
40 110956-00029A STOPPER, ROLLER
42 110956-00030C STOPPER, RUBBER
43 101588-00015C TRIM, FRONT INNER
44 500119-00063C GLASS, FRONT, LOWER
45 K1026121A STRIKER
48 161-00619B STOPPER
49 S2204566 BOLT
50 549-00086 SWITCH
51 S4034833 NUT
52 100601-00013 CATCH
53 100601-00014 CATCH
54 S3452843 SCREW
76 2114-1898D3 WASHER
77 2114-1898D14 WASHER
78 2120-2166D5 BOLT M8X1.25X20
79 2120-2166D10 SCREW M6X1.0X14
92 110956-00031C STOPPER
99 120808-00157 WASHER
101 101583-00043B STRIKER
102 120314-00003 NUT, SLOTTED
103 S5735371 PIN, SPLIT
109 101588-00065 TRIM
201 110955-00048 STEP, CABIN DOOR
202 S2004366 BOLT, HEX FLANGE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
