Каталог запасных частей к технике: Doosan DX140W. BUCKET CYLINDER (8192 ~)

Тип техники

Марка

Модель

Схема

K9002307

K9002307

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

19

20

20

21

22

23

24

24

25

26

26

27

27

28

28

29

29

30

31

32

33

34

35

36

37

38

38

39

39

40

40

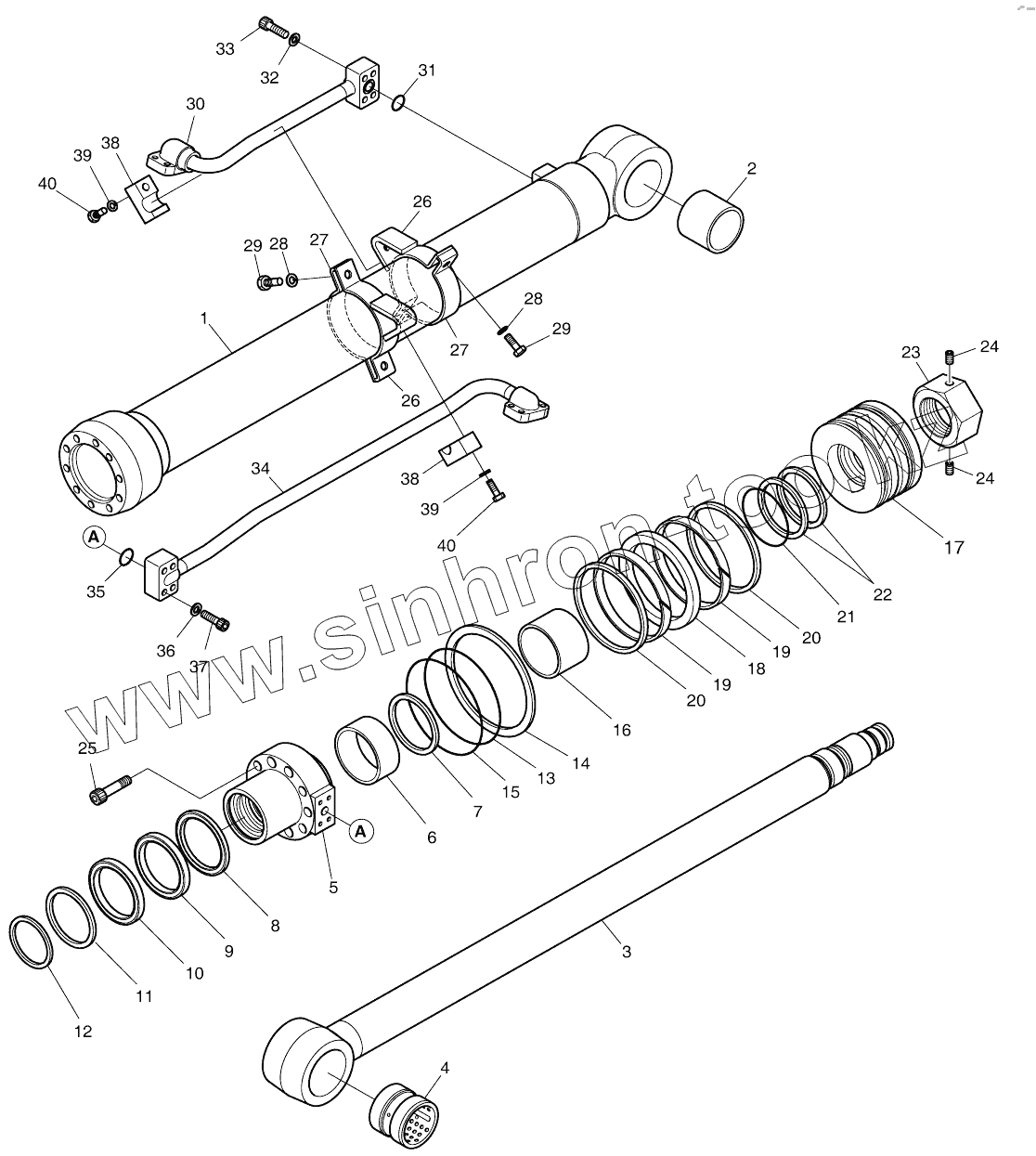

Позиция на иллюстрации	Заводской номер детали		Название детали
400310-00388B	400310-00388B		CYLINDER, BUCKET
K9002307	K9002307		SEAL KIT, BUCKET
1	420406-02119-DG		TUBE ASSY
2	K1004106		BUSH, ROLLED
3	400337-00345A-DG		ROD, CYLINDER
4	131004-00022A		BUSHING, CARBURIZING
5	110508-09411A-DG		COVER, ROD
6	131005-00061		BUSHING, DU
7	1.115-00032		RING, RETAINING
8	SEAL, BUFFER		SEAL, BUFFER
9	U-PACKING		U-packing
10	RING, BACK UP		Ring, back up
11	WIPER, DUST		WIPER, DUST
12	115-00052		RING, RETAINING
13	O-RING		O-ring
14	RING, BACK UP		Ring, back up
15	O-RING		O-ring
16	K9001428		RING, CUSHION
17	K9001429		PISTON
18	SEAL, SLIPPER		Seal, slipper
19	RING, WEAR		RING, WEAR
20	RING, DUST		RING, DUST
21	O-RING		O-ring
22	BACK UP RING		BACK UP RING
23	120312-00267A		NUT, PISTON
24	S3523836		Screw, set
25	S2218961		BOLT
26	K9001432-DG		BAND, PIPE
27	110902-00340-DG		BAND, PIPE
28	S5100603		WASHER;SPRING
29	S0558153		BOLT M10X1.5X30
30	K9001433-DG		PIPE ASSY
31	S8000201		O-RING
32	S5100503		WASHER
33	S2209561		BOLT
34	K9001434-DG		PIPE ASSY, R
35	S8000201		O-RING
36	S5100503		WASHER
37	S2209561		BOLT
38	K9001435-DG		CLAMP, PIPE
39	S5100603		WASHER;SPRING
40	S0512553		BOLT

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
