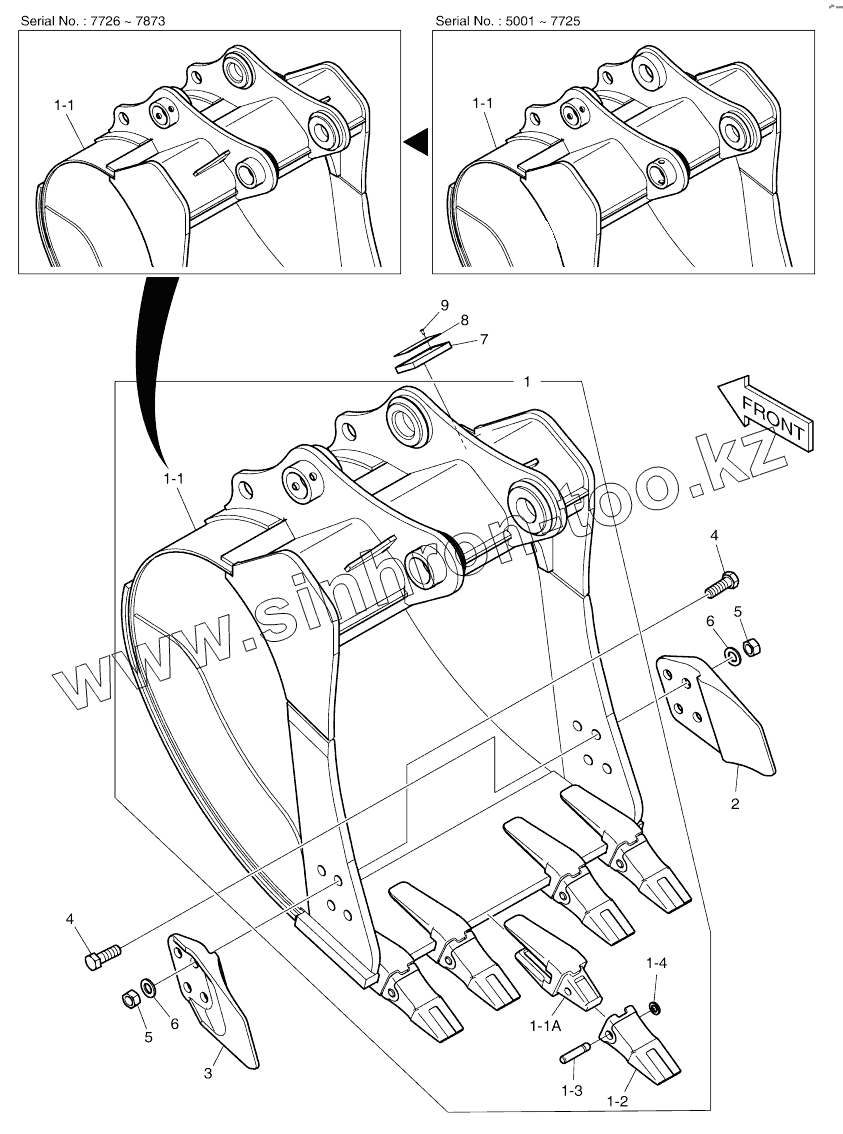

Каталог запасных частей к технике: Doosan DX140W. BUCKET ASSY - 0.48m3 (36") - SIDE PIN

Тип техники

Марка

Модель

Схема

K1013152

230104-01213

230104-01213A

230104-01213B

1

1-1

1-1

1-1

1-1

1-1

1-1

1-1

1-1

1-1

1-1

1-1

1-1

1-1A

1-2

1-3

1-4

2

3

4

4

5

5

6

6

7

8

9

Позиция на иллюстрации	Заводской номер детали		Название детали
K1013152	K1013152		BUCKET ASSY
230104-01213	230104-01213		BUCKET ASSY
230104-01213A	230104-01213A		BUCKET ASSY
230104-01213B	230104-01213B		BUCKET ASSY
1	K1013153		BUCKET ASSY
1-1	K1013154		BUCKET, WELD
1-1	230104-01215		BUCKET, WELD
1-1	230104-01215A		BUCKET, WELD
1-1	230104-01215B		BUCKET, WELD
1-1A	2713-1222A		ADAPTER;TOOTH
1-2	713-00022		POINT;TOOTH
1-3	2705-1022		PIN;LOCKING
1-4	2114-1859		WASHER;LOCKING
2	2713-1228A		CUTTER;SIDE(R)
3	2713-1229A		CUTTER;SIDE(L)
4	S0574761		BOLT M24X3.0X70
5	S4013333		NUT M24
6	2114-1831A		WASHER;HARDEN
7	110913-00289A		CASE, BUCKET NAME PLATE
8	950209-04415A		PLATE, NAME
9	DS0501007		RIVET

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
