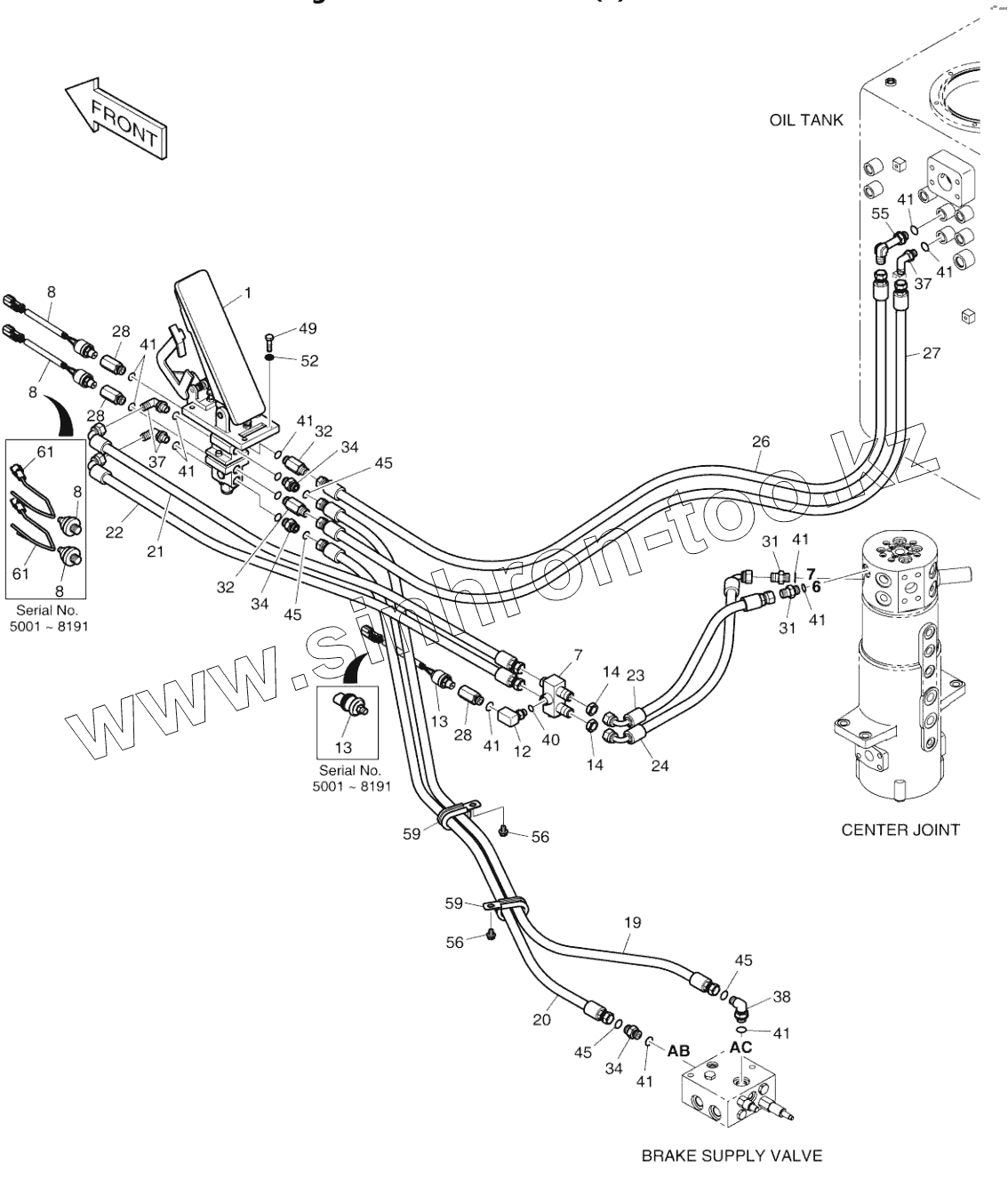

Каталог запасных частей к технике: Doosan DX140W. BRAKE PIPING (1)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
7
8
8
8
8
8
8
8
8
12
13
13
13
13
13
13
14
14
19
20
21
22
23
24
26
27
28
28
28
31
31
32
32
34
34
34
37
37
38
40
41
41
41
41
41
41
41
41
41
41
45
45
45
45
49
52
55
56
56
59
59
61
61
Позиция на иллюстрации Заводской номер детали Название детали
400-01422E 400-01422E BRAKE PIPING ASSY
1 420-00470A VALVE, FOOT BRAKE
1 410102-00031 VALVE, FOOT BRAKE
7 420-00282 VALVE, SHUTTLE
8 549-00010 SWITCH;PRESSURE
8 301413-00340 SWITCH, OIL PRESSURE
12 DS2308018 ELBOW
13 549-00107 SWITCH, PRESSURE
13 301413-00337 SWITCH, OIL PRESSURE
14 121-00010D1 NUT
19 DS2011486 HOSE
20 DS2011485 HOSE
21 DS2093049 HOSE
22 DS2093279 HOSE
23 DS2093259 HOSE
24 DS2091023 HOSE
26 DS2094057 HOSE
27 DS2094056 HOSE
28 181-00182 Reducer
31 2181-1126D7 ADAPTER PFO3/8-PF3/8
32 2181-1126D27 ADAPTER PFO3/8-PF3/8
34 2181-4133D2 ADAPTER PF3/8-UNF3/8
37 2181-1702D5 ELBOW PF3/8-PF3/8
38 2181-2815D6 ELBOW
40 S8000111 O-RING
41 S8000141 O-RING
45 S8030061 O-RING
49 S0555966 BOLT
52 S5102503 WASHER;SPRING
55 2181-1702D51 Elbow
56 K1001029 BOLT
59 124-00209D2 CLIP
61 530-00067 Harness
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
