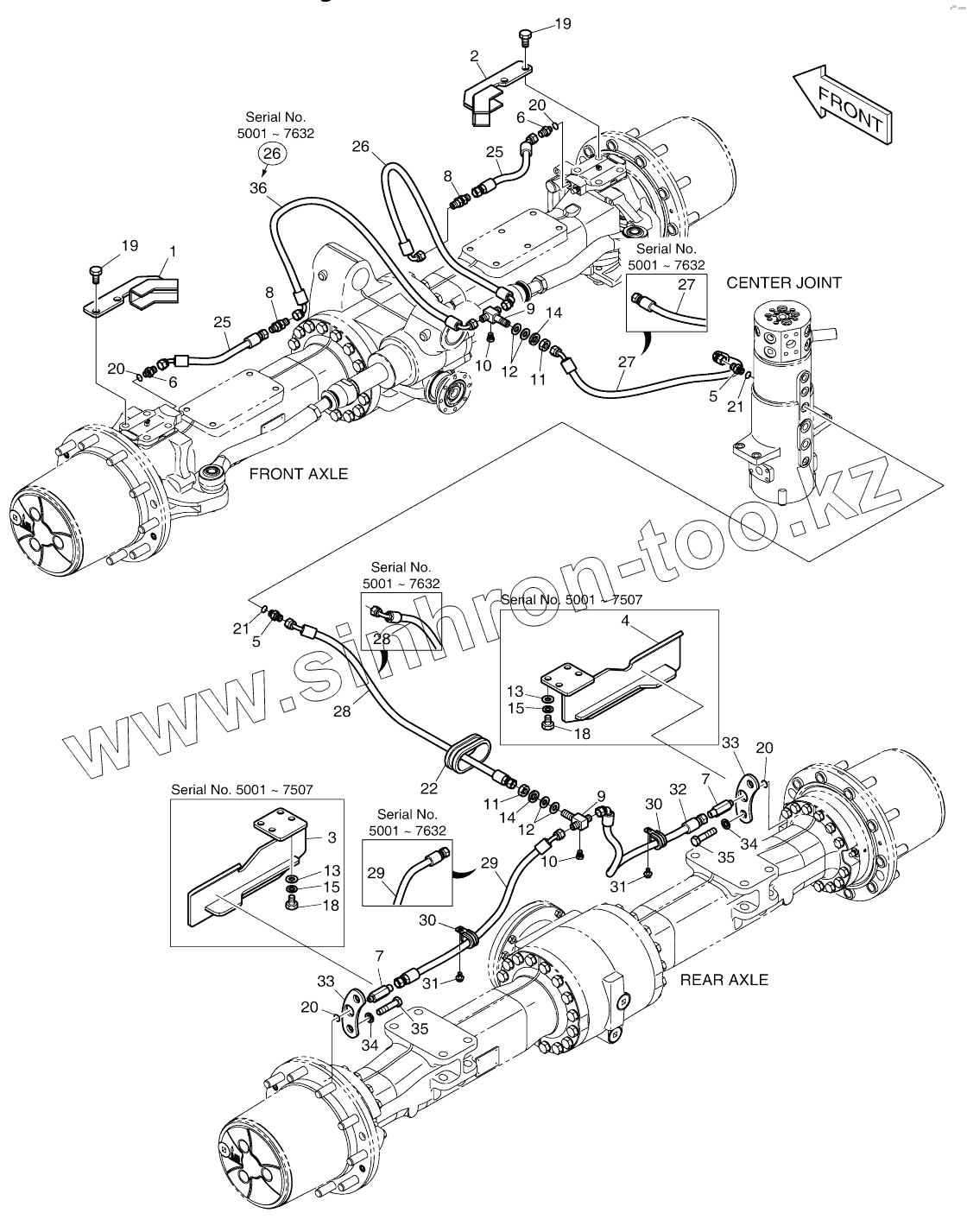

Каталог запасных частей к технике: Doosan DX140W. BRAKE PIPING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
420212-02183
420212-02183
K1013649G
K1013649G
1
1
2
2
3
4
5
5
6
6
7
7
8
8
9
9
9
9
9
9
10
10
11
11
12
12
13
13
14
14
15
15
18
18
19
19
20
20
20
20
20
20
20
20
21
21
22
25
25
25
25
26
26
26
26
27
27
27
27
27
27
28
28
28
28
29
29
29
29
29
29
29
29
29
30
30
31
31
32
32
33
33
34
34
35
35
36
Позиция на иллюстрации Заводской номер детали Название детали
420212-02183 420212-02183 PIPING, BRAKE
K1013649G K1013649G BRAKE PIPING
1 110508-14293 COVER, BRAKE
1 621-02854A COVER, FRONT
2 621-02855A COVER, FRONT
2 110508-14294 COVER, BRAKE
3 621-02856E COVER, REAR
4 621-02857E COVER, REAR
5 2181-1126D7 ADAPTER PFO3/8-PF3/8
6 2181-1126D55 Adapter
7 DS2213184 ADAPTER
8 2181-2718 ADAPTER
9 2181-2300 Tee
9 K1051834 TEE
10 2181-2047A PLUG
11 2121-1284 Nut
12 S5010913 WASHER M16
13 S5010713 WASHER;PLAIN
14 S5103001 Washer, spring
15 S5102703 WASHER;SPRING M10
18 S0515266 Bolt
19 S0521466 BOLT M16X2.0X40
20 S8000121 O-RING
20 DS2851078 O-ring
21 S8000141 O-RING
22 DS7601023 BUSHING, RUBBER
25 DS2092127 HOSE
25 DS2095043 Hose
26 DS2091024 HOSE
26 DS2059604 HOSE ASSY, HYDRAULIC
27 DS2093009 HOSE
27 2184-1076D159 HOSE PF3/8-1200L
28 DS2093010 HOSE
28 2184-1070D50 HOSE
29 DS2094114 HOSE
29 DS2092042 HOSE
29 DS2092003 HOSE ASSY, HYDRAULIC
30 124-00208D4 CLIP D26/M8
31 K1001029 BOLT
32 DS2093292 HOSE
32 DS2093384 HOSE
33 250122-00077 PLATE, SUPPORT
34 K1014251 WASHER
35 S0565666 Bolt
36 DS2059605 HOSE ASSY, HYDRAULIC
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
