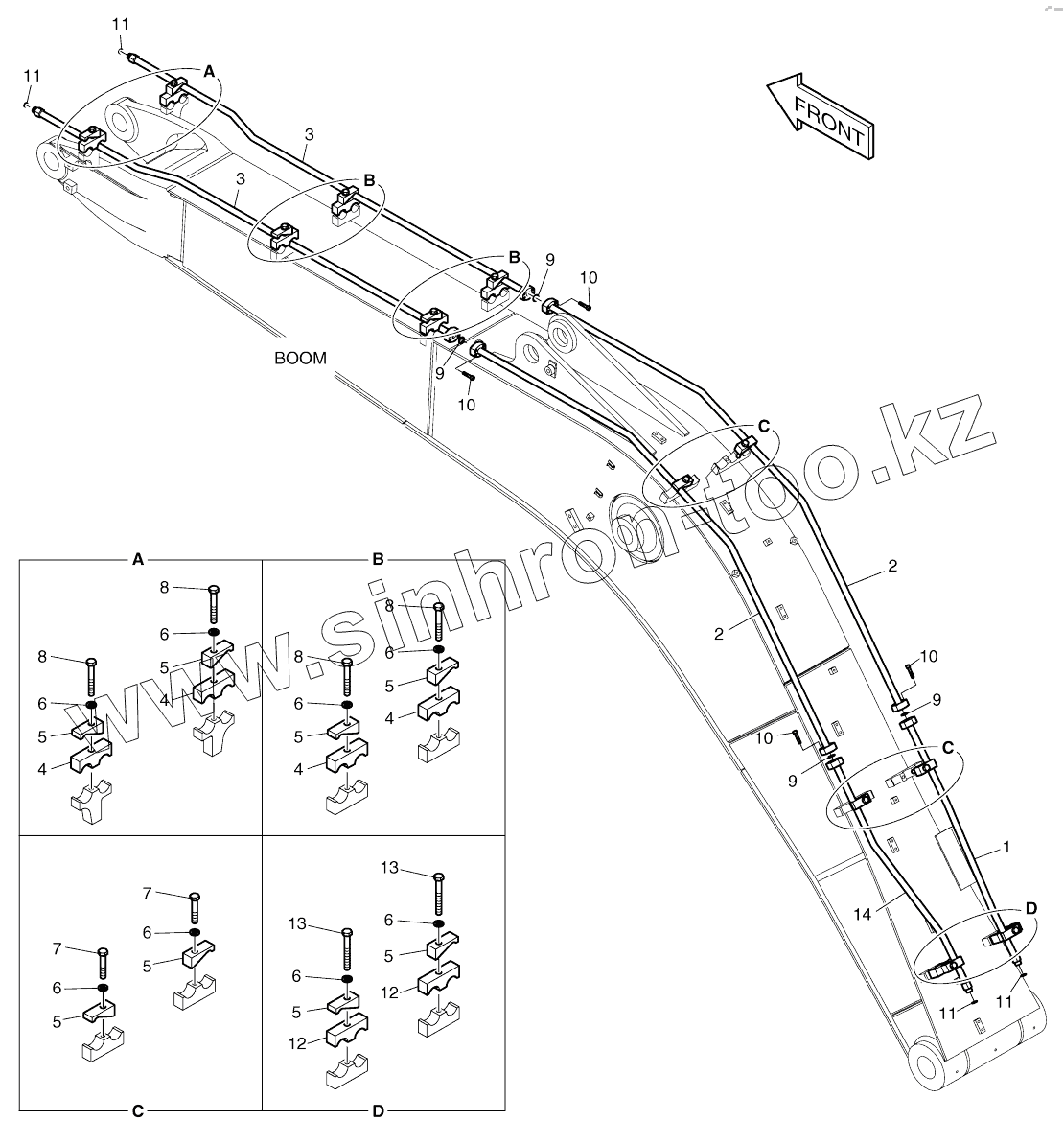

Каталог запасных частей к технике: Doosan DX140W. BOOM PIPING - BOOM 4.6M ROTATING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
420212-14337
420212-14337
420212-14337
420212-14337
400-01365
400-01365
400-01365
400-01365
1
2
2
3
3
4
4
4
4
5
5
5
5
5
5
5
5
6
6
6
6
6
6
6
6
7
7
8
8
8
8
9
9
9
9
9
9
9
9
9
9
10
10
10
10
11
11
11
11
12
12
13
13
14
Позиция на иллюстрации Заводской номер детали Название детали
420212-14337 420212-14337 PIPING, BOOM, ROTATING, 4.6M
400-01365 400-01365 BOOM PIPING
1 140-01533C PIPE
2 140-01616 PIPE
3 140-01535 PIPE
4 K1004348 CLAMP, PIPE
5 K1004349 CLAMP
6 S5102703 WASHER;SPRING M10
7 S0561366 BOLT
8 S0561566 Bolt
9 2180-1026D30 O-RING
9 DS2856001 O-RING
10 S2209466 BOLT
11 S8030081 O-RING
12 K1000845A CLAMP, PIPE
13 S0561766 BOLT
14 K1000844 PIPE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
