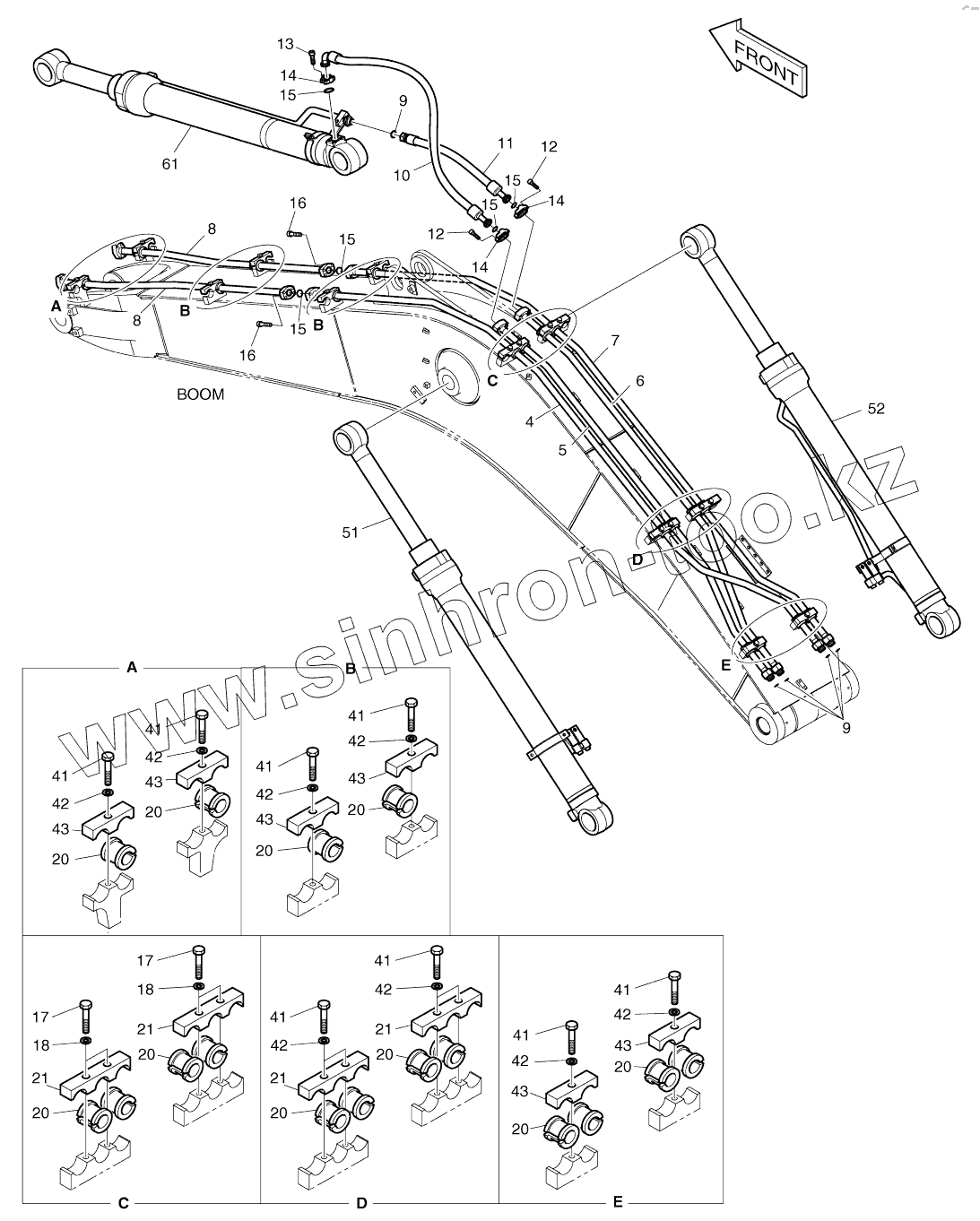

Каталог запасных частей к технике: Doosan DX140W. BOOM PIPING - 4.3M

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
420212-02193
420212-02193
K1018872A
K1018872A
4
5
6
7
7
8
8
9
9
10
11
12
12
13
14
14
14
15
15
15
15
15
16
16
17
17
18
18
20
20
20
20
20
20
20
20
20
20
21
21
21
21
21
21
21
21
41
41
41
41
41
41
41
41
42
42
42
42
42
42
42
42
43
43
43
43
43
43
51
52
61
61
Позиция на иллюстрации Заводской номер детали Название детали
420212-02193 420212-02193 BOOM PIPING
K1018872A K1018872A BOOM PIPING
4 140-01522E PIPE
5 140-01536B PIPE
6 140-01537B PIPE
7 140-01538E PIPE
7 420207-02047 PIPE
8 K1000843A PIPE
9 S8030121 O-RING
10 DS2040643 HOSE
11 DS2016061 HOSE
12 S2212366 BOLT M10X1.5X35
13 S2212266 BOLT;SOCKET M10X1.5X30
14 2181-9079 FLANGE
15 2180-1026D2 O-RING
16 S2212566 BOLT;SOCKET M10X1.5X45
17 S0560866 BOLT
18 S5102703 WASHER;SPRING M10
20 K1000294A RUBBER
21 K1004317 CLAMP, PIPE
21 120208-00368 CLAMP, PIPE
41 S0560866 BOLT
42 S5102703 WASHER;SPRING M10
43 K1004316 CLAMP, PIPE
51 440-00408B BOOM CYLINDER
52 440-00409B BOOM CYLINDER
61 440-00410B ARM CYLINDER
61 400305-00374 CYLINDER, ARM
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
