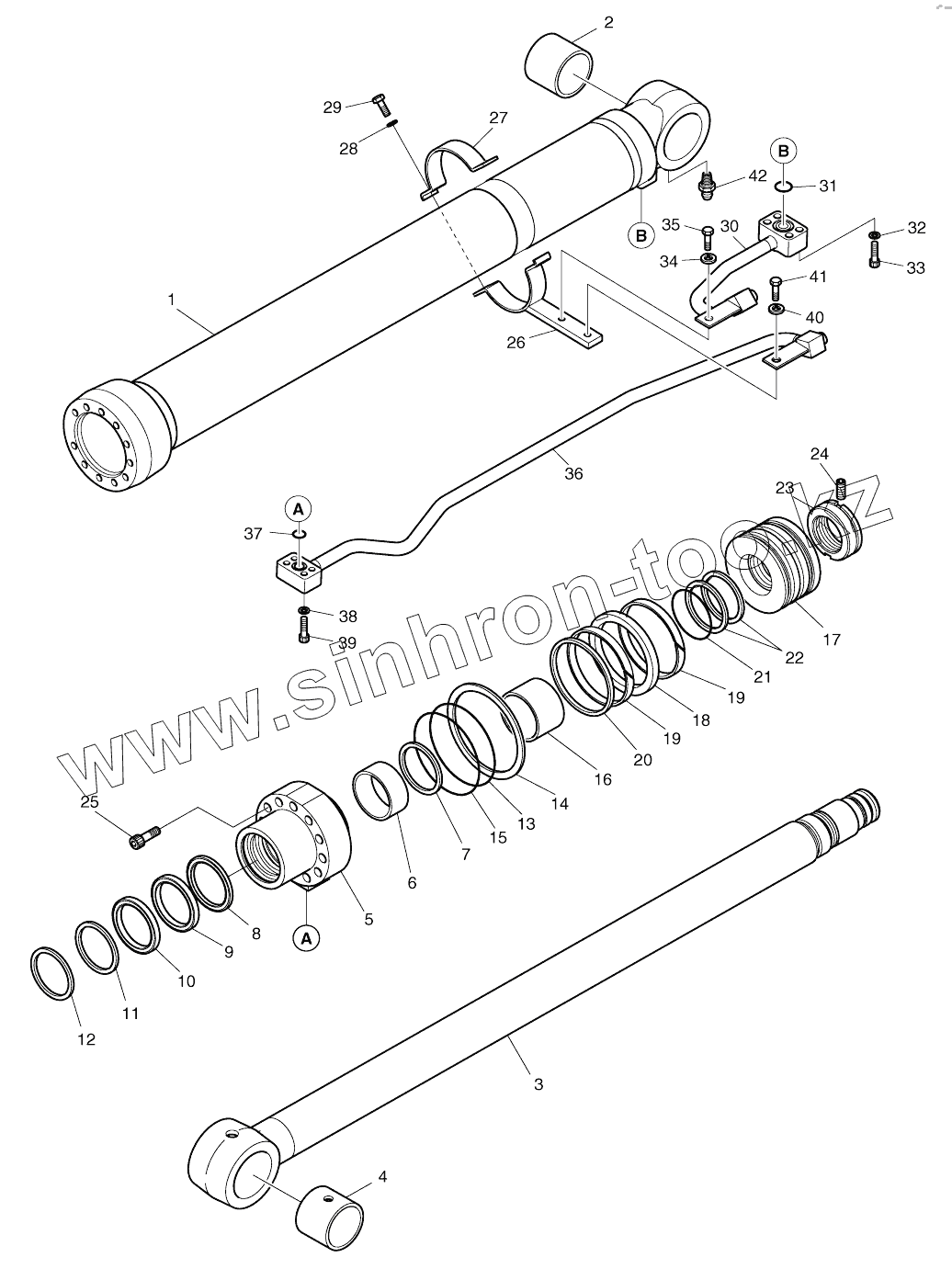

Каталог запасных частей к технике: Doosan DX140W. BOOM CYLINDER - R.H. (5001 ~ 8191)

Тип техники

Марка

Модель

Схема

440-00409B

K9002306

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

Позиция на иллюстрации	Заводской номер детали		Название детали
440-00409B	440-00409B		BOOM CYLINDER
K9002306	K9002306		SEAL KIT
1	K9001381		TUBE ASSY
2	110-00244		BUSH
3	K9001383		ROD ASSY
4	110-00244		BUSH
5	K9001384		COVER, ROD
6	110-00082		DD-BUSH
7	115-00052		RING, RETAINING
8	K9001385		SEAL, BUFFER
9	K9001386		U-PACKING
10	K9001396		RING, BACK UP
11	115-00060		WIPER, DUST
12	115-00050		RING, RETAINING
13	S8011051		O-RING
14	1.180-00268		RING, BACK UP
15	S8011101		O-ring
16	K9001387		RING, CUSHION
17	K9001388		PISTON
18	K9001389		SEAL, SLIPPER
19	115-00056		RING, WEAR
20	K9001390		RING, DUST
21	180-00247		O-RING
22	1.180-00269		RING, BACK UP
23	121-00043		NUT, PISTON
24	1.120-00219		SCREW
25	S2219071		BOLT, HEX. SOCKET
26	K9001391		BAND ASSY, PIPE
27	124-00055		BAND, PIPE
28	S5100603		WASHER;SPRING
29	S0558153		BOLT M10X1.5X30
30	K9001394		PIPE ASSY-H
31	S8000281		O-RING
32	S5100603		WASHER;SPRING
33	S2212761		BOLT;SOCKET
34	S5100603		WASHER;SPRING
35	S0511863		BOLT;HEX.
36	K9001395		PIPE ASSY-R
37	S8000201		O-RING
38	S5100503		WASHER
39	S2209561		BOLT
40	S5100603		WASHER;SPRING
41	S0511863		BOLT;HEX.
42	S6710032		NIPPLE;GREASE

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
