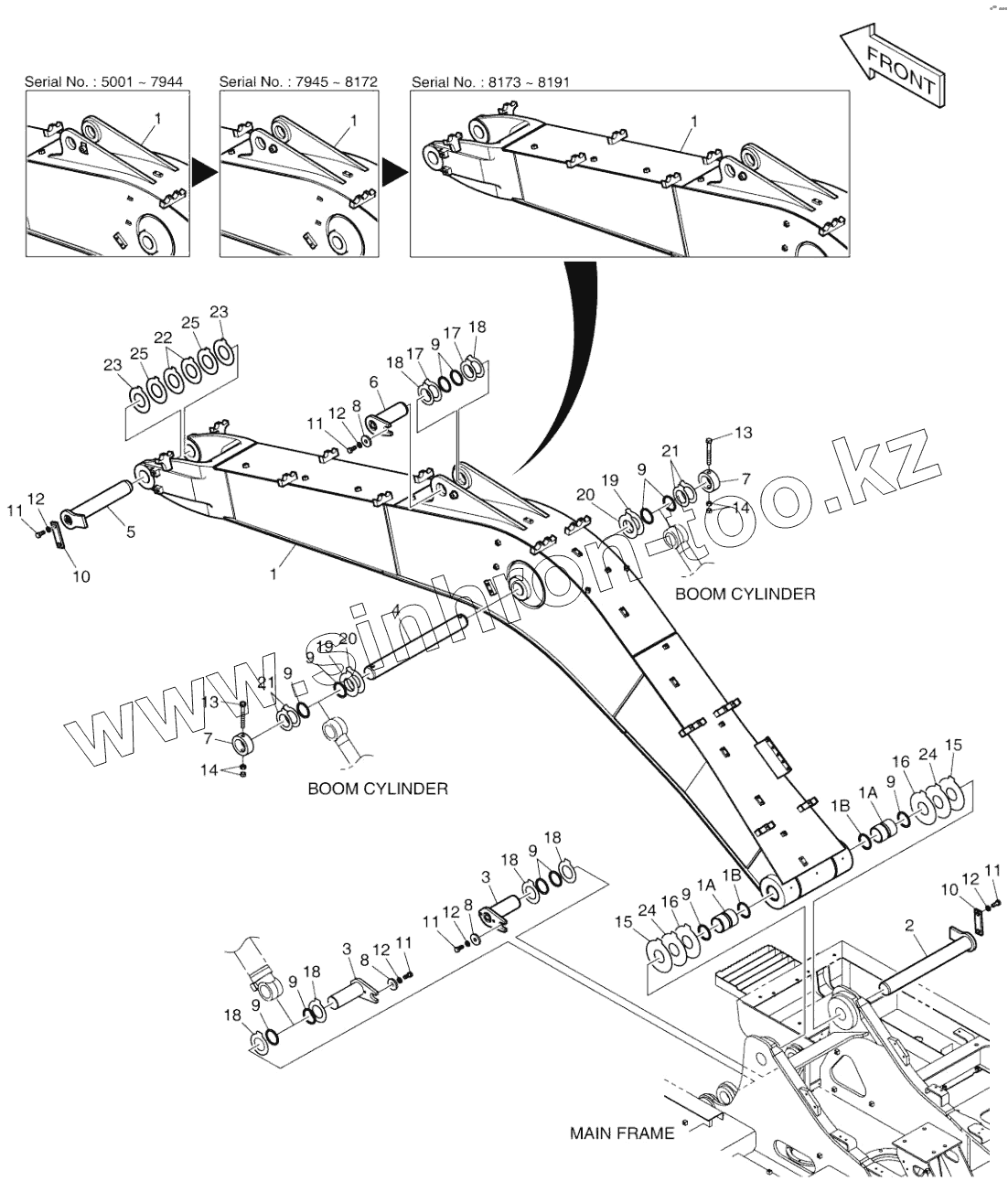

Каталог запасных частей к технике: Doosan DX140W. BOOM - 4.6M

Тип техники

Марка

Модель

Схема

701-00555C

701-00555C

230207-00117

230207-00117

230207-00118

230207-00118

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1A

1A

1A

1A

1B

1B

2

2

3

3

3

3

3

3

4

5

6

6

7

7

7

7

8

8

8

9

9

9

9

9

9

9

9

9

10

10

10

10

11

11

11

11

11

12

12

12

12

12

13

13

14

14

15

15

16

16

17

17

18

18

18

18

18

18

19

19

20

20

21

21

22

23

23

24

24

25

25

Позиция на иллюстрации	Заводской номер детали		Название детали
701-00555C	701-00555C		BOOM ASSY
230207-00117	230207-00117		BOOM ASSY
230207-00118	230207-00118		BOOM ASSY
1	701-00558E		BOOM SUB ASSY
1	701-00558G		BOOM SUB ASSY
1	230211-00085		BOOM
1	230211-00085A		BOOM
1	230211-00085B		BOOM, MACHINE
1	230211-00085E		BOOM, MACHINE
1	230211-00085G		BOOM, MACHINING
1	230211-00085H		BOOM, MACHINE
1A	110-00240		BUSHING
1A	131008-00041B		BUSHING, SINTERING
1B	2180-1106BD4		SEAL;DUST
2	123-00671B		PIN
2	120501-03985		PIN, BOOM FOOT
3	K1038739		PIN
3	120501-01038		PIN
3	120501-03125		PIN, BOOM CYL. HEAD
4	K1004508A		PIN
5	K1038740		PIN
6	K1038741		PIN
6	120501-01039		PIN
7	2116-1532A		STOPPER
7	110956-00509		STOPPER
8	2116-1060D6		STOPPER
9	2180-1106BD4		SEAL;DUST
10	621-03710A		PLATE, STOPPER
10	250201-03148		PLATE, STOPPER
11	S0521366		BOLT M16X2.0X35
12	S5102906		WASHER
13	S0566966		BOLT M16X2.0X140
14	S4012933		NUT
15	DS7752023		SHIM
16	DS7752011		SHIM
17	DS7752004		SHIM
18	DS7752005		SHIM
19	DS7752006		SHIM
20	DS7752007		SHIM
21	DS7752003		SHIM
22	DS7752008		SHIM
23	DS7752009		SHIM
24	DS7752089		SHIM
25	DS7752090		SHIM

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
