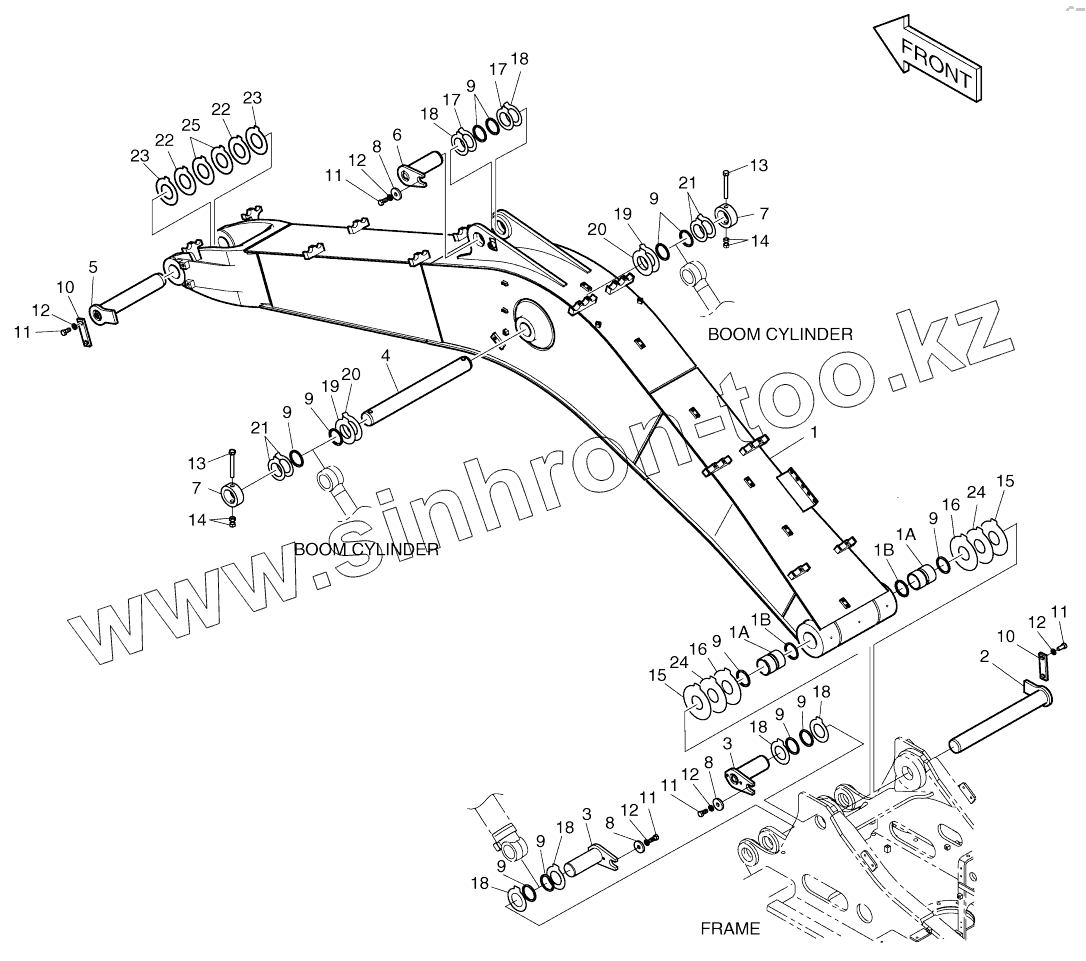

Каталог запасных частей к технике: Doosan DX140W. BOOM - 4.3M

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
701-00540L
701-00540L
701-00540L
701-00540L
701-00540L
230207-00068
230207-00068
230207-00068
230207-00068
230207-00068
1
1
1
1
1
1
1
1
1
1
1A
1A
1A
1A
1B
1B
1B
1B
2
2
3
3
3
3
3
3
4
4
5
6
6
7
7
7
7
7
7
8
8
8
9
9
9
9
9
9
9
9
9
9
10
10
10
10
11
11
11
11
11
12
12
12
12
12
13
13
14
14
15
15
16
16
17
17
18
18
18
18
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
Позиция на иллюстрации Заводской номер детали Название детали
701-00540L 701-00540L BOOM ASSY
230207-00068 230207-00068 BOOM ASSY
1 701-00541C BOOM SUB ASSY
1 701-00541E BOOM SUB ASSY
1 230211-00041 BOOM SUB ASSY
1 230211-00041A BOOM, MACHINE
1 230211-00041B BOOM, MACHINE
1 230211-00041C BOOM, MACHINE
1 230211-00041E BOOM, MACHINE
1 230211-00041G BOOM, MACHINE
1 230211-00041H BOOM, MACHINING
1 230211-00041L BOOM, MACHINE
1A 110-00240 BUSHING
1A 131008-00041B BUSHING, SINTERING
1B 2180-1106BD4 SEAL;DUST
1B DS5502004 SEAL, DUST
2 123-00671B PIN
2 120501-03985 PIN, BOOM FOOT
3 K1038739 PIN
3 120501-01038 PIN
3 120501-03125 PIN, BOOM CYL. HEAD
4 K1004508A PIN
4 120501-02607 PIN, CENTER, BOOM
5 K1038740 PIN
6 K1038741 PIN
6 120501-01039 PIN
7 2116-1532A STOPPER
7 110956-00371 STOPPER
7 110956-00509 STOPPER
8 2116-1060D6 STOPPER
9 2180-1106BD4 SEAL;DUST
10 621-03710A PLATE, STOPPER
10 250201-03148 PLATE, STOPPER
11 S0521366 BOLT M16X2.0X35
12 S5102906 WASHER
13 S0566966 BOLT M16X2.0X140
14 S4012933 NUT
15 DS7752023 SHIM
16 DS7752011 SHIM
17 DS7752004 SHIM
18 DS7752005 SHIM
19 DS7752006 SHIM
20 DS7752007 SHIM
21 DS7752003 SHIM
22 DS7752008 SHIM
23 DS7752009 SHIM
24 DS7752089 SHIM
25 DS7752090 SHIM
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
