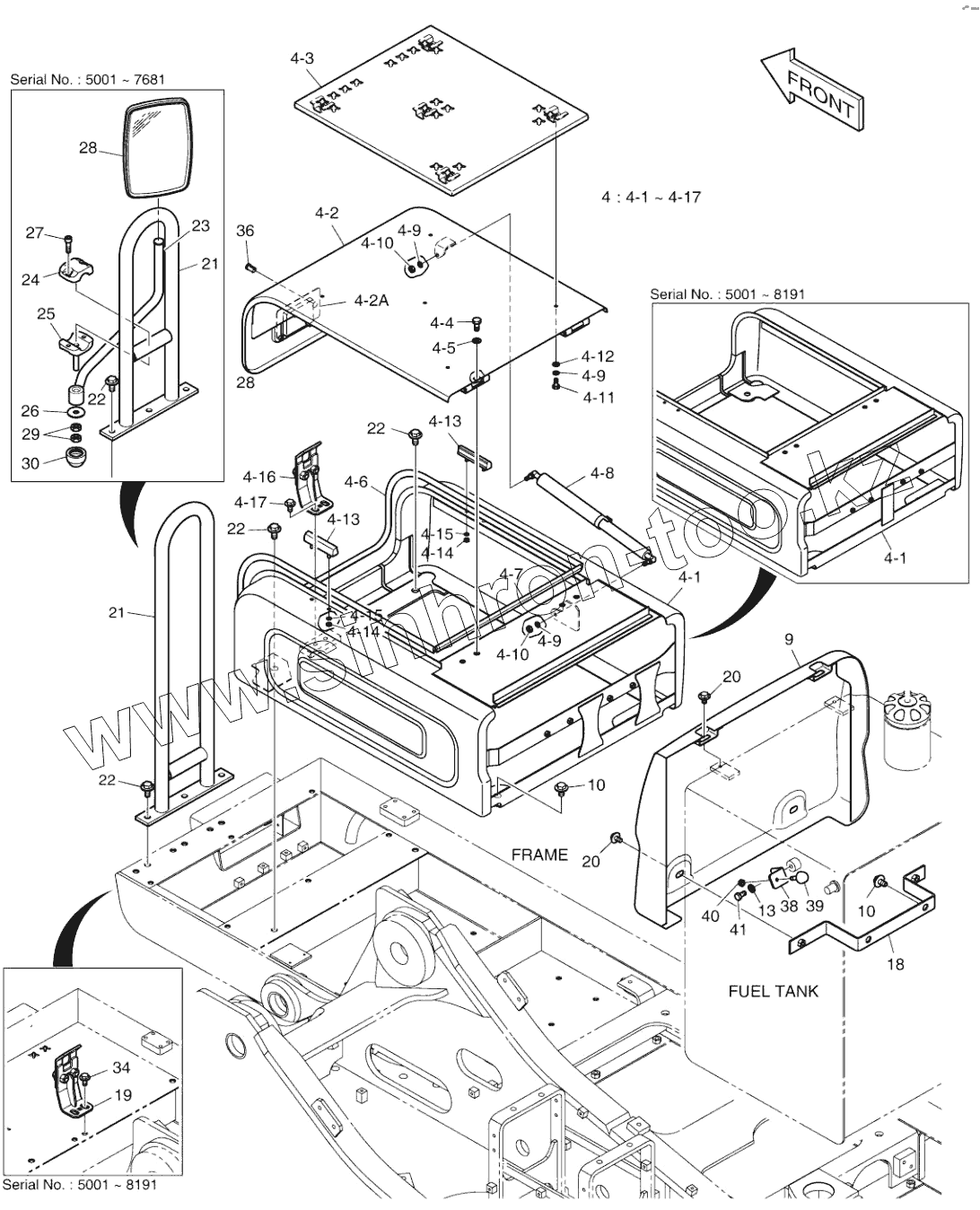

Каталог запасных частей к технике: Doosan DX140W. BATTERY COVER

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
621-03043H
4
4
4
4-1
4-1
4-2
4-2A
4-3
4-4
4-5
4-6
4-7
4-8
4-8
4-9
4-9
4-9
4-10
4-10
4-11
4-12
4-13
4-13
4-13
4-13
4-14
4-14
4-15
4-15
4-16
4-17
9
10
10
13
18
19
20
20
21
21
21
21
22
22
22
22
23
24
25
26
27
28
28
29
30
34
36
38
39
40
41
Позиция на иллюстрации Заводской номер детали Название детали
621-03043H 621-03043H COVER ASSY
4 621-02951E COVER, BATTERY
4 110503-00010 COVER, BATTERY
4 110503-00010A COVER, BATTERY
4-1 COVER Cover
4-2 621-02952B COVER
4-2A 125-00071A LATCH, FRONT
4-3 621-02954A COVER
4-4 S0512066 BOLT
4-5 S5010613 WASHER;PLAIN
4-6 BUSHING Bushing, rubber
4-7 BUSHING Bushing, rubber
4-8 K1040636 CYLINDER, GAS
4-8 400315-00028 CYLINDER, GAS
4-9 S5102503 WASHER;SPRING
4-10 S4012533 NUT M8X1.25
4-11 S0508866 BOLT
4-12 S5010513 WASHER;PLAIN M8
4-13 K1005305 STOPPER, RUBBER
4-13 110956-00362 STOPPER, RUBBER
4-14 S4012333 NUT M6X1.0
4-15 S5102303 WASHER;SPRING M6
4-16 110406-01255 BRACKET, CATCH
4-17 DS0025022 BOLT
9 621-02940A COVER, TANK
10 DS0025015 BOLT
13 S5010713 WASHER;PLAIN
18 195-02813A BRACKET
19 K1004417B BRACKET
20 DS0025014 BOLT
21 145-00110A STAY
21 101582-00201 STAY
22 DS0025025 BOLT
23 145-00106B STAY, MIRROR
24 124-00306A CLAMP
25 124-00307B CLAMP
26 2114-1058D68 WASHER
27 S2212366 BOLT M10X1.5X35
28 903-00068 MIRROR;MAIN
29 S4012733 NUT M12
30 161-00580 CAP, RUBBER
34 DS0025023 Bolt
36 K1004630 KEY, CYLINDER
38 K1012283 PLATE
39 K1001260A Stopper
40 S4012633 NUT M10X1.5
41 S0515066 Bolt
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
