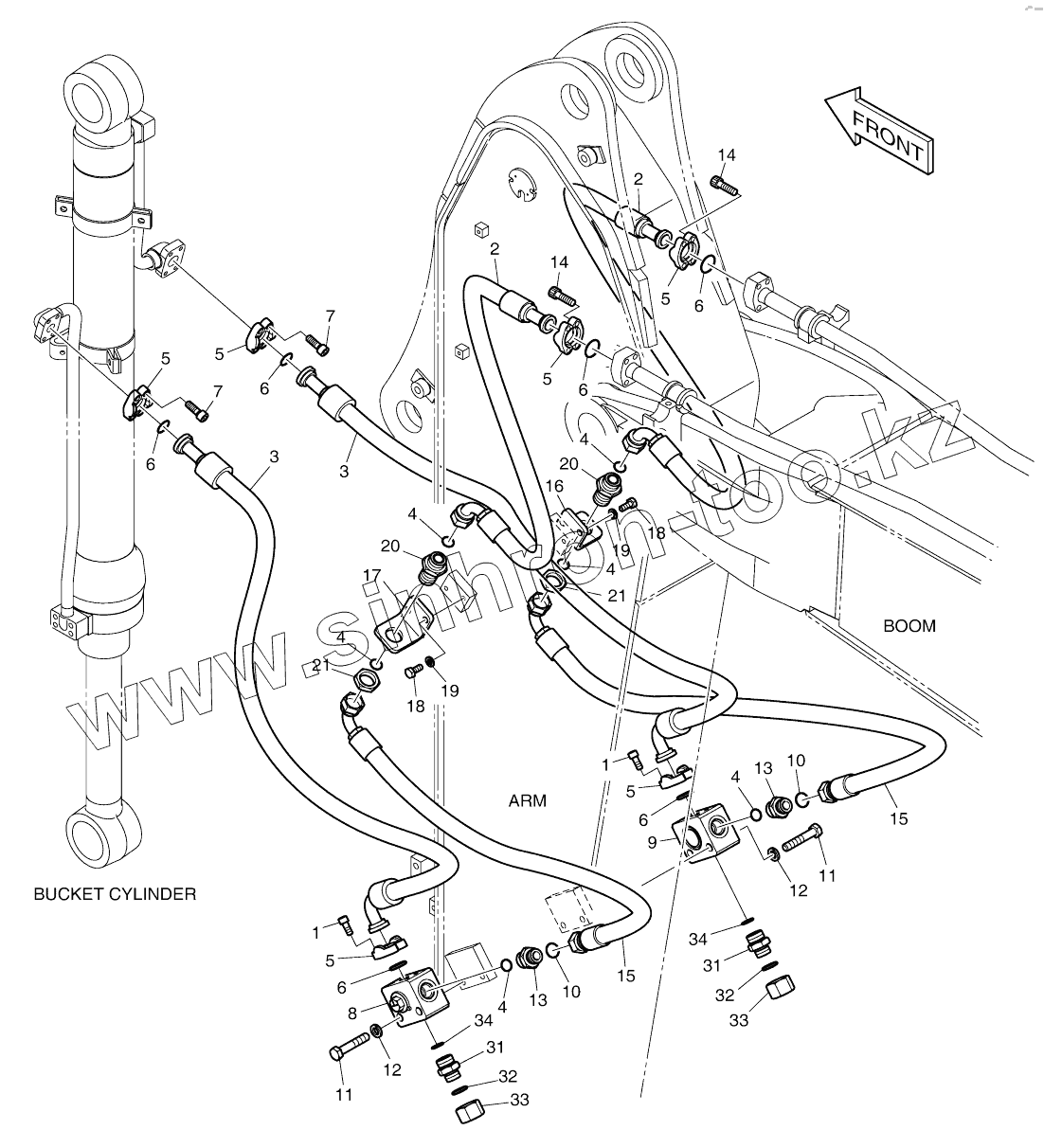

Каталог запасных частей к технике: Doosan DX140W. ARM PIPING - ARM 2.5M (CLAMSHELL)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
4
4
4
4
4
5
5
5
5
5
5
6
6
6
6
6
6
7
7
8
9
10
10
11
11
12
12
13
13
14
14
15
15
16
17
18
18
19
19
20
20
21
21
31
31
32
32
33
33
34
34
Позиция на иллюстрации Заводской номер детали Название детали
420212-10198 420212-10198 PIPING, CLAMSHELL, ARM
K1017980B K1017980B CLAMSHELL PIPING
1 S2212066 BOLT;SOCKET M10X1.5X25
2 DS2025098 HOSE
3 DS2040451 HOSE
4 S8030121 O-RING
5 2181-9079 FLANGE
6 2180-1026D2 O-RING
7 S2212266 BOLT;SOCKET M10X1.5X30
8 K1002939 VALVE, SWITCH
9 K1002940 VALVE, SWITCH
10 S8000231 O-RING
11 S0563466 BOLT
12 120804-00080 WASHER
13 2181-4133D5 ADAPTER
14 S2212366 BOLT M10X1.5X35
15 DS20131061 HOSE
16 K1015093 BRACKET
17 K1014759 BRACKET
18 S0512066 BOLT
19 S5102603 WASHER;SPRING M10
20 DS2415007 ADAPTER 2UNF1 3/16
21 121-00010D8 NUT UNF1 3/16
31 2181-4133D5 ADAPTER
32 S8000231 O-RING
33 2181-2817D1 CAP
34 S8030121 O-RING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
