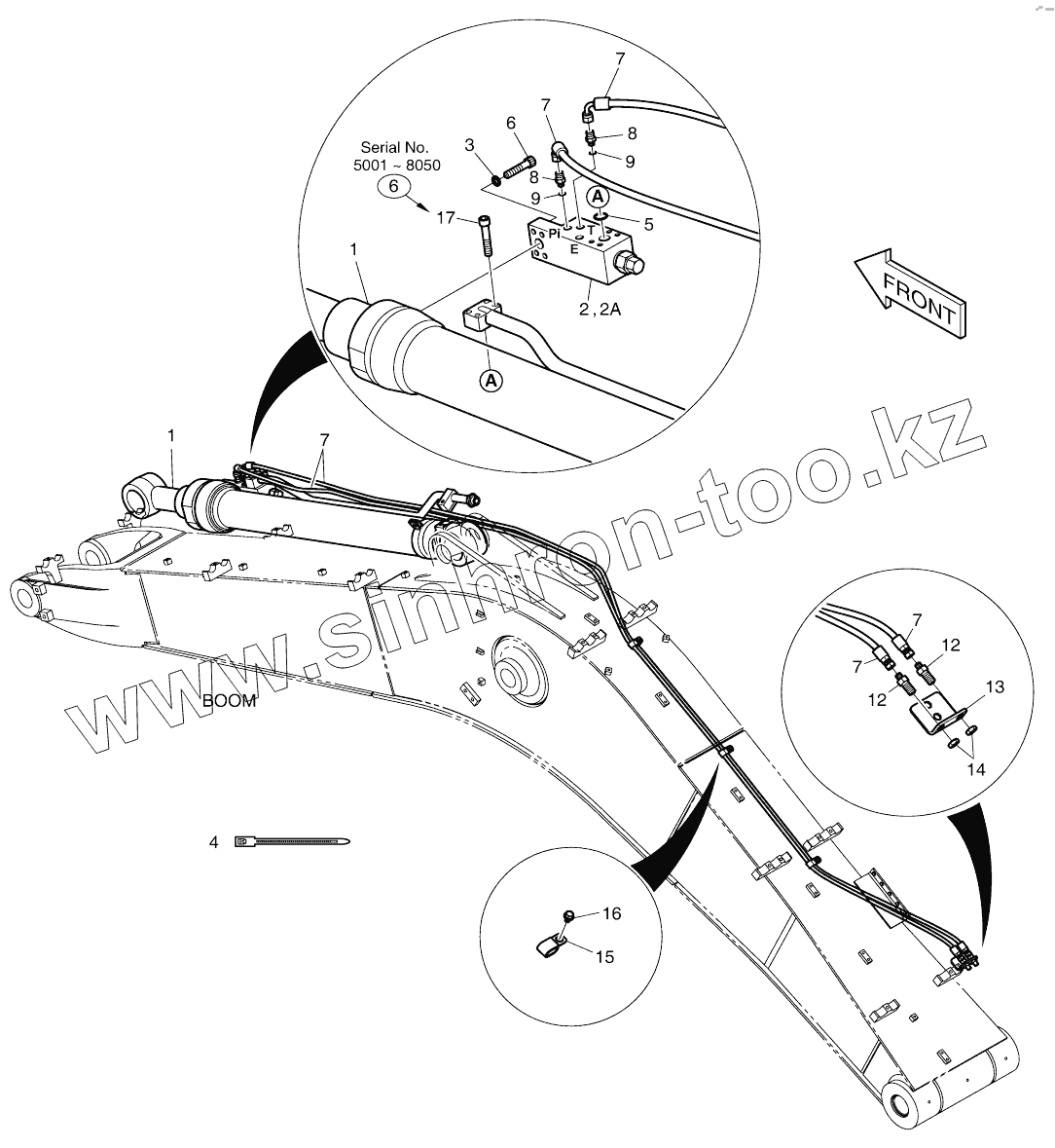

Каталог запасных частей к технике: Doosan DX140W. ARM LOCK VALVE PIPING - BOOM 4.6M

Тип техники

Марка

Модель

Схема

400-01506B

420212-08310

1

1

1

1

1

1

2

2

2

2A

2A

3

4

5

6

6

6

6

7

7

7

7

7

8

8

9

9

12

12

13

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
400-01506B	400-01506B		ARM LOCK V/V PIPING
420212-08310	420212-08310		ARM LOCK V/V PIPING
1	440-00487B		CYLINDER, ARM
1	400305-00602		CYLINDER, ARM
1	400305-00602A		CYLINDER, ARM, LOCK VALVE
2	420-00003A		VALVE;LOCK
2	410114-00164		VALVE, LOCK
2	410114-00164A		VALVE, LOCK, LH
2A	K9000998		SEAL KIT
2A	401107-01305		SEAL KIT
3	S5110601		WASHER;SPRING
4	2124-1084D3		Clip, band
5	2180-1026D2		O-RING
6	S2212666		BOLT M10X1.5X50
6	S2212666		BOLT M10X1.5X50
7	2184-1046D217		HOSE
8	2181-1126D14		ADAPTER;S PFO-PF1/4
9	S8000111		O-RING
12	DS2410007		ADAPTER
13	K1006957		BRACKET
14	121-00010D7		NUT
15	124-00199D5		Clip
16	K1001029		BOLT
17	S2212366		BOLT M10X1.5X35

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
