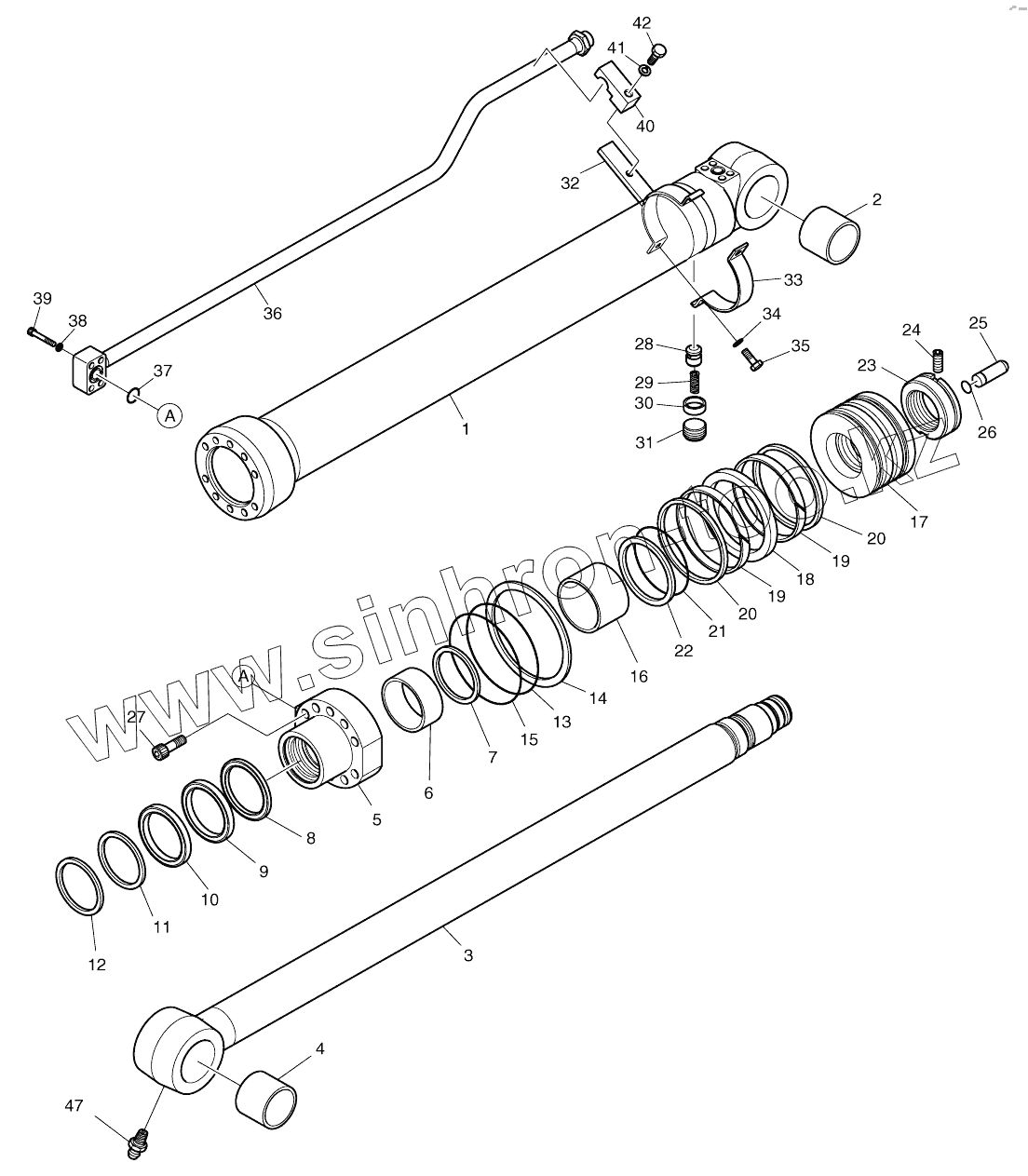

Каталог запасных частей к технике: Doosan DX140W. ARM CYLINDER-2.5m (5001 ~ 8191)

Тип техники

Марка

Модель

Схема

K9002308

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

19

20

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

47

Позиция на иллюстрации	Заводской номер детали		Название детали
440-00425B	440-00425B		ARM CYLINDER
K9002308	K9002308		SEAL KIT
1	K9001417		TUBE ASSY
2	110-00241		BUSHING
3	K9001418		ROD ASSY
4	110-00241		BUSHING
5	K9001400		COVER, ROD
6	110-00097		DD-BUSH
7	K9001401		RING, RETAINING
8	K9001402		SEAL, BUFFER
9	K9001403		U-PACKING
10	K9001404		RING, BACK UP
11	115-00084		WIPER, DUST
12	115-00063		RING, RETAINING
13	S8011101		O-ring
14	K9001405		RING, BACK UP
15	S8011151		O-RING
16	K9001406		RING, CUSHION
17	K9001407		PISTON
18	K9001408		SEAL, SLIPPER
19	115-00085		RING, WEAR
20	K9001409		RING, DUST
21	180-00276		O-RING
22	K9001410		RING, BACK UP
23	121-00046		NUT, PISTON
24	1.120-00219		SCREW
25	424-00059		PLUNGER, CUSHION
26	115-00081		RING, STOP
27	S2222171		BOLT
28	1.420-00039		VALVE, CHECK
29	1.131-00009		SPRING
30	1.195-00022		SUPPORT, SPRING
31	2181-1116D3		PLUG;HEX. SOCKET
32	K9001411		PIPE BAND ASSY
33	124-00085		BAND, PIPE
34	S5100603		WASHER;SPRING
35	S0558153		BOLT M10X1.5X30
36	K9001412		PIPE ASSY-R
37	S8000281		O-RING
38	S5100603		WASHER;SPRING
39	S2212761		BOLT;SOCKET
40	K9001413		CLAMP, PIPE
41	S5102903		WASHER;SPRING
42	S0565451		BOLT
47	S6710032		NIPPLE;GREASE

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
