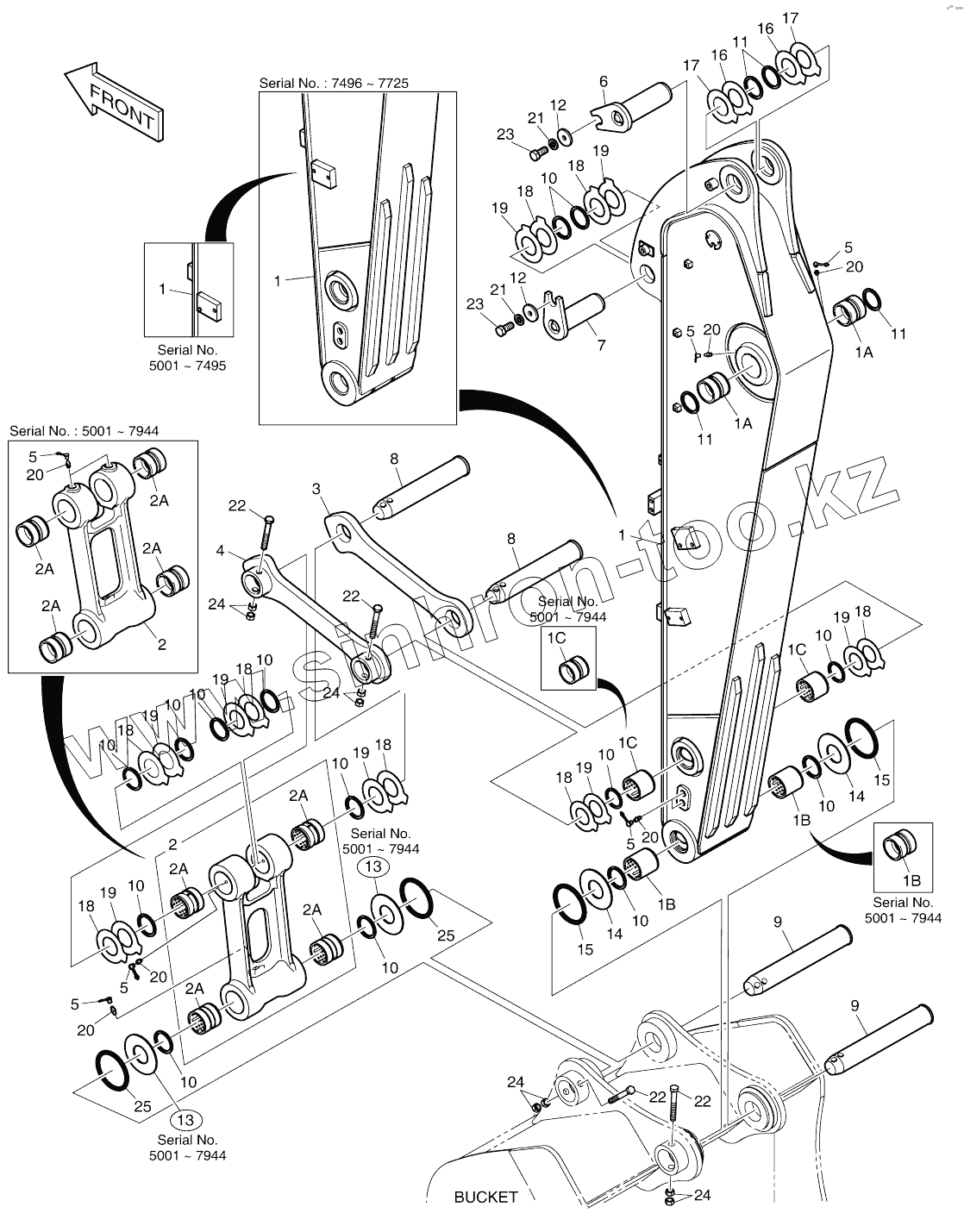

Каталог запасных частей к технике: Doosan DX140W. ARM 2.1M
701-00544G
701-00544G
230201-00156
230201-00156
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1A
1A
1A
1A
1B
1B
1B
1B
1B
1B
1C
1C
1C
1C
1C
1C
2
2
2
2
2
2
2A
2A
2A
2A
2A
2A
2A
2A
2A
2A
2A
2A
2A
2A
2A
2A
3
3
4
4
5
5
5
5
5
5
6
6
7
7
8
8
8
8
9
9
9
9
9
9
10
10
10
10
10
10
10
10
10
10
10
10
10
11
11
11
12
12
13
13
14
14
15
15
15
15
15
15
16
16
17
17
18
18
18
18
18
18
18
18
19
19
19
19
19
19
19
19
20
20
20
20
20
20
21
21
22
22
22
22
23
23
24
24
24
24
25
25
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 701-00544G | 701-00544G | ARM ASSY | |
| 230201-00156 | 230201-00156 | ARM ASSY | |
| 1 | 701-00545G | ARM SUB ASSY | |
| 1 | 230204-00075 | ARM, MACHINE | |
| 1 | 230204-00075A | ARM, MACHINE | |
| 1 | 230204-00075B | ARM, MACHINE | |
| 1 | 230204-00075C | ARM, MACHINE | |
| 1 | 230204-00075E | ARM, MACHINE | |
| 1A | 110-00241 | BUSHING | |
| 1A | 131008-00042B | BUSHING, SINTERING | |
| 1B | 110-00242 | BUSHING | |
| 1B | 131004-00020A | BUSHING | |
| 1C | 110-00243 | BUSHING | |
| 1C | 131004-00021A | BUSHING | |
| 2 | 155-00061 | LINK, PUSH ASS`Y | |
| 2 | 101541-00023B | LINK, PUSH ASS`Y | |
| 2 | 101541-00165 | LINK ASSY, PUSH | |
| 2A | 110-00245 | BUSHING | |
| 2A | 131004-00022A | BUSHING, CARBURIZING | |
| 3 | 2155-1306B | LINK;GUIDE(R.H) | |
| 3 | 101540-00085 | LINK, GUIDE | |
| 4 | 2155-1307B | LINK;GUIDE(L.H) | |
| 4 | 101540-00086 | LINK, GUIDE | |
| 5 | 160-00020 | CAP;GREASE NIPPLE | |
| 6 | K1038741 | PIN | |
| 6 | 120501-01039 | PIN | |
| 7 | K1038743 | PIN | |
| 7 | 120501-01040 | PIN | |
| 8 | K1007038A | PIN | |
| 8 | 120501-01041 | PIN | |
| 9 | K1038517 | PIN | |
| 9 | 120501-01042 | PIN | |
| 10 | 2180-1106BD3 | SEAL;DUST | |
| 11 | 2180-1106BD4 | SEAL;DUST | |
| 12 | 2116-1060D6 | STOPPER | |
| 13 | 2114-1995B | SPACER | |
| 14 | 2114-1994B | SPACER | |
| 15 | 180-00077D3 | O-RING | |
| 15 | DS2855003 | O-RING | |
| 16 | DS7752006 | SHIM | |
| 17 | DS7752007 | SHIM | |
| 18 | DS7752001 | SHIM | |
| 19 | DS7752002 | SHIM | |
| 20 | S6710041 | NIPPLE;GREASE | |
| 21 | S5102906 | WASHER | |
| 22 | S0566766 | BOLT M16X2.0X115 | |
| 23 | S0521366 | BOLT M16X2.0X35 | |
| 24 | S4012933 | NUT | |
| 25 | DS2854017 | RING, O | |
| 25 | DS2855017 | RING, O |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
