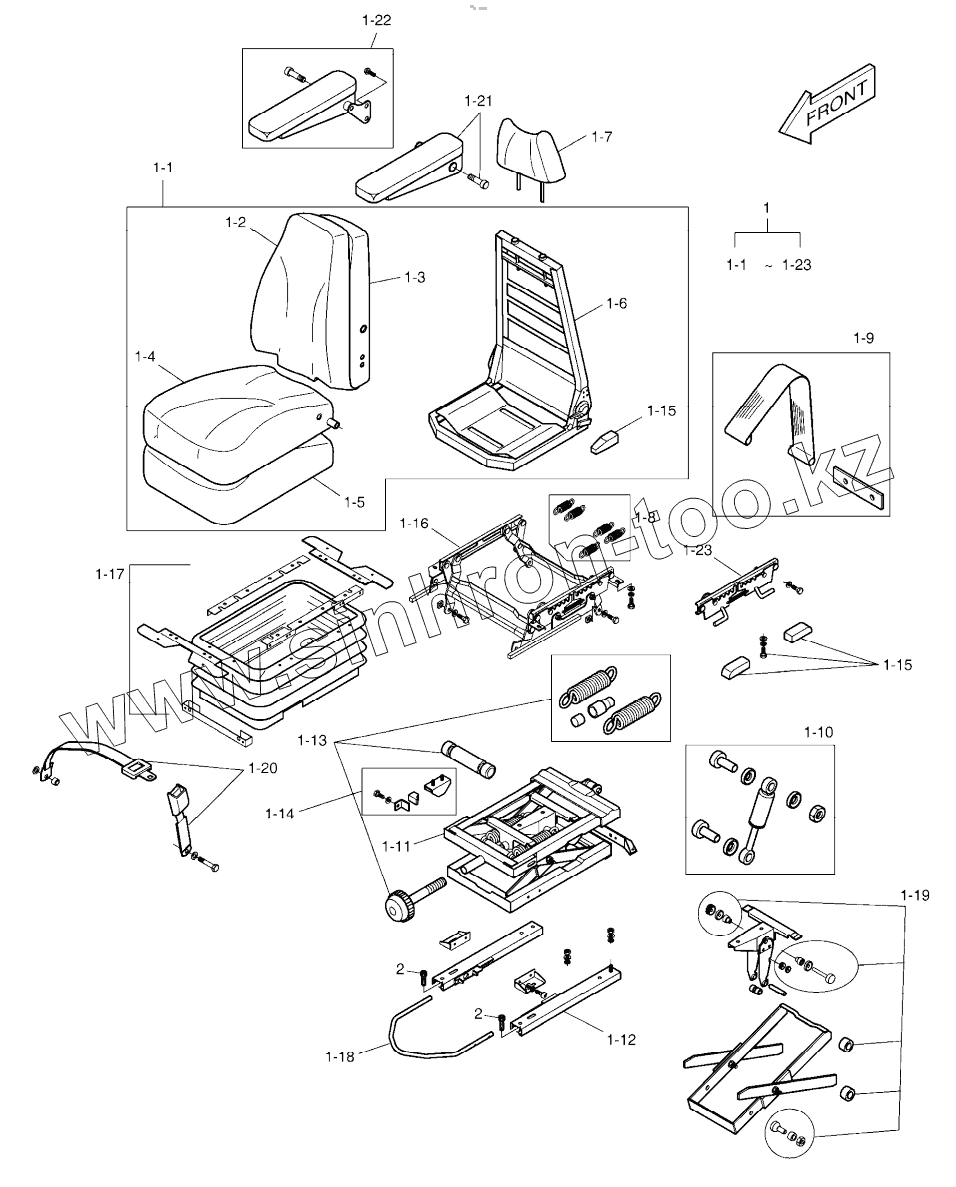

Каталог запасных частей к технике: Doosan DL220. SEAT ASSY-MECHANICAL SUSPENSE

Тип техники

Марка

Модель

Схема

1

1-1

1-1

1-2

1-3

1-4

1-5

1-6

1-7

1-8

1-9

1-10

1-11

1-12

1-13

1-14

1-15

1-15

1-16

1-17

1-18

1-19

1-20

1-21

1-22

1-23

1-23

2

2

Позиция на иллюстрации	Заводской номер детали		Название детали
K1051872	K1051872		SEAT ASS'Y-MECHANICAL SUSP
1	4901-9036		SEAT
1-1	2.161-00017		UPPER ASS'Y
1-2	2.430-00274		BACK COVER
1-3	2.161-00013		BACK FOAM
1-4	1.430-00214		SEAT COVER
1-5	1.161-00013		SEAT FOAM
1-6	1.604-00001		FRAME
1-7	2.429-00040		HEAD REST
1-8	2.131-00382		SPRING, HEIGHT RISER
1-9	2.106-00005		TETHER BELT
1-10	2.161-00011		DAMPER ASS'Y
1-11	2.300-00002		SUSPENSION ASS'Y
1-12	2.195-00020		FORE & AFT ADJUSTER
1-13	2.151-00001		WEIGHT ADJUSTER
1-14	2.416-00037		UPSTOP/BUMPSTOP
1-15	2.172-00001		HANDLE
1-16	2.131-00383		HEIGHT RISER SPRING
1-17	2.430-00385		SUSPENSION COVER
1-18	2.172-00012		SLIDE RAIL HANDLE
1-19	2.109-00088		BEARING KIT
1-20	1.901-00002		SEAT BELT
1-21	2.197-00024		ARM REST-L.H.
1-22	2.197-00025		ARM REST-R.H.
1-23	2.125-00001		HEIGHT RISER LATCH
2	S2208866		BOLT

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
