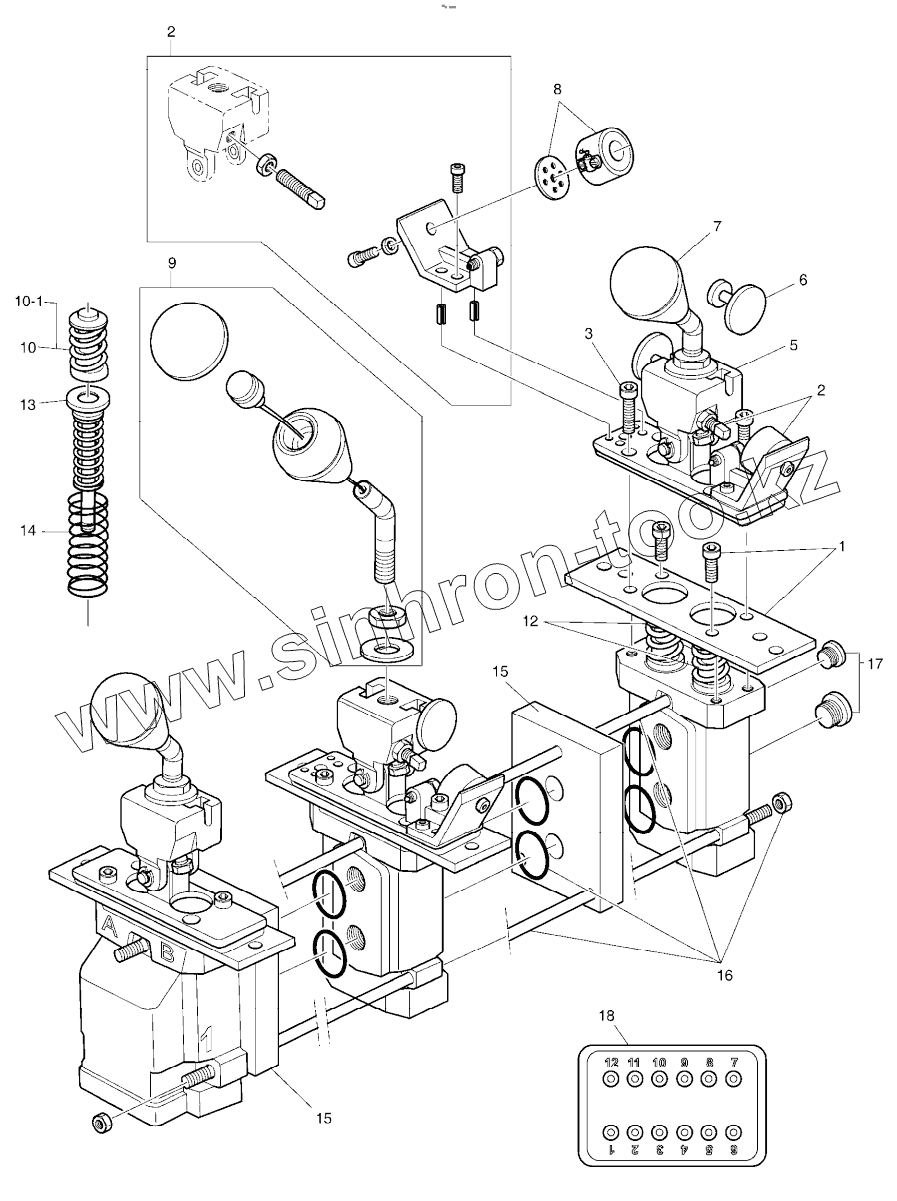

Каталог запасных частей к технике: Doosan DL220. REMOTE CONTROL VALVE - 3SP + 3 LEVER

Тип техники

Марка

Модель

Схема

K1003380A

1

2

2

3

5

6

7

8

9

10

10-1

12

13

14

15

15

16

17

18

Позиция на иллюстрации	Заводской номер детали		Название детали
K1003380A	K1003380A		VALVE, JOYSTICK
1	K9002716		PLATE, MOUNTING
2	K9002717		BRACKET KIT, MAGENT
3	S2203161		BOLT, SOCKET
5	K9002719		BEARING PLATE/LEVER LINK A
6	K9002720		PLATE, ANCHOR
7	K9002731		HANDEL KIT
8	K9002718		MAGNET
9	K9002721		HANDLE KIT, SWITCH
10	K9002722		PIN, PUSH
10-1	K9002723		SEAL KIT, PUSH PIN
12	K9002724		SPRING
13	K9002732		SPRING
14	K9002726		SPRING, RETURN
15	K9002727		BLOCK, SPACE
16	K9002733		ROD KIT, TIE
17	K9002729		PLUG KIT
18	K9002730		CONNECTOR KIT, DEUTSCH

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
