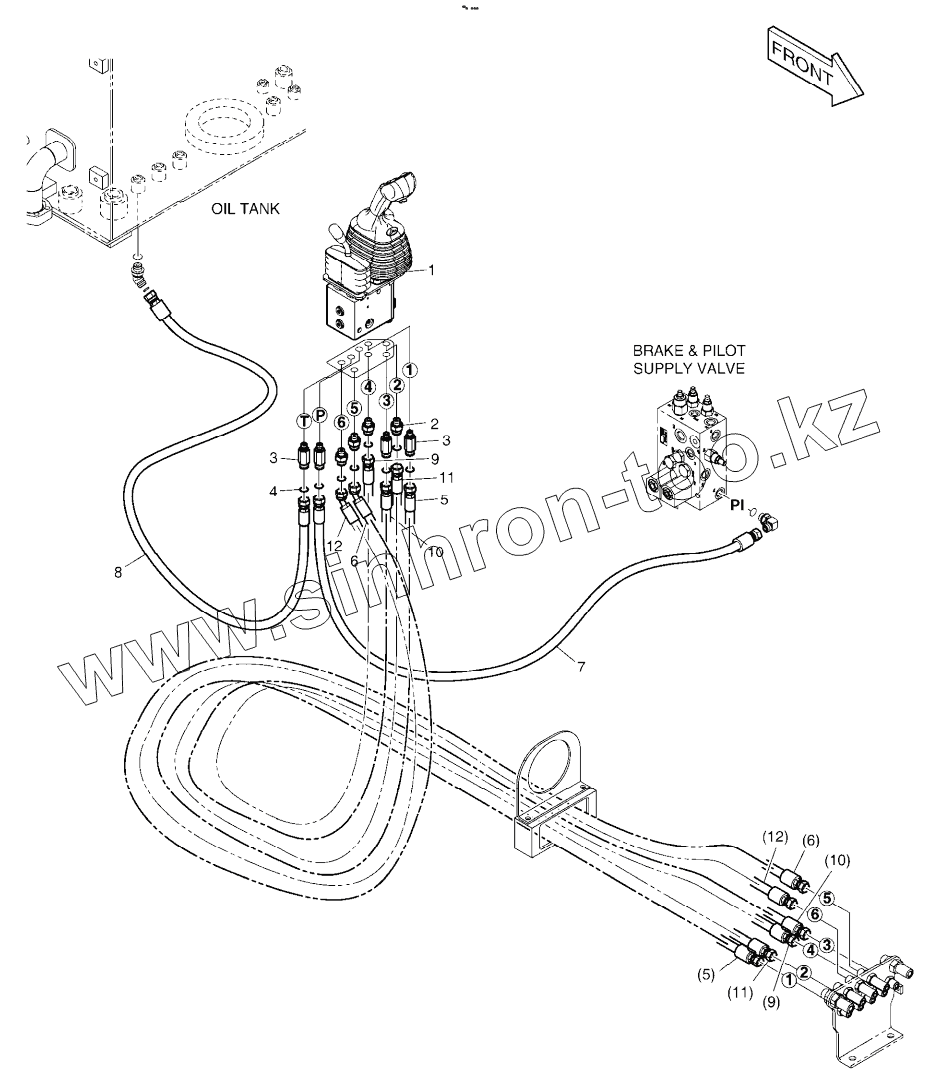

Каталог запасных частей к технике: Doosan DL220. PILOT PIPING - JOYSTICK

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
2
2
3
3
3
3
4
4
4
5
5
5
5
6
6
6
6
7
8
9
9
10
10
11
11
12
12
Позиция на иллюстрации Заводской номер детали Название детали
220101-00375 220101-00375 PILOT-FNR-3SPOOL
1 410113-00017 VALVE ASSY, JOYSTICK
2 K1010455 ADAPTER
3 K1044052 ADAPTER
4 S8030061 O-RING
5 DS2011929 HOSE ASSY
6 DS2012693 HOSE ASSY
7 DS2011930 HOSE ASSY
8 DS2011931 HOSE ASSY
9 DS2011932 HOSE ASSY
10 DS2011929 HOSE ASSY
11 DS2011929 HOSE ASSY
12 DS2012692 HOSE ASSY
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
