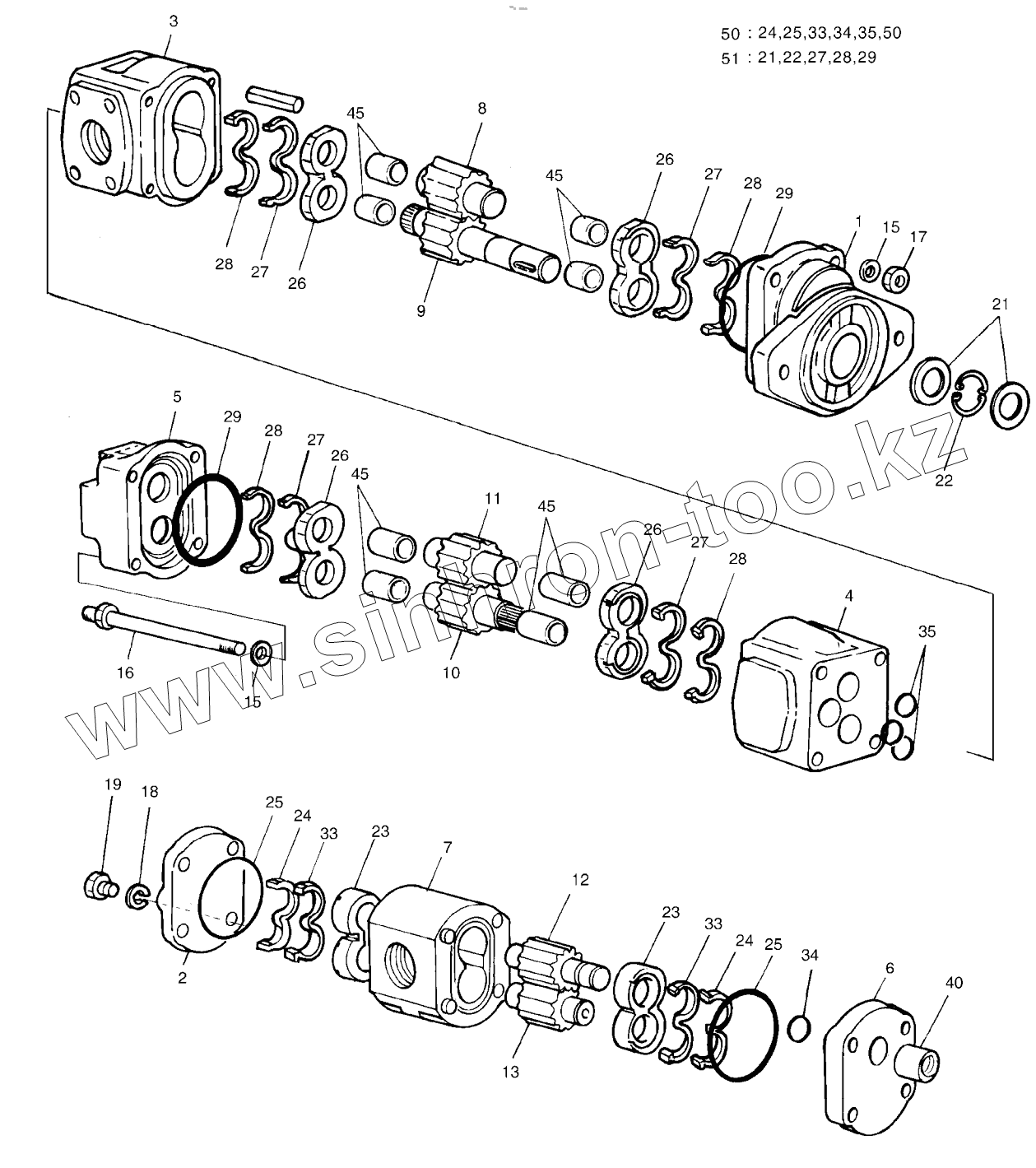

Каталог запасных частей к технике: Doosan DL220. MAIN PUMP
400910-00058
1
2
3
4
5
6
7
8
9
10
11
12
13
15
15
16
17
18
19
21
21
22
22
23
23
24
24
24
25
25
25
26
26
26
26
27
27
27
27
27
28
28
28
28
28
29
29
29
33
33
33
34
34
35
35
40
45
45
45
45
50
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400910-00058 | 400910-00058 | PUMP, GEAR | |
| 1 | FLANGE | Flange | |
| 2 | COVER | Cover | |
| 3 | BODY | Body | |
| 4 | BODY | Body | |
| 5 | COVER | Cover | |
| 6 | PLATE | Plate | |
| 7 | BODY | Body | |
| 8 | K9004576 | GEAR, DRIVE | |
| 9 | K9004577 | GEAR, DRIVEN | |
| 10 | K9004578 | GEAR, DRIVE | |
| 11 | K9004577 | GEAR, DRIVEN | |
| 12 | K9004580 | GEAR, DRIVE | |
| 13 | K9004581 | GEAR, DRIVEN | |
| 15 | 2.114-01097 | WASHER | |
| 16 | 2.317-00005 | STUD | |
| 17 | K9004582 | NUT | |
| 18 | K9004583 | WASHER | |
| 19 | K9004584 | SCREW | |
| 21 | SEAL | Seal | |
| 22 | CIRCLIP | CIRCLIP | |
| 23 | BUSH | Bush | |
| 24 | SEAL | Seal | |
| 25 | SEAL | Seal | |
| 26 | 2.412-00089 | PLATE | |
| 27 | SEAL, ENERGISER | SEAL, ENERGISER | |
| 28 | SEAL, ELEMENT | SEAL, ELEMENT | |
| 29 | SEAL | Seal | |
| 33 | SEAL | Seal | |
| 34 | O-RING | O-ring | |
| 35 | O-RING | O-ring | |
| 40 | 2.405-00003 | SHIFT | |
| 45 | 2.408-00090 | BUSH | |
| 50 | K9005012 | SEAL KIT | |
| 51 | K9005013 | SEAL KIT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
