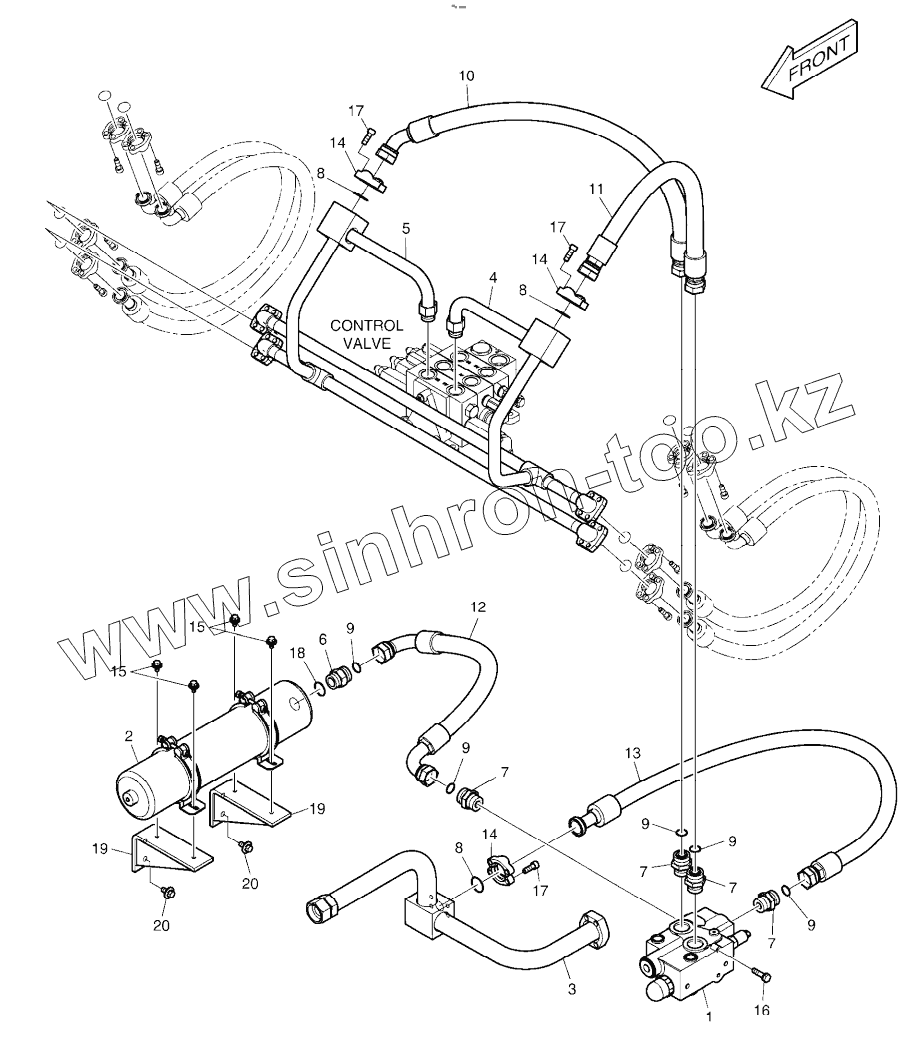

Каталог запасных частей к технике: Doosan DL220. LOAD ISOLATION SYSTEM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
7
7
8
8
8
9
9
9
9
9
10
11
12
13
14
14
14
15
15
16
17
17
17
18
19
19
20
20
Позиция на иллюстрации Заводской номер детали Название детали
420212-02296 420212-02296 PIPING, LIS
1 K1009189 VALVE, SHOCKLESS
2 K1015420 ACCUMULATOR
3 K1017657 PIPE, RETURN
4 420207-00498A PIPE, BOOM DOWN
5 420207-00497A PIPE, BOOM UP
6 DS2232051 ADAPTER
7 K1010676 ADAPTER
8 2180-1026D19 O-RING
9 S8030161 O-RING
10 DS2017049 HOSE
11 DS2016082 HOSE
12 DS2023268 HOSE
13 DS2016093 HOSE
14 2181-9078 Flange
15 DS0025033 BOLT
16 DS0025036 BOLT
17 S2212266 BOLT;SOCKET M10X1.5X30
18 S8040161 O-RING
19 K1016008 BRACKET
20 DS0025017 BOLT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
