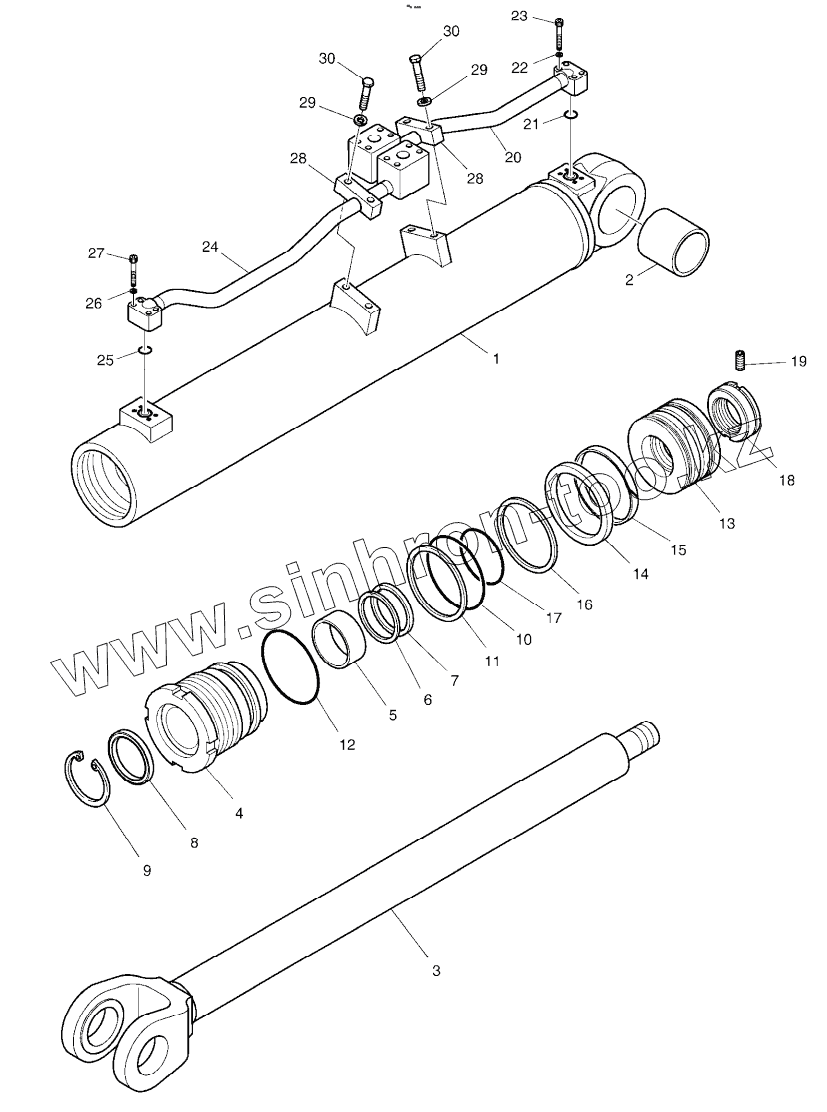

Каталог запасных частей к технике: Doosan DL220. LIFT CYLINDER
400321-00101
400321-00101
K9004590
K9004590
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400321-00101 | 400321-00101 | CYLINDER, LIFT ARM | |
| K9004590 | K9004590 | SEAL KIT, LIFT CYLINDER | |
| 1 | 420406-00277 | TUBE ASSY | |
| 2 | 1.110-00106 | BUSH | |
| 3 | 400337-00170 | ROD ASSY, CYLINDER | |
| 4 | K9004377 | COVER, ROD | |
| 5 | K9009861 | BUSH, DD | |
| 6 | 1.180-00207 | PACKING, U | |
| 7 | K9004387 | RING, BACK-UP | |
| 8 | 1.180-00479 | WIPER, DUST | |
| 9 | K9001401 | RING, RETAINING | |
| 10 | S8011151 | O-RING | |
| 11 | K9004388 | RING, BACK-UP | |
| 12 | S8011201 | O-RING | |
| 13 | K9004378 | PISTON | |
| 14 | K9004386 | RING, GLYD | |
| 15 | 1.180-00387 | RING, WEAR | |
| 16 | K9001872 | RING, DUST | |
| 17 | 180-00247 | O-RING | |
| 18 | 121-00043 | NUT, PISTON | |
| 19 | S3523836 | Screw, set | |
| 20 | 420207-00812 | PIPE, CYLINDER | |
| 21 | S8000201 | O-RING | |
| 22 | S5100503 | WASHER | |
| 23 | S2209461 | Bolt, hex. Socket | |
| 24 | 420207-00813 | PIPE, CYLINDER | |
| 25 | S8000201 | O-RING | |
| 26 | S5100503 | WASHER | |
| 27 | S2209461 | Bolt, hex. Socket | |
| 28 | 1.124-00148 | CLAMP, PIPE | |
| 29 | S5100603 | WASHER;SPRING | |
| 30 | S0558553 | BOLT, HEX. |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
