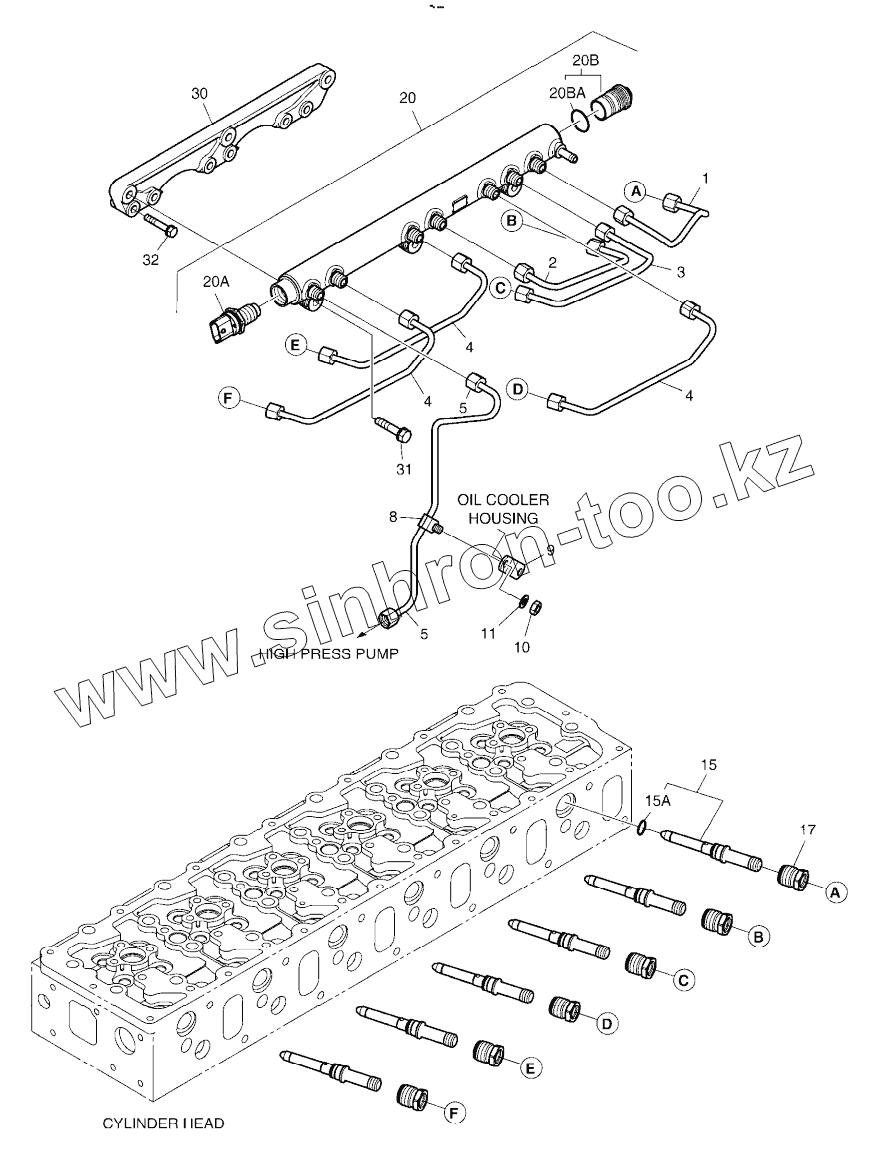

Каталог запасных частей к технике: Doosan DL220. INJECTION PIPE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
4
5
5
8
9
10
11
15
15A
17
20
20A
20B
20BA
30
31
32
Позиция на иллюстрации Заводской номер детали Название детали
1 65.10301-6191 PIPE, INJECTION
2 65.10301-6192 PIPE, INJECTION
3 65.10301-6193 PIPE, INJECTION
4 65.10301-6194 PIPE, INJECTION
5 65.10301-6195 PIPE, INJECTION
8 65.97401-6039 CLIP, PIPE
9 65.97480-0220 HOLDER
10 06.11063-8214 Nut
11 06.16731-2107 Washer
15 65.10410-6003A H.P.CONNECTOR
15A 65.96501-0438 O-RING
17 65.10415-0001 NUT
20 65.10601-6004A COMMON RAIL ASSY
20A 65.27114-5002 SENSOR, RAIL PRESSURE
20B 65.52122-6002 VALVE, PRESSURE LIMITING
20BA 65.96501-0431 O-RING
30 65.10610-0003 BRACKET, MOUNTING
31 06.01913-3118 Bolt assy
32 06.01913-3119 BOLT ASSY M8X40
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
