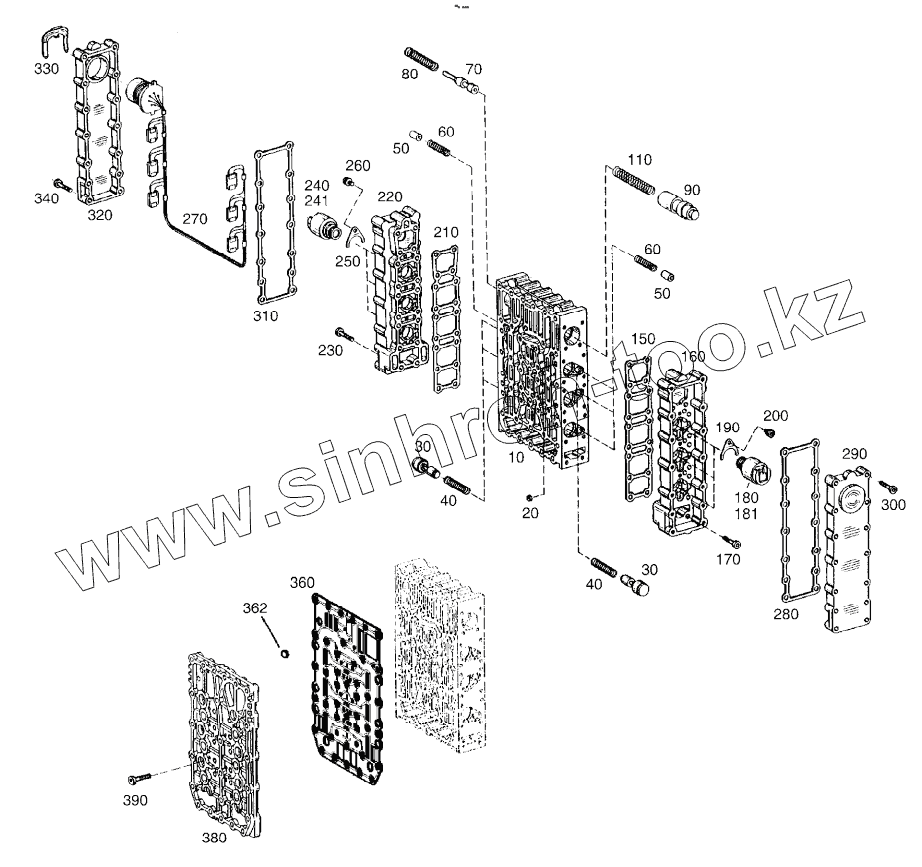

Каталог запасных частей к технике: Doosan DL220. GEAR SHIFT SYSTEM (2) - TRANSMISSION
10
20
30
30
40
40
50
50
60
60
70
80
90
110
150
160
170
180
181
190
200
210
220
230
240
241
250
260
270
280
290
300
310
320
330
340
360
362
380
390
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10 | K9006652 | BLOCK, VALVE | |
| 20 | 1.415-00001 | ORIFICE | |
| 30 | 1.409-00006 | PISTON | |
| 40 | 1.131-00004 | SPRING, COMPR. | |
| 50 | 1.409-00007 | PISTON | |
| 60 | 1.131-00005 | SPRING, COMPR. | |
| 70 | 1.409-00008 | PISTON | |
| 80 | 1.131-00006 | SPRING, COMPR. | |
| 90 | K9000101 | PISTON, CONTROL | |
| 110 | 1.131-00007 | SPRING, COMPR. | |
| 150 | K9000115 | GASKET | |
| 160 | 2.402-00304 | HOUSING | |
| 170 | 1.120-00057 | SCREW | |
| 180 | 1.421-00001 | REGULATOR, PRESSURE | |
| 181 | 1.180-00057 | O-RING | |
| 190 | 1.412-00004 | PLATE, FIXING | |
| 200 | 1.120-00086 | SCREW | |
| 210 | K9000115 | GASKET | |
| 220 | 2.402-00304 | HOUSING | |
| 230 | 1.120-00057 | SCREW | |
| 240 | 1.421-00001 | REGULATOR, PRESSURE | |
| 241 | 1.180-00057 | O-RING | |
| 250 | 1.412-00004 | PLATE, FIXING | |
| 260 | 1.120-00086 | SCREW | |
| 270 | 1.530-00001 | HARNESS, WIRING | |
| 280 | K9000109 | GASKET | |
| 290 | 1.430-00002 | COVER | |
| 300 | 1.120-00057 | SCREW | |
| 310 | K9000109 | GASKET | |
| 320 | 1.430-00003 | COVER | |
| 330 | 1.124-00141 | CLAMP, RETAINING | |
| 340 | 1.120-00057 | SCREW | |
| 360 | K9006637 | PLATE, SEALING | |
| 362 | 1.471-00007 | SCREEN | |
| 380 | K9000100 | PLATE, DUCT | |
| 390 | 1.120-00062 | SCREW |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
