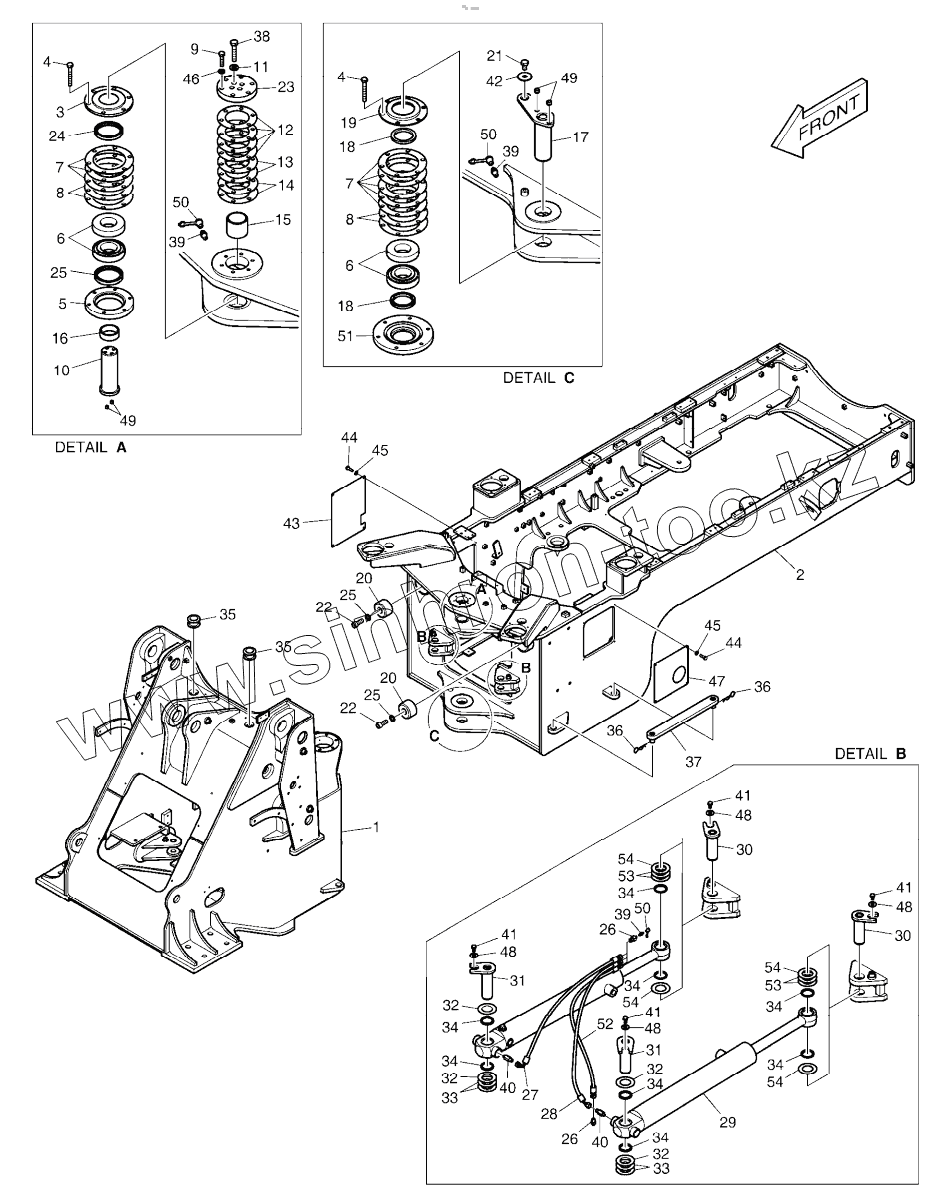

Каталог запасных частей к технике: Doosan DL220. FRAME

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
160609-00117
1
2
3
4
4
5
6
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
18
19
20
20
21
22
22
23
24
25
25
25
26
26
27
28
29
30
30
31
31
32
32
32
32
33
33
34
34
34
34
34
34
34
34
35
35
36
36
37
38
39
39
39
40
40
41
41
41
41
42
43
44
44
45
45
46
47
48
48
48
48
49
49
50
50
50
51
52
53
53
54
54
54
54
Позиция на иллюстрации Заводской номер детали Название детали
160609-00117 160609-00117 FRAME ASSY
1 160612-00047B FRAME, FRONT
2 160615-00081A FRAME, REAR
3 4111-1009 CAP, END
4 S0559166 Bolt
5 111-00027 CAP, BEARING
6 4109-9064 BEARING, TAPER ROLLER
7 4114-1822 SHIM 0.1T
8 4114-1823 SHIM 0.5T
9 S0558466 BOLT
10 120501-00453 PIN, HINGE, UPPER
11 4114-1792A Washer
12 4114-1824 SHIM 0.1T
13 4114-1825 SHIM 0.5T
14 4114-1826 SHIM 1.0T
15 110951-00132 SPACER
16 K1040358 SPACER, LOWER
17 120501-00459 PIN, HINGE, LOWER
18 K1008008 SEAL, DUST
19 4111-1010 CAP, END
20 K1040359A STOPPER
21 S0514866 BOLT
22 S2221466 BOLT;SOCKET M16X2.0X40L
23 4403-1072A COVER
24 K1008010 SEAL, DUST
25 S5010913 WASHER M16
26 2181-4112 Adapter
27 DS2055682 HOSE
28 DS2054225 HOSE
29 440-00252 CYLINDER, STEERING
30 K1018541 PIN
31 K1028449 PIN
32 2114-1059D45 SHIM 1.6T
33 2114-1059D46 SHIM 1.0T
34 2180-1106BD21 SEAL, DUST
35 DS7603058 BUSHING, RUBBER
36 4123-2423 PIN, SET
37 178-00004A PLATE
38 S0560966 BOLT
39 S6710041 NIPPLE;GREASE
40 2181-1110D41 ADAPTER PF1/4-PT1/8
41 S0511866 BOLT
42 2114-1058D68 WASHER
43 K1018543 COVER
44 S0509066 BOLT
45 S5102503 WASHER;SPRING
46 4114-1793A WASHER, HARD
47 K1018544 COVER
48 4114-4104A WASHER
49 S3524303 SCREW, SET M10X1.5X10
50 160-00020 CAP;GREASE NIPPLE
51 111-00028 CAP, BEARING
52 DS2054404 HOSE
53 2114-1059D3 SHIM
54 DS7701366 SHIM
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
