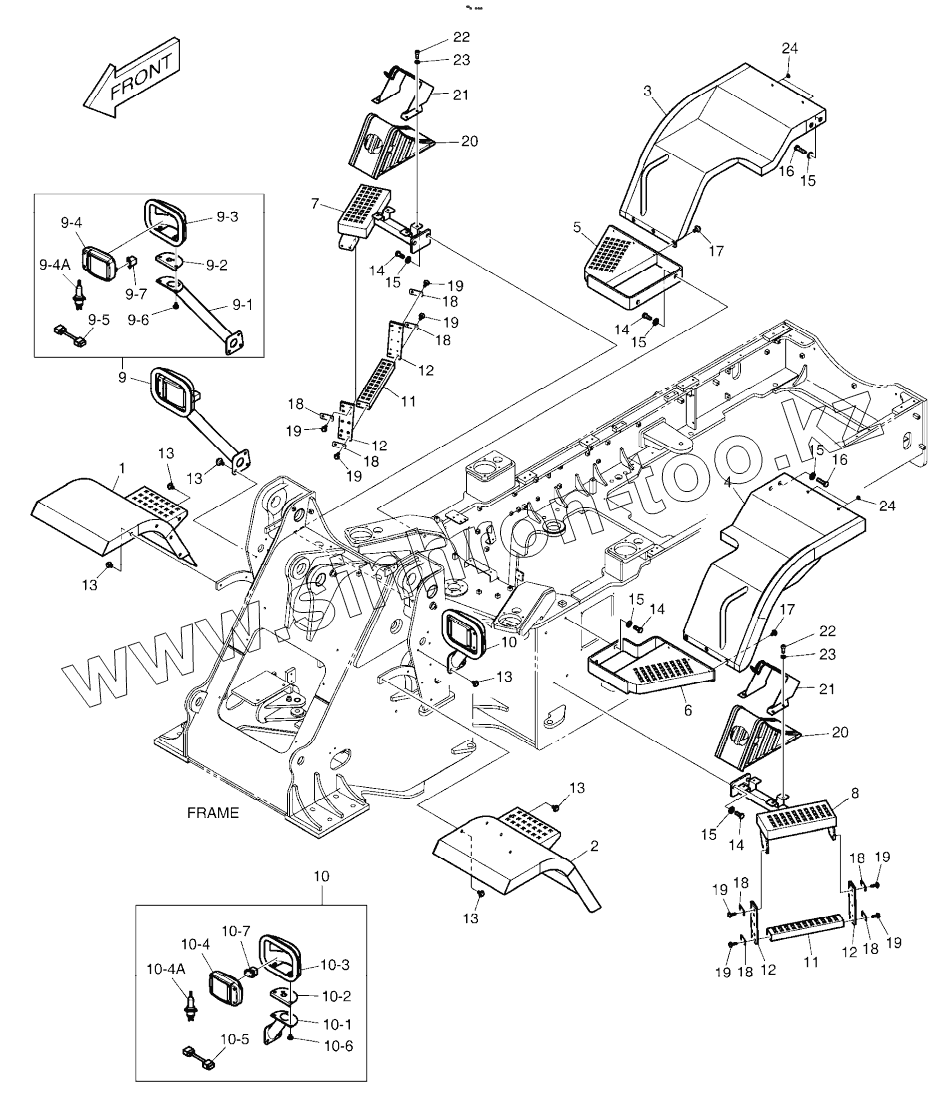

Каталог запасных частей к технике: Doosan DL220. FENDER & LADDER
180307-00221
1
2
3
4
5
6
7
8
9
9-1
9-2
9-3
9-4
9-4A
9-5
9-6
9-7
10
10
10-1
10-2
10-3
10-4
10-4A
10-5
10-6
10-7
11
11
12
12
12
12
13
13
13
13
13
13
14
14
14
14
15
15
15
15
15
15
16
16
17
17
18
18
18
18
18
18
18
18
19
19
19
19
19
19
19
19
20
20
21
21
22
22
23
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 180307-00221 | 180307-00221 | FENDER & LADDER ASSY | |
| 1 | 180307-00222 | FENDER, FRONT(R.H) | |
| 2 | 180307-00223 | FENDER, FRONT(L.H) | |
| 3 | 180307-00224 | FENDER, REAR(R.H) | |
| 4 | 180307-00226 | FENDER, REAR(L.H) | |
| 5 | K1015118 | LADDER | |
| 6 | K1015117 | LADDER | |
| 7 | 110932-00018 | LADDER(R.H) | |
| 8 | 110932-00019 | LADDER(L.H) | |
| 9 | K1004818B | SUPPORT (R.H) | |
| 9-1 | K1004816 | PIPE(R.H) | |
| 9-2 | K1006251B | SUPPORT, LAMP(R.H) | |
| 9-3 | K1006182B | COVER, LAMP(R.H) | |
| 9-4 | K1005906 | LAMP | |
| 9-4A | K1010656 | BULB, HALOGEN | |
| 9-5 | K1006366 | HARNESS | |
| 9-6 | DS0025023 | Bolt | |
| 9-7 | K1006592 | CAP | |
| 10 | K1004817B | SUPPORT (L.H) | |
| 10-1 | K1004815 | PIPE(L.H) | |
| 10-2 | K1006250B | SUPPORT, LAMP(L.H) | |
| 10-3 | K1006181B | COVER, LAMP(L.H) | |
| 10-4 | K1005907 | LAMP | |
| 10-4A | K1010656 | BULB, HALOGEN | |
| 10-5 | K1006366 | HARNESS | |
| 10-6 | DS0025023 | Bolt | |
| 10-7 | K1006592 | CAP | |
| 11 | 110932-00001 | RUNG, LADDER | |
| 12 | 110926-00004 | HANGER, STEP | |
| 13 | DS0025015 | BOLT | |
| 14 | S0521366 | BOLT M16X2.0X35 | |
| 15 | 2114-1058D2 | WASHER | |
| 16 | S0565466 | BOLT M16X2.0X60 | |
| 17 | DS0025023 | Bolt | |
| 18 | 250201-00003 | PLATE | |
| 19 | DS0025030 | BOLT | |
| 20 | K1046074 | CHOCK, WHEEL | |
| 21 | K1046075 | CASE, WHEEL CHOCK | |
| 22 | S2208866 | BOLT | |
| 23 | S5010513 | WASHER;PLAIN M8 | |
| 24 | К1013278 | CAP |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
