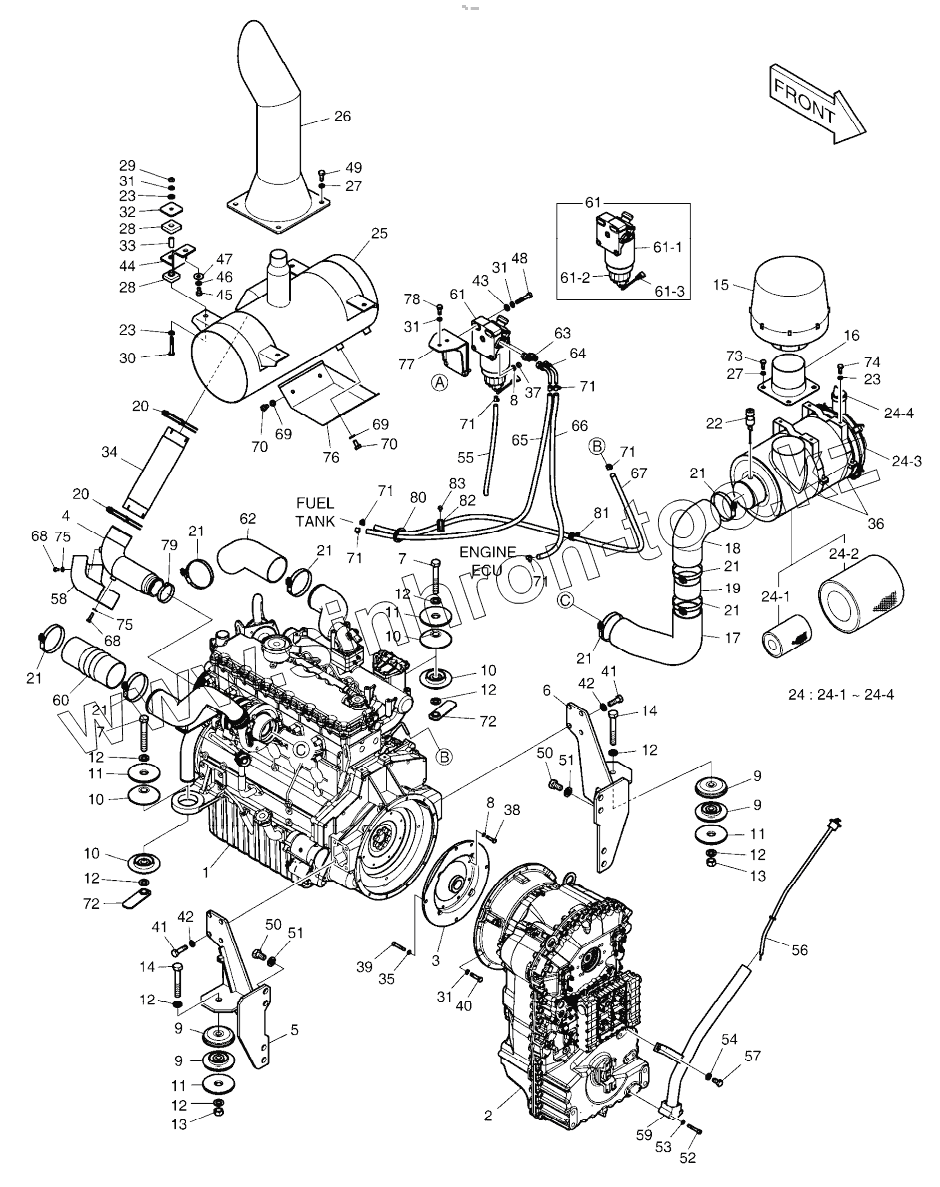

Каталог запасных частей к технике: Doosan DL220. ENGINE MOUNTING
150109-00257
1
2
3
4
5
6
7
7
8
8
9
9
9
9
10
10
10
10
11
11
11
11
12
12
12
12
12
12
12
12
13
13
14
14
15
16
17
18
19
20
20
21
21
21
21
21
21
21
21
22
23
23
23
24
24-1
24-1
24-2
24-3
24-4
24-4
25
26
27
27
28
28
29
30
31
31
31
31
32
33
34
35
36
37
38
39
40
41
41
42
42
43
44
45
46
47
48
49
50
50
51
51
52
53
54
55
56
57
58
59
60
61
61
61-1
61-2
61-3
62
63
64
65
66
67
68
68
69
69
70
70
71
71
71
71
71
71
72
72
73
74
75
75
76
77
78
79
80
81
82
83
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 150109-00257 | 150109-00257 | ENGINE ASSY | |
| 1 | EUTLF | ENGINE ASS'Y(TIER-3) | |
| 2 | K1013517C | TRANSMISSION | |
| 3 | K1023887 | ADAPTER | |
| 4 | K1017227B | PIPE, EXHAUST | |
| 5 | 110406-00567A | BRACKET, ENGINE MOUNTING | |
| 6 | 110406-00568 | BRACKET, ENGINE MOUNTING | |
| 7 | S0771566 | BOLT | |
| 8 | S5102503 | WASHER;SPRING | |
| 9 | 161-00552 | MOUNT, T/M | |
| 10 | 161-00553 | RUBBER, E/G MOUNTING | |
| 11 | 2114-1929 | WASHER;BUMP | |
| 12 | 2114-9012A | WASHER;HARD | |
| 13 | S4033133 | Nut | |
| 14 | S0771266 | BOLT M20X1.5X120 | |
| 15 | K1043471 | Pre cleaner | |
| 16 | K1014413B | PIPE | |
| 17 | K1017254 | HOSE, AIR | |
| 18 | K1014416 | HOSE, AIR | |
| 19 | K1014423 | PIPE, AIR | |
| 20 | 4182-1671C | CLAMP, PIPE | |
| 21 | S8500130 | CLAMP, HOSE | |
| 22 | 170-00004 | INDICATOR | |
| 23 | 2114-1058D63 | WASHER | |
| 24 | 204-00067 | AIR CLEANER | |
| 24-1 | 474-00039 | ELEMENT, INNER | |
| 24-2 | 474-00040 | ELEMENT, OUTER | |
| 24-3 | 204-00075 | COVER | |
| 24-4 | 204-00070 | VALVE | |
| 25 | K1014424A | MUFFLER | |
| 26 | 203-00055 | PIPE, MUFFLER | |
| 27 | 2114-2031D6 | WASHER | |
| 28 | 198-00026 | RUBBER | |
| 29 | S4012633 | NUT M10X1.5 | |
| 30 | S0558966 | BOLT | |
| 31 | S5102603 | WASHER;SPRING M10 | |
| 32 | 114-00403 | WASHER | |
| 33 | 114-00404 | SPACER | |
| 34 | K1017253 | PIPE, EXHAUST | |
| 35 | S5110603 | WASHER;SPRING | |
| 36 | 124-00298A | BAND | |
| 37 | S4012533 | NUT M8X1.25 | |
| 38 | S0509266 | BOLT M8X1.25X30 | |
| 39 | S2213066 | BOLT;SOCKET M10X1.5X70 | |
| 40 | S0558266 | Bolt | |
| 41 | S0565266 | BOLT M16X2.0X50 | |
| 42 | S5102903 | WASHER;SPRING | |
| 43 | 2114-1058D45 | WASHER M10 | |
| 44 | K1008525 | BRACKET | |
| 45 | S0514966 | BOLT | |
| 46 | S5102703 | WASHER;SPRING M10 | |
| 47 | 2114-1058D30 | WASHER;PLAIN | |
| 48 | S0558866 | BOLT | |
| 49 | 2120-2166D32 | BOLT | |
| 50 | S0527466 | BOLT M20X2.5X40 | |
| 51 | S5103103 | WASHER;SPRING | |
| 52 | S2209666 | BOLT | |
| 53 | S5110503 | WASHER;SPRING | |
| 54 | S5102803 | Washer | |
| 55 | DS2105015 | HOSE | |
| 56 | 4187-9002 | DIPSTICK | |
| 57 | S0518266 | BOLT | |
| 58 | K1015643 | PLATE | |
| 59 | K1017398 | PIPE | |
| 60 | K1026660A | HOSE, AIR | |
| 61 | K1044605 | PRE FUEL FILTER ASS'Y | |
| 61-1 | K1006530 | FILTER, PRE FUEL | |
| 61-2 | K1046352 | BOWL | |
| 61-3 | K1046350 | SENSOR, WATER | |
| 62 | K1026662A | HOSE, AIR | |
| 63 | DS2479004 | ADAPTER | |
| 64 | K1002864 | ELBOW | |
| 65 | 2185-1247D63 | HOSE 1230L | |
| 66 | 2185-1247D57 | HOSE | |
| 67 | 2185-1247D105 | HOSE, FUEL | |
| 68 | S0508466 | BOLT | |
| 69 | 2114-2031D5 | WASHER;SPRING M10 | |
| 70 | 2120-2166D4 | BOLT M10X1.5X20 | |
| 71 | S8450012 | CLAMP;HOSE | |
| 72 | K1010605 | E/G MOUNT NUT | |
| 73 | 2120-2166D27 | Bolt | |
| 74 | 2120-2166D1 | BOLT M10X1.5X30 | |
| 75 | S5010513 | WASHER;PLAIN M8 | |
| 76 | K1015981 | PLATE | |
| 77 | K1018521A | BRACKET | |
| 78 | S0512066 | BOLT | |
| 79 | K1024182 | CLAMP, HOSE | |
| 80 | 2160-1004D32 | BUSHING, RUBBER | |
| 81 | 124-00208D2 | CLIP D14/M8 | |
| 82 | 124-00209D6 | CLIP | |
| 83 | K1001029 | BOLT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
