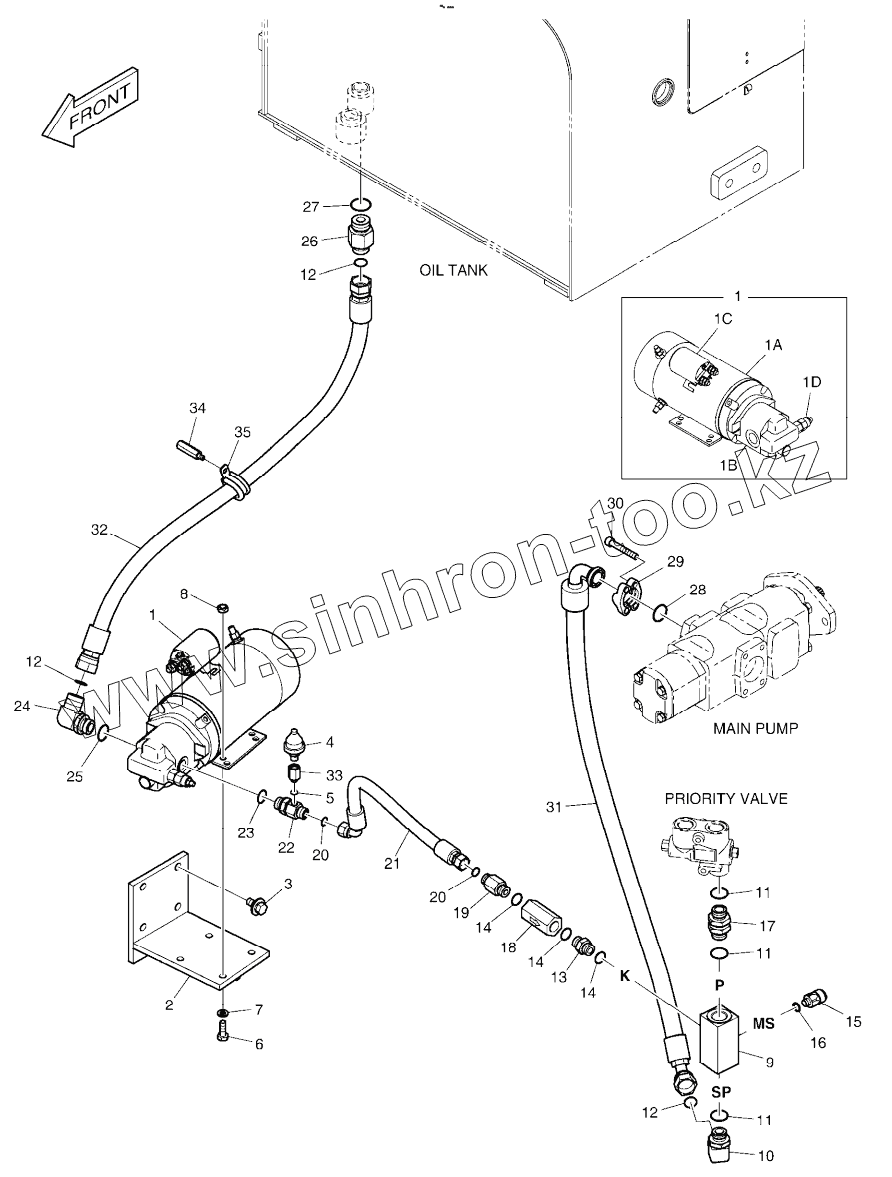

Каталог запасных частей к технике: Doosan DL220. EMERGENCY STEERING
1
1
1A
1B
1C
1D
2
3
4
5
6
7
8
9
10
11
11
11
12
12
12
13
14
14
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 420212-02229 | 420212-02229 | PIPING, EMERGENCY STEER | |
| 1 | K1053898 | PUMP ASSY, EMR STEERING | |
| 1A | 300506-00035 | MOTOR, DC | |
| 1B | 400910-00061 | PUMP, GEAR | |
| 1C | 301412-00042 | SWITCH ASSY, SOLENOID | |
| 1D | 410127-00056 | VALVE, RELIEF | |
| 2 | K1017061 | BRACKET | |
| 3 | DS0025018 | BOLT | |
| 4 | K1018277 | SWITCH, PRESSURE | |
| 5 | S8000091 | O-RING | |
| 6 | S0512266 | BOLT | |
| 7 | S5102603 | WASHER;SPRING M10 | |
| 8 | S4012633 | NUT M10X1.5 | |
| 9 | 420-00128 | VALVE, CHECK | |
| 10 | 2181-2294D2 | Elbow | |
| 11 | S8000241 | O-RING | |
| 12 | S8030121 | O-RING | |
| 13 | 2181-1938D14 | ADAPTER | |
| 14 | S8000181 | O-RING | |
| 15 | 2549-1135D11 | SWITCH, PRESSURE 3bar | |
| 16 | S8180221 | PACKING | |
| 17 | DS2246003 | ADAPTER | |
| 18 | 2420-9466A | VALVE, CHECK | |
| 19 | 2181-4133D37 | ADAPTER | |
| 20 | S8030081 | O-RING | |
| 21 | DS20131582 | HOSE ASSY, HYDRAULIC | |
| 22 | DS2469003 | ADAPTER | |
| 23 | S8040101 | O-RING | |
| 24 | 2181-2294D9 | ELBOW | |
| 25 | S8040121 | O-RING | |
| 26 | DS2232110 | ADAPTER | |
| 27 | S8000291 | O-RING | |
| 28 | 2180-1026D2 | O-RING | |
| 29 | 2181-9079 | FLANGE | |
| 30 | S2212266 | BOLT;SOCKET M10X1.5X30 | |
| 31 | DS2065086 | HOSE ASSY, HYDRAULIC | |
| 32 | DS2011113 | HOSE ASSY, HYDRAULIC | |
| 33 | DS2242021 | ADAPTER | |
| 34 | 2120-2187 | BOLT;STUD M8X1.25X20/M8 | |
| 35 | 124-00208D5 | CLIP D32/M8 |
