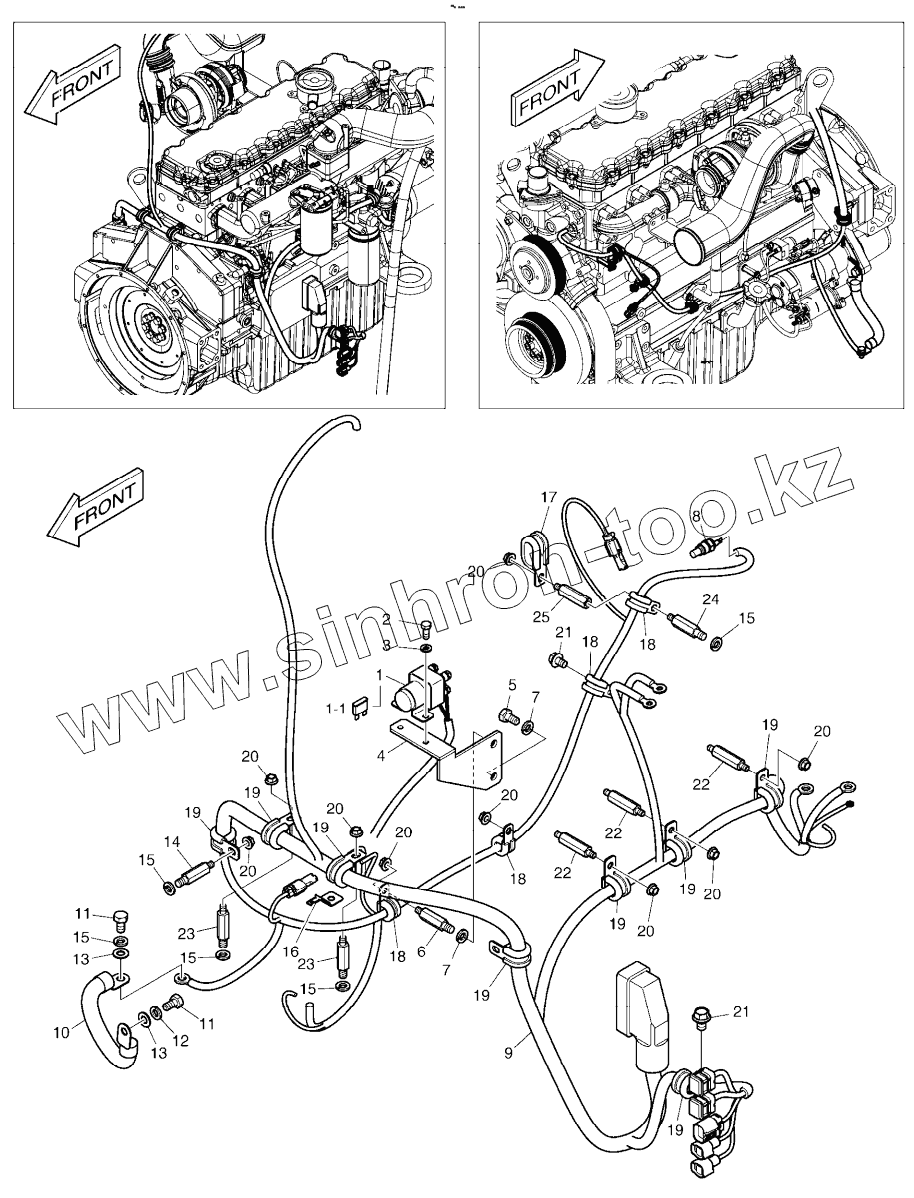

Каталог запасных частей к технике: Doosan DL220. ELECTRIC PARTS - ENGINE
1
1-1
2
3
4
5
6
7
7
8
9
10
11
11
12
13
13
14
15
15
15
15
15
16
17
18
18
18
18
19
19
19
19
19
19
19
19
20
20
20
20
20
20
20
20
20
21
21
22
22
22
23
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 300619-00546 | 300619-00546 | ELECTRIC ASSY, ENGINE | |
| 1 | 544-00007 | RELAY;PREHEAT | |
| 1-1 | 527-00005 | Fuse, preheat relay | |
| 2 | S0504666 | BOLT | |
| 3 | S5102303 | WASHER;SPRING M6 | |
| 4 | K1023668 | BRACKET, PREHAT RELAY | |
| 5 | S0511866 | BOLT | |
| 6 | 120-00246 | BOLT;STUD | |
| 7 | S5102603 | WASHER;SPRING M10 | |
| 8 | 2547-6028 | SENSOR, WATER TEMP | |
| 9 | K1024115A | HARNESS, ENGINE | |
| 10 | 2553-1275D5 | CABLE;FL PLATE-EARTH 60B-300L | |
| 11 | S0511853 | BOLT M10X1.5X20 | |
| 12 | S5102603 | WASHER;SPRING M10 | |
| 13 | S5010613 | WASHER;PLAIN | |
| 14 | 120-00246 | BOLT;STUD | |
| 15 | S5102603 | WASHER;SPRING M10 | |
| 16 | 2197-1661 | BRACKET;HOUSING W9 | |
| 17 | 124-00209D1 | CLIP 2-D20/M8 | |
| 18 | 124-00208D2 | CLIP D14/M8 | |
| 19 | 124-00208D3 | CLIP D20/M8 | |
| 20 | 2121-1305 | NUT M8X1.25 | |
| 21 | K1001029 | BOLT | |
| 22 | 2120-2187 | BOLT;STUD M8X1.25X20/M8 | |
| 23 | 2120-2235 | BOLT;STUD M10X1.25X15/M8 | |
| 24 | 120-00179 | BOLT;STUD | |
| 25 | 2120-2187 | BOLT;STUD M8X1.25X20/M8 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
