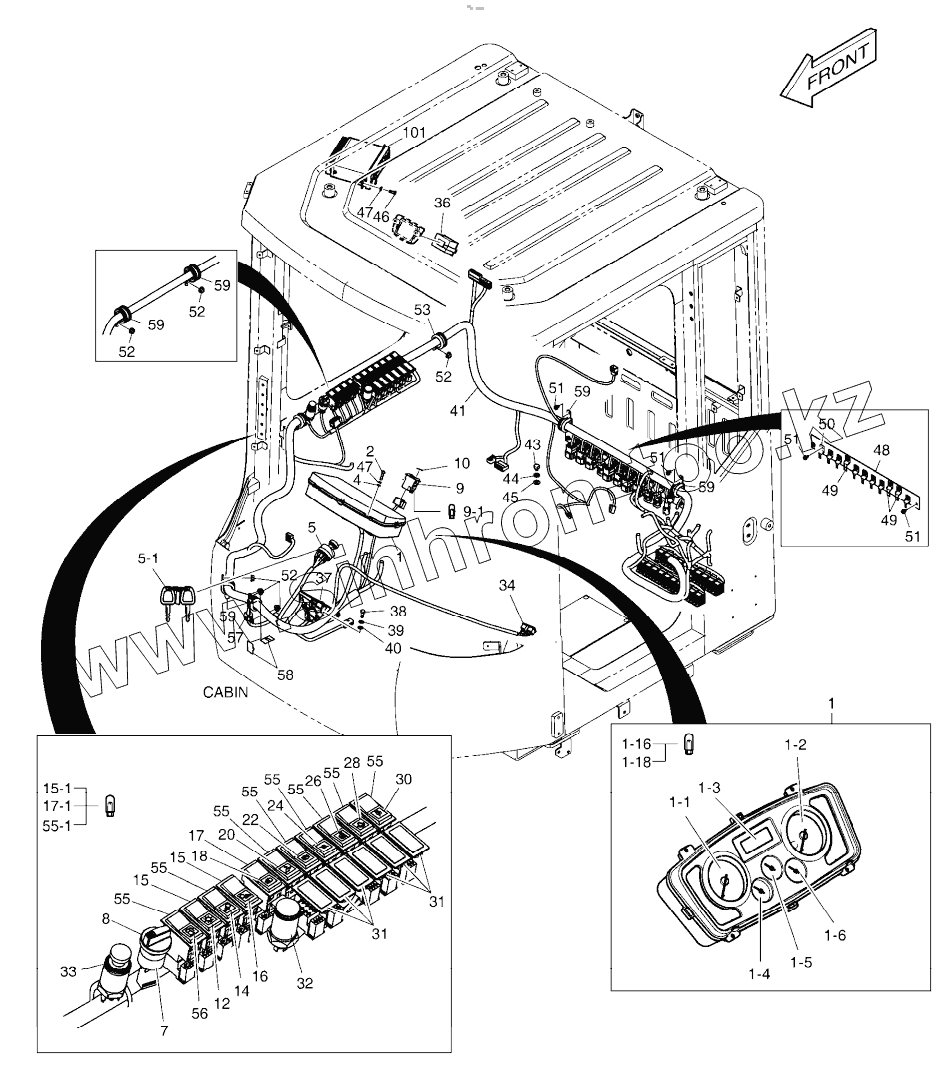

Каталог запасных частей к технике: Doosan DL220. ELECTRIC PARTS - CABIN
1
1
1-1
1-2
1-3
1-4
1-5
1-6
1-16
1-18
2
4
5
5-1
7
8
9
9-1
10
12
14
15
15
15-1
16
17
17-1
18
20
22
24
26
28
30
31
31
32
33
34
36
37
38
39
40
41
43
44
45
46
47
47
48
49
49
50
51
51
51
51
52
52
52
52
53
55
55
55
55
55
55
55
55
55-1
56
57
58
59
59
59
59
59
101
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 300619-00524A | 300619-00524A | ELECTRIC ASSY, CABIN | |
| 1 | 300426-00031 | PANEL, GAUGE | |
| 1-1 | K1015286 | METER, SPEED | |
| 1-2 | K1015287 | METER, TACHO | |
| 1-3 | K1045382 | DISPLAY | |
| 1-4 | K1007136 | GAUGE, FUEL | |
| 1-5 | K1007137 | GAUGE, WATER TEMP | |
| 1-6 | K1007138 | GAUGE, T/M OIL TEMP | |
| 1-16 | 515-00012A | BULB | |
| 1-18 | S862203H | Bulb | |
| 2 | S3450863 | SCREW | |
| 4 | S5000213 | WASHER;PLAIN | |
| 5 | K1001858A | Switch, starter | |
| 5-1 | K1009605B | Key, starter | |
| 7 | K1006290 | SWITCH, ROTARY | |
| 8 | K1006356 | KNOB | |
| 9 | 2549-9138 | Switch, rocker | |
| 9-1 | K9000353 | LAMP;PILOT | |
| 10 | 2190-2036D2 | Insert, hazard | |
| 12 | 2190-2036D24 | INSERT;LAMP | |
| 14 | 2190-2036D5 | Insert, working lamp | |
| 15 | 2549-9109 | SWITCH;LAMP | |
| 15-1 | K9000353 | LAMP;PILOT | |
| 16 | 2190-2036D20 | INSERT, REAR WORKING LAMP | |
| 17 | 2549-9129 | SWITCH, REAR WIPER/WASHER | |
| 17-1 | K9000353 | LAMP;PILOT | |
| 18 | 2190-2036D18 | INSERT, REAR WIPER/WASHER | |
| 20 | 2190-2036D17 | Insert, pilot cut off | |
| 22 | 2190-2036D16 | Insert, parking brake | |
| 24 | 2190-2036D15 | INSERT, T/M CUT OFF | |
| 26 | 2190-2036D29 | INSERT, MIRROR HEAT RAYS | |
| 28 | 2190-2584D20 | INSERT, REVERSE FAN | |
| 30 | 2190-2584D9 | INSERT, WARNING CHECK | |
| 31 | 2621-9002 | COVER | |
| 32 | 527-00006 | SOCKET;12V POWER | |
| 33 | 545-00001 | LIGHTER;CIGAR | |
| 34 | 2528-9040 | METER;HOUR | |
| 36 | 528-00039A | CLOCK | |
| 37 | K1045493 | PEDAL, ACCELERATOR | |
| 38 | S0508853 | BOLT M8X1.25X20 | |
| 39 | S5102503 | WASHER;SPRING | |
| 40 | S5010513 | WASHER;PLAIN M8 | |
| 41 | 310207-00701 | HARNESS, CABIN | |
| 43 | S0511353 | BOLT | |
| 44 | S5102603 | WASHER;SPRING M10 | |
| 45 | S5010613 | WASHER;PLAIN | |
| 46 | S3450833 | SCREW M5X0.8X12 | |
| 47 | S5100203 | WASHER;SPRING | |
| 48 | K1051948 | BRACKET, CONNECTOR | |
| 49 | 2197-1660 | BRACKET;HOUSING W15 | |
| 50 | 2197-1661 | BRACKET;HOUSING W9 | |
| 51 | K1001029 | BOLT | |
| 52 | 2121-1305 | NUT M8X1.25 | |
| 53 | 124-00208D6 | CLIP D38/M8 | |
| 55 | 2549-9098 | SWITCH;OVERLOAD WARNING | |
| 55-1 | K9000353 | LAMP;PILOT | |
| 56 | 2190-2584D25 | INSERT, ECONOMIC | |
| 57 | 124-00208D2 | CLIP D14/M8 | |
| 58 | 2128-1209D1 | Clamp,metal | |
| 59 | 124-00208D5 | CLIP D32/M8 | |
| 101 | K1013232 | Stereo, car |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
