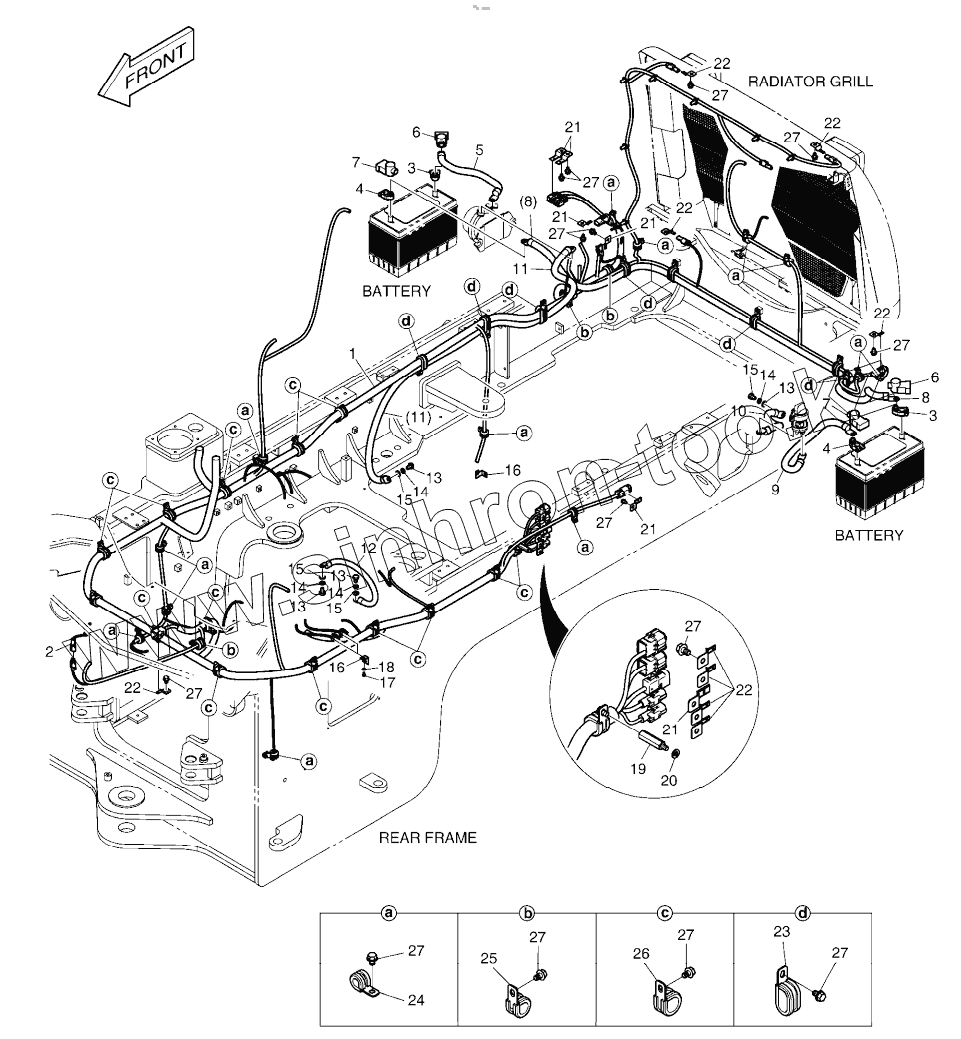

Каталог запасных частей к технике: Doosan DL220. ELECTRIC PARTS (3) - WIRING
300619-00523
1
2
3
3
4
4
5
6
6
7
7
8
8
9
10
11
11
12
13
13
13
13
14
14
14
14
15
15
15
15
16
16
17
18
19
20
21
21
21
21
21
22
22
22
22
22
22
23
24
25
26
27
27
27
27
27
27
27
27
27
27
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 300619-00523 | 300619-00523 | ELECTRIC ASSY, WIRING | |
| 1 | 310207-00446A | HARNESS, MAIN | |
| 2 | 530-00067 | Harness | |
| 3 | 2550-1014D1 | TERMINAL;BATTERY(+) | |
| 4 | 2550-1014D2 | TERMINAL;BATTERY(-) | |
| 5 | 2553-1275D54 | CABLE:BATT -BATTRELAY | |
| 6 | 2160-1212 | CAP;BATTTML (+) | |
| 7 | 2160-1213 | CAP;BATTTML (-) | |
| 8 | 2553-1275D65 | CABLE, STARTER-PUMP | |
| 9 | 2553-1275D6 | CABLE;BATT-BATT 60R-250L | |
| 10 | 2553-1275D6 | CABLE;BATT-BATT 60R-250L | |
| 11 | 2553-1275D58 | CABLE, BATT RY-STARTER | |
| 12 | 2553-1275D12 | CABLE, EARTH | |
| 13 | S5010613 | WASHER;PLAIN | |
| 14 | S5102603 | WASHER;SPRING M10 | |
| 15 | S0511653 | BOLT M10X1.5X16 | |
| 16 | 2195-3500 | BRACKET;HOUSING | |
| 17 | S0504366 | BOLT | |
| 18 | S5102303 | WASHER;SPRING M6 | |
| 19 | 2120-2187 | BOLT;STUD M8X1.25X20/M8 | |
| 20 | S5102503 | WASHER;SPRING | |
| 21 | 2197-1660 | BRACKET;HOUSING W15 | |
| 22 | 2197-1661 | BRACKET;HOUSING W9 | |
| 23 | 124-00209D1 | CLIP 2-D20/M8 | |
| 24 | 124-00208D2 | CLIP D14/M8 | |
| 25 | 124-00208D3 | CLIP D20/M8 | |
| 26 | 124-00208D4 | CLIP D26/M8 | |
| 27 | K1001029 | BOLT |
