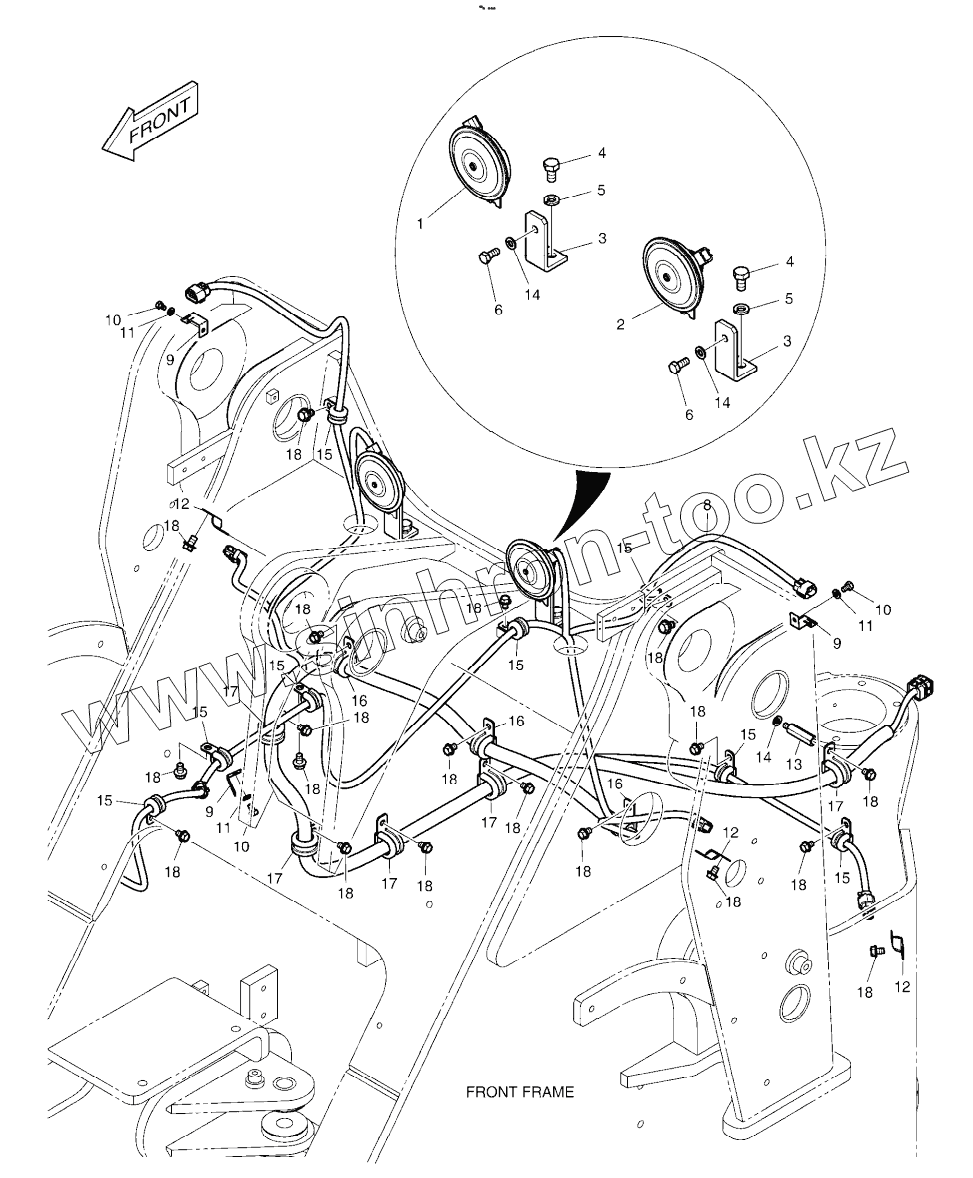

Каталог запасных частей к технике: Doosan DL220. ELECTRIC PARTS (2) - FRONT
1
2
3
3
4
4
5
5
6
6
8
9
9
9
10
10
10
11
11
11
12
12
12
13
14
14
14
15
15
15
15
15
15
15
15
16
16
16
17
17
17
17
17
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 300619-00522 | 300619-00522 | ELECTRIC ASSY, FRONT FRAME | |
| 1 | 300726-00002 | Horn, high | |
| 2 | 300726-00003 | Horn, low | |
| 3 | K1006282 | BRACKET, HORN | |
| 4 | S0511853 | BOLT M10X1.5X20 | |
| 5 | S5102603 | WASHER;SPRING M10 | |
| 6 | S0508853 | BOLT M8X1.25X20 | |
| 8 | 310207-00700A | HARNESS, FRONT FRAME | |
| 9 | 2195-3500 | BRACKET;HOUSING | |
| 10 | S0504366 | BOLT | |
| 11 | S5102303 | WASHER;SPRING M6 | |
| 12 | 2197-1661 | BRACKET;HOUSING W9 | |
| 13 | 2120-2187 | BOLT;STUD M8X1.25X20/M8 | |
| 14 | S5102503 | WASHER;SPRING | |
| 15 | 124-00208D2 | CLIP D14/M8 | |
| 16 | 124-00208D3 | CLIP D20/M8 | |
| 17 | 124-00208D4 | CLIP D26/M8 | |
| 18 | K1001029 | BOLT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
