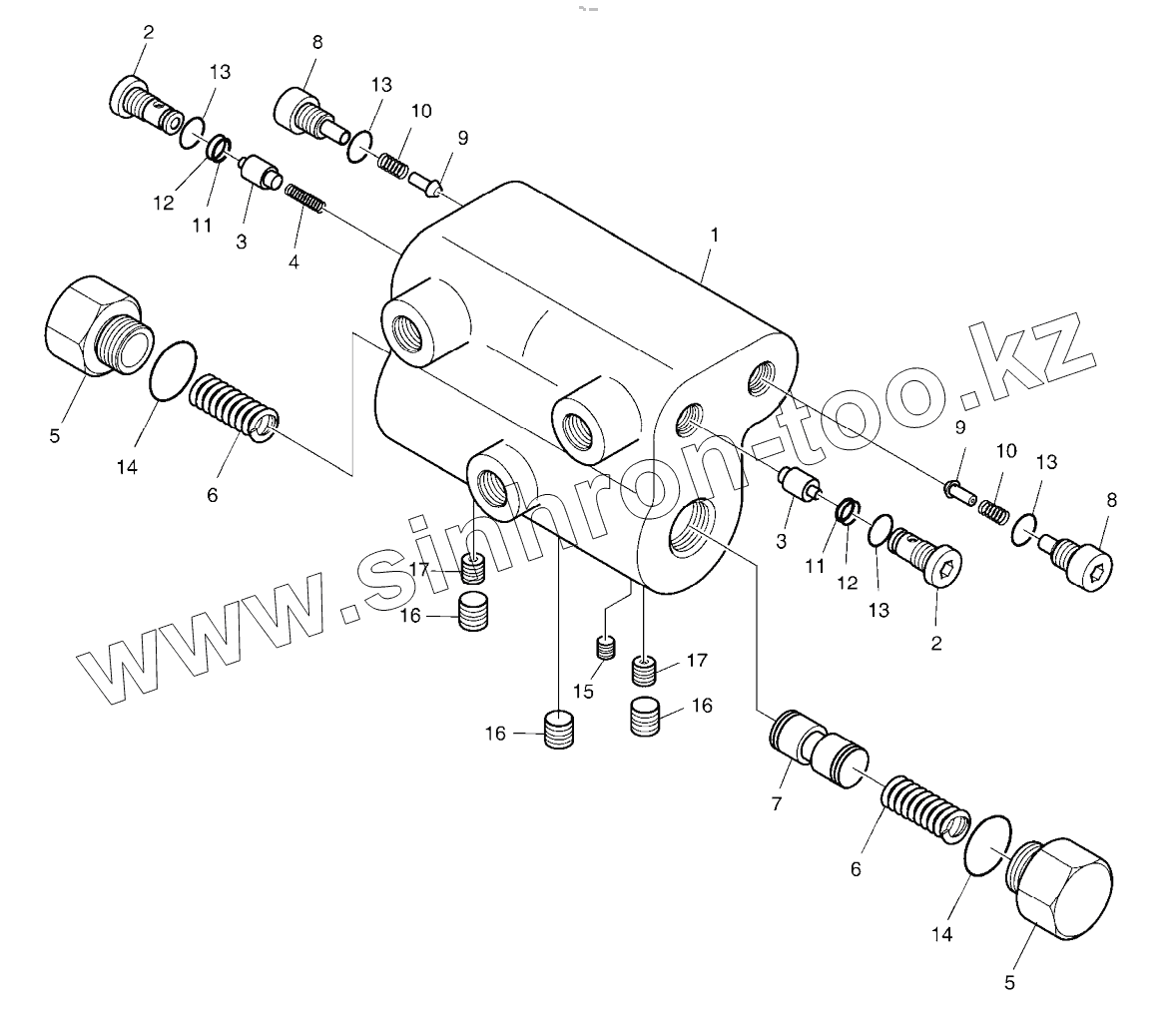

Каталог запасных частей к технике: Doosan DL220. CUSHION VALVE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
420-00172KT
420-00172KT
1
2
2
3
3
4
5
5
6
6
7
8
8
9
9
10
10
11
11
12
12
13
13
13
13
14
14
15
16
16
16
17
17
Позиция на иллюстрации Заводской номер детали Название детали
420-00172 420-00172 VALVE, CUSHION
420-00172KT 420-00172KT SEAL KIT
1 BODY Body
2 VALVE, SEAT VALVE, SEAT
3 POPPET Poppet
4 SPRING Spring
5 PLUG Plug
6 SPRING Spring
7 SPOOL Spool
8 PLUG Plug
9 POPPET Poppet
10 SPRING Spring
11 S8060101 RING, BACK UP
12 S8002701 O-ring
13 S8000141 O-RING
14 S8000241 O-RING
15 2181-1116D1 Plug
16 2181-1116D2 PLUG
17 ORIFICE Orifice
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
